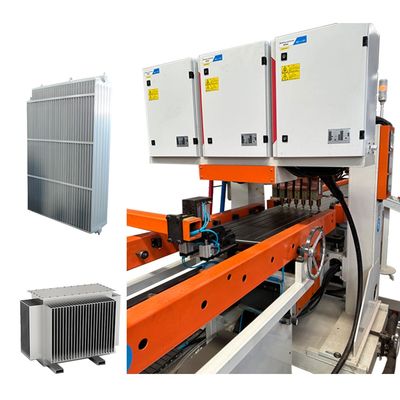

সম্পূর্ণ স্বয়ংক্রিয় ট্রান্সফরমার রেডিয়েটর ফিন উৎপাদন লাইন

সম্পূর্ণ স্বয়ংক্রিয় ট্রান্সফরমার রেডিয়েটর ফিন উৎপাদন লাইন

সমগ্র লাইন একটি স্বয়ংক্রিয় decoiler, রোল প্রাক্তন, টার্নওভার প্ল্যাটফর্ম, মাল্টিপল স্পট ওয়েডার, পাশের seam ঢালাই মেশিন, মাথা ঢালাই মেশিন, পাশের shearing মেশিন, মাথা কাটা মেশিন,এবং প্রেরণ টেবিল, অন্যদের মধ্যে।

উপলব্ধ আকারগুলি হল 320, 460, 480, 520 এবং 535, অথবা ক্লায়েন্টের নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টম ডিজাইন করা যেতে পারে।

প্যানেলের দৈর্ঘ্য 1000 মিমি থেকে 4500 মিমি পর্যন্ত। পুরো লাইনটি সম্পূর্ণ স্বয়ংক্রিয়, যা উচ্চ পণ্যের গুণমান এবং শীর্ষ স্তরের পারফরম্যান্স নিশ্চিত করে যা বিশ্বমানের মান পূরণ করে।

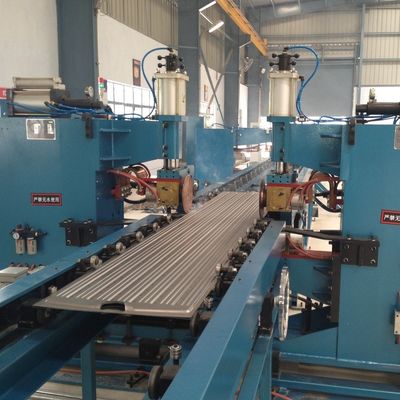

কাজের প্রবাহঃডিকোলিং→রোল ফর্মিং→হাইড্রোলিক প্রেস→ টার্ন ওভার → মাল্টিপল স্পট ওয়েল্ডিং→ সাইড সিউম ওয়েল্ডিং → হেড ওয়েল্ডিং → সাইড শিয়ারিং → হেড কাটিং → শেষ পণ্য → স্বয়ংক্রিয় প্যানেল স্ট্যাকিং মেশিন

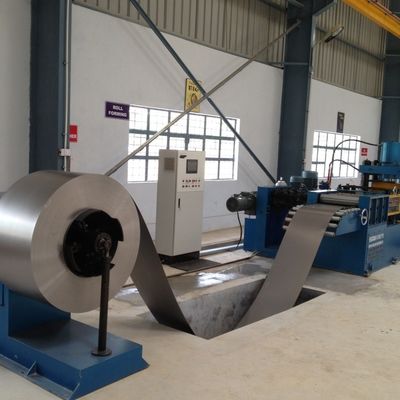

রোলিং ফর্মিং স্টেশন

রোলিং গতিঃ ৬-১৪ মিটার/মিনিট

সামঞ্জস্যযোগ্য চাপ

এন্ড পাঞ্চঃ ৩১৫ টন হাইড্রোলিক প্রেস

পেরেকের দৈর্ঘ্য/আকারের সঠিকতার জন্য রোটারি এনকোডার এবং সার্ভো ড্রাইভ

সমতলীকরণ প্রক্রিয়া একক টুকরা সমতলতা নিশ্চিত করে

লোডিং ট্রলি দ্বারা ৫ টনের আনলোডিং র্যাকের উপর স্থাপন করা এবং শীটগুলিতে রোল করা আনরোলড উপাদান

গ্রাহকের অনুরোধ অনুযায়ী বাফার গর্ত

ফ্লিপিং এবং যোগদান স্টেশন

পরিবহন গতিঃ ৫-১৫ মিটার/মিনিট

রেডিয়েটর ফিনের 180° ফ্লিপিং

ফ্লিপিং ডিভাইসঃ ঘোরানো র্যাক, ফ্লিপিং র্যাক, ট্রান্সমিশন সিস্টেম, ফ্লিপিং ডিভাইস, ধাক্কা ডিভাইস ইত্যাদি

প্রথম শীট পূর্বনির্ধারিত অবস্থানে পৌঁছেছে → বিপরীত পরিবহন র্যাক মধ্যে উল্টানো

দ্বিতীয় শীট পূর্বনির্ধারিত অবস্থানে পৌঁছে → ধাক্কা ডিভাইস প্রথম শীট এটি সরানো, যোগদান সম্পন্ন

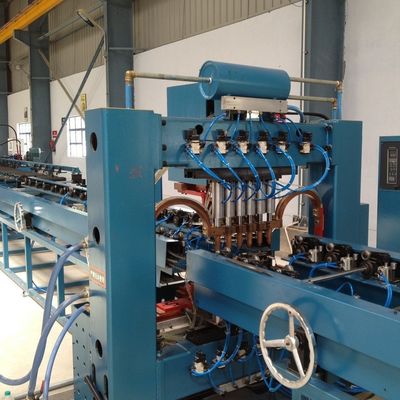

ডাবল হেড প্রি-স্পট ওয়েল্ডিং স্টেশন

স্পট ওয়েল্ডিং চাপ ডিভাইসের দুটি সেট

পাওয়ারঃ ৬০ কেভিএ

ফ্লিপিং এবং সমাবেশের পরে, প্রাক-স্পট ওয়েল্ডিং মেশিন মাল্টি-স্পট ওয়েল্ডিংয়ের জন্য ওয়ার্কপিসগুলি সারিবদ্ধ করে এবং স্থির করে
