ট্রান্সফরমার রেডিয়েটর উৎপাদন লাইন রেডিয়েটর উৎপাদন মেশিন

বড় ইমেজ : ট্রান্সফরমার রেডিয়েটর উৎপাদন লাইন রেডিয়েটর উৎপাদন মেশিন

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	Trintfar
সাক্ষ্যদান:	CE

প্রদান:

Minimum Order Quantity:	1
মূল্য:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

যোগাযোগ

ট্রান্সফরমার রেডিয়েটর উৎপাদন লাইন রেডিয়েটর উৎপাদন মেশিন

বিবরণ

Material:

Aluminum or Copper

Fin Thickness:

customizable

Cutting Length:

Customizable

Automation Level:

Fully Automatic

বিশেষভাবে তুলে ধরা:

ট্রান্সফরমার রেডিয়েটর উৎপাদন লাইন

কাস্টমাইজযোগ্য ট্রান্সফরমার রেডিয়েটর উৎপাদন লাইন

ইস্পাত প্যানেল রেডিয়েটর উত্পাদন লাইনটি সার্ভো মোটর, পিএলসি নিয়ন্ত্রণ, মাল্টি-হেড গ্যান্ট্রি স্পট ওয়েল্ডিং এবং লম্বা / ট্রান্সভার্সাল মিডিয়াম ফ্রিকোয়েন্সি সিউম ওয়েল্ডিং মেশিনগুলির সাথে উচ্চ অটোমেশন বৈশিষ্ট্যযুক্ত।এটিতে স্বয়ংক্রিয় লোডিং/অনলোডিং অন্তর্ভুক্ত, স্পট ওয়েল্ডিং অবস্থান, এবং সিউম ওয়েল্ডিং প্রান্ত সিলিং, দক্ষ, স্থিতিশীল উত্পাদন নিশ্চিত। প্যানেল রেডিয়েটর ভর উত্পাদন জন্য আদর্শ।

পণ্যের বর্ণনা

কর্মপ্রবাহ

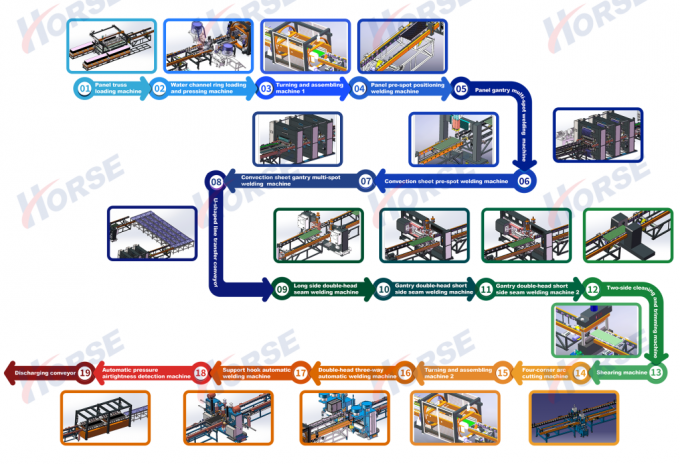

কাজের প্রবাহঃPanel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

প্রধান সরঞ্জাম

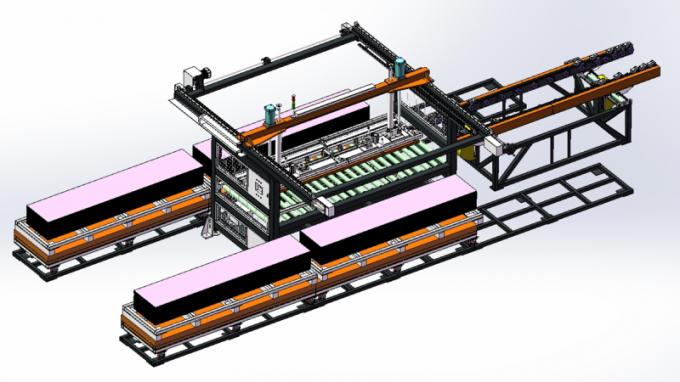

প্যানেল ট্রাস লোডিং মেশিন

বুম গাড়ি ব্যবহার করে, প্রতিটি পাশে দুটি উপাদান স্থাপন অবস্থান সঙ্গে খাওয়ানো প্ল্যাটফর্ম গাড়ির উপর ম্যানুয়াল লোডিং স্তুপীকৃত উপকরণ।

ট্রাস গ্রিপার স্বয়ংক্রিয়ভাবে প্লেট গাড়ির উভয় পক্ষ থেকে উপকরণ ধরে এবং কনভেয়র লাইনে তাদের স্থাপন করে।

সেন্টার ক্ল্যাম্পিং পজিশনিং প্রক্রিয়াটি কনভেয়রটিতে প্যানেলটি সারিবদ্ধ করে।

সার্ভো চালিত প্রক্রিয়া বোর্ডকে উভয় পক্ষের স্পট ওয়েল্ডিংয়ের জন্য প্রাক-স্পট ওয়েল্ডিং মেশিনে সরিয়ে দেয়।

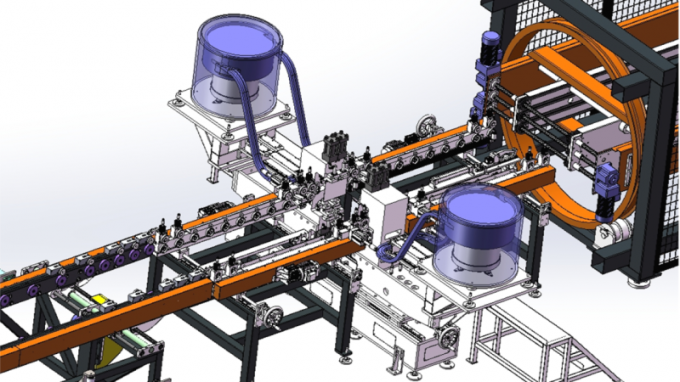

পানি চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন

জলপথের রিং একটি ডাবল-ট্র্যাক সিস্টেমের সাথে কম্পন প্লেট খাওয়ানো ব্যবহার করে।

প্রতিটি পাশের দুটি প্রেসিং হেড সামনের এবং পিছনের দিকের জলপথের রিংগুলিকে চাপ দেয়।

উপাদান ট্রান্সমিশন চালিত রোলার খাওয়ানো ব্যবহার করে।

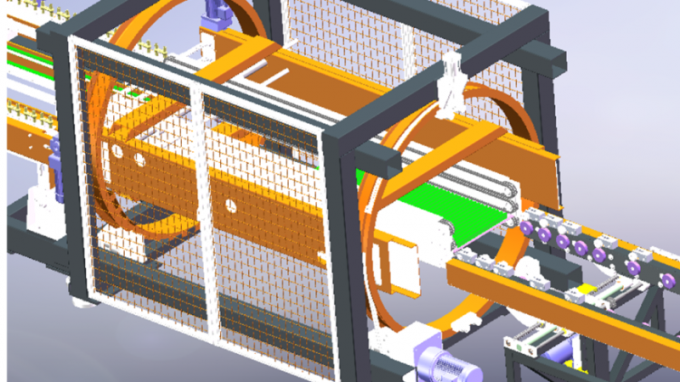

টার্নিং এবং সমাবেশ মেশিন

দ্রুত এবং সঠিক ফ্লিপিং.

ট্রান্সমিশনের জন্য উচ্চমানের চেইন; ড্রাইভ হিসাবে 400W হ্রাস মোটর।

সুনির্দিষ্ট বাঁক অবস্থান জন্য সেন্সর সঙ্গে গিয়ার হ্রাস মোটর।

স্বয়ংক্রিয় নিয়ন্ত্রণ, কোন ম্যানুয়াল হস্তক্ষেপ.

টার্নিং শরীর, লোডিং ডিভাইস, বৈদ্যুতিক কনসোল, অপারেটিং সিস্টেম, এবং নিরাপত্তা বেড়া গঠিত। নিরাপদ, মসৃণ,এবং অপারেশন মধ্যে কার্যকর উপাদান স্থানান্তর.

প্যানেল প্রাক-স্পট পজিশনিং ওয়েল্ডিং মেশিন

প্যানেলটি স্বয়ংক্রিয়ভাবে কনভেয়র র্যাকের ওয়েল্ডিং স্টপ অবস্থানে প্রবাহিত হয় এবং উভয় পক্ষের ওয়েল্ডাররা প্রাক-স্পট ওয়েল্ডিং শুরু করে।

শুধুমাত্র একটি সারির জন্য প্রাক-স্পট ওয়েল্ডিং প্রয়োজন।

এক সেট এসি DN75 পাওয়ার সাপ্লাই ব্যবহার করে।

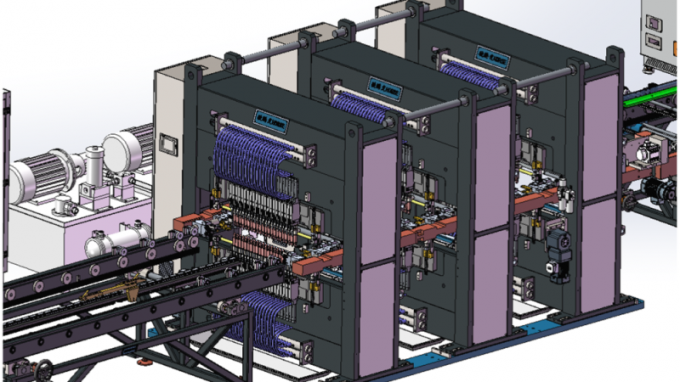

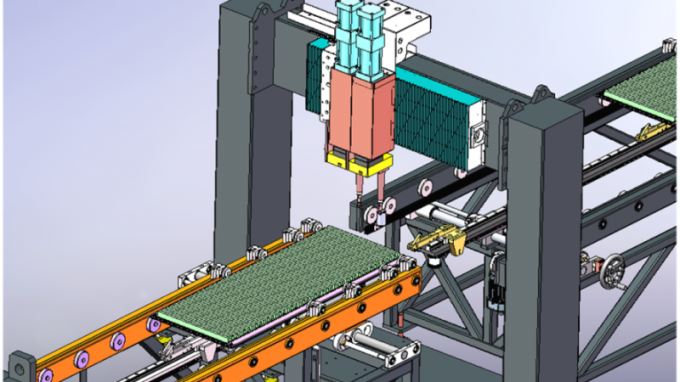

প্যানেল গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন

৩টি গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন।

প্রতিটি ইউনিটে 18 টি সেট সিলিন্ডার ওয়েল্ডিং জয়েন্ট রয়েছে।

এক সময়ে এক সারির সোল্ডার জয়েন্ট সোল্ডার করার জন্য এসি সোল্ডার পাওয়ার সোর্স।

উচ্চ-গতির সার্ভো লিঙ্কিং স্টেপার জল চ্যানেল প্লেট সরবরাহ করতে গ্র্যাপারকে এগিয়ে দেয়।

কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন

অনলাইন টুলিং গাইডে ম্যানুয়ালি লোড করা কনভেকশন শীট।

গ্যান্ট্রি 4-হেড প্রাক স্পট ওয়েল্ডিং মেশিন ব্যবহার করে welding সম্পন্ন।

সোল্ডারের জন্য পূর্ব নির্ধারিত অবস্থানের প্রথম সারিতে ম্যানুয়ালি ধাক্কা দেওয়া উপকরণ।

যন্ত্রপাতি স্বয়ংক্রিয়ভাবে অবশিষ্ট ঢালাই পয়েন্ট জন্য স্থানান্তরিত।

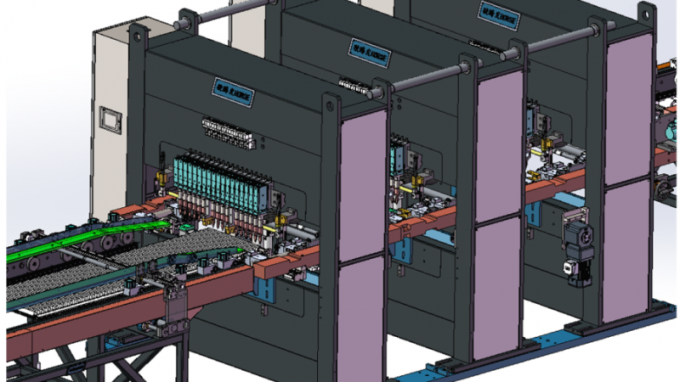

কনভেকশন শীট গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন

পূর্বনির্ধারিত পথ: কনভেকশন শীট টুলিং গাইড মধ্যে পূর্বনির্ধারিত পথ অনুসরণ করে।

ডাবল গ্যান্ট্রি ওয়েল্ডিং: ২টি গ্যান্ট্রি মাল্টি-স্পট ওয়েডার।

নিউম্যাটিক জয়েন্ট: প্রতি ইউনিটে ১৬টি সেট।

এসি পাওয়ার সাপ্লাই: এসি & একতরফা সারি ঝালাইয়ের জন্য।

সার্ভো স্টেপার: হাই স্পিড সার্ভো স্টেপার জল চ্যানেল প্লেটের জন্য গ্রিপার ফিড করে।

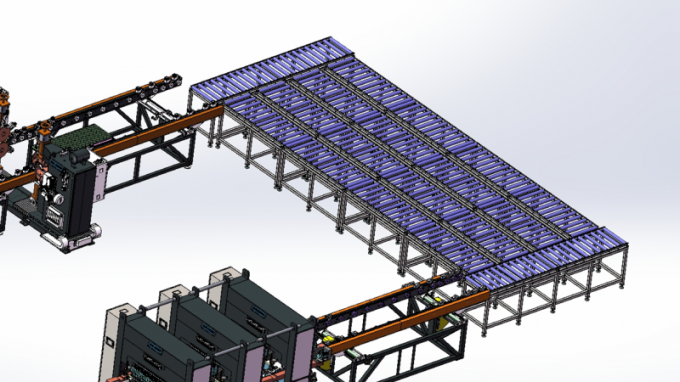

ইউ আকৃতির লাইন ট্রান্সফার কনভেয়র

ইউ-আকৃতির বিন্যাসে উপাদান স্থানান্তর করতে রোলার কনভেয়র র্যাক ব্যবহার করুন।

স্থান দক্ষতা: ইউ-আকৃতি স্থান সাশ্রয় করে, প্রক্রিয়া অপ্টিমাইজ করে।

সহজ অপারেশন: ছোট কর্মী পরিসীমা, সুবিধাজনক, তীব্রতা হ্রাস।

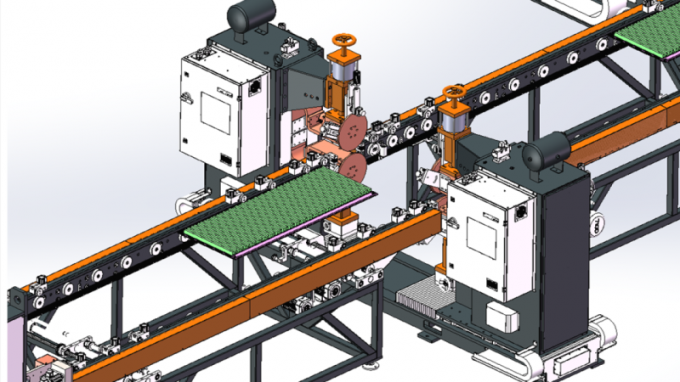

দীর্ঘ পাশের ডাবল হেড সিউম ওয়েল্ডিং মেশিন

একযোগে ঝালাই: একসাথে উভয় দীর্ঘ পক্ষের weld।

পাওয়ার সাপ্লাই: স্থিতিশীল দীর্ঘমেয়াদী ঢালাই জন্য 300KVA মাঝারি ফ্রিকোয়েন্সি এসি।

গ্যান্ট্রি ডাবল-হেড সংক্ষিপ্ত পাশের সিউম ওয়েল্ডিং মেশিন 2 সেট

দীর্ঘ সময়ের জন্য অত্যন্ত স্থিতিশীল ওয়েল্ডিং নিশ্চিত করার জন্য মাঝারি ফ্রিকোয়েন্সি এসি ওয়েল্ডিং পাওয়ার উত্স ব্যবহার করুন।

দু'পার্শ্বযুক্ত পরিষ্কার এবং ট্রিমিং মেশিন

লং সাইড ওয়েল্ডেড প্রোডাক্টগুলো পরিষ্কার করুন এবং ট্রিম করুন।

কাঁচি মেশিন

কাটিং প্রক্রিয়া: প্রয়োজনীয় উপকরণ কাটা।

কাটার উপাদান: সাদা ইস্পাত ব্লেড.

কাটা পদ্ধতি: কাঁচা কাটা।

চার কোণের আর্ক কাটার মেশিন

কোণার আকৃতি: তীক্ষ্ণ কোণগুলি কেটে বৃত্তাকার প্রান্ত তৈরি করুন।

কাটার উপাদান: সাদা ইস্পাত।

কাটা পদ্ধতি: হাইড্রোলিক পাঞ্চিং।

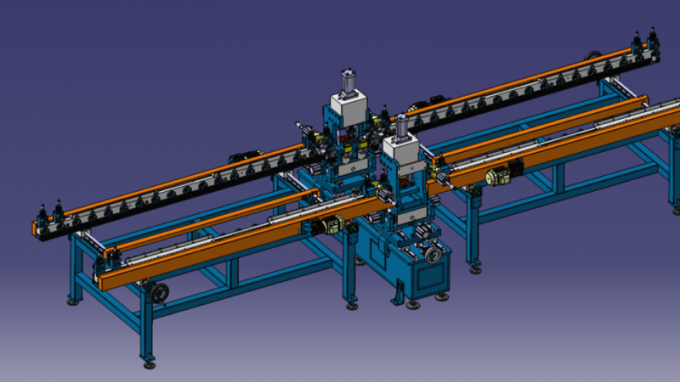

ডাবল হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন

ওয়েল্ডিং শক্তি: মাঝারি ফ্রিকোয়েন্সি MD80 পাওয়ার সোর্স।

উপাদান প্রবাহ: ডকিং এবং ঘুরানোর জন্য ডাবল-পার্শ্বযুক্ত চ্যানেল।

প্রেরণ পদ্ধতি: তিন দিকের মাল পরিবহনের জন্য চেইন প্লেট।

স্বয়ংক্রিয় খাওয়ানো: সুনির্দিষ্ট অপারেশনের জন্য গ্রিপার এবং ওয়েল্ডিং অবস্থান।

সমর্থন হুক স্বয়ংক্রিয় ঢালাই মেশিন

ওয়েল্ডিং শক্তি: মাঝারি ফ্রিকোয়েন্সির MD40 পাওয়ার সোর্স।

খাওয়ানোর পদ্ধতি: উপাদান খাওয়ানোর জন্য ক্লিপ টাইপ স্ট্যাকিং।

লোডিং: বায়ুসংক্রান্ত গ্রিপার ওয়েল্ডিং অবস্থানে উপাদান লোড করে।

স্বয়ংক্রিয় চাপ বায়ু tightness সনাক্তকরণ মেশিন

পরীক্ষার চাপ১০ বার।

পরীক্ষার পদ্ধতি: ওয়াটার ট্যাঙ্কে স্বয়ংক্রিয় চাপ পরীক্ষা।

অন্যান্য তথ্য

পণ্যের বিবরণ

ইস্পাত প্যানেল রেডিয়েটর উৎপাদন লাইন U আকৃতির রিটার্ন বিন্যাসচিত্র

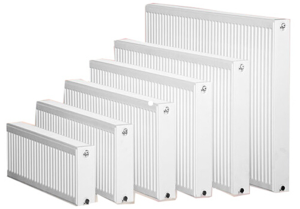

উৎপাদন ফলাফল

ট্রান্সফরমার রেডিয়েটর উৎপাদন লাইন রেডিয়েটর উৎপাদন মেশিন 30

না	নাম	উপাদান	নোট
1	প্যানেল	ঠান্ডা ঘূর্ণিত ইস্পাত প্লেট	1.1 মিমি বেধ
2	কনভেকশন প্লেট	ঠান্ডা ঘূর্ণিত ইস্পাত প্লেট	0.3 মিমি বেধ
3	ইন্টারফেস টাইপ		4x G 1/2 অভ্যন্তরীণ থ্রেড ইন্টারফেস
4	পণ্যের দৈর্ঘ্য		৪০০-৩০০০ মিমি
5	পণ্যের প্রস্থ		300/400/500/600/900 মিমি

সরঞ্জাম কনফিগারেশন তালিকা

না	সরঞ্জামের নাম	মডেল	পরিমাণ	ইউনিট
1	প্যানেল ট্রাস লোডিং মেশিন	HJ-0-0	1	সেট
2	পানি চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন	YZJ-0-0	1	সেট
3	টার্নিং এবং সমাবেশ মেশিন 1	FZJ-0-0	1	সেট
4	প্যানেল প্রাক-স্পট পজিশনিং ওয়েল্ডিং মেশিন	DN75-2C	1	সেট
5	প্যানেল গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন	১০*ডিএন৬০-৩৬সি	3	সেট
6	কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন	2*DN63-4C	1	সেট
7	কনভেকশন শীট গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন	4*DN63-16C	3	সেট
8	ইউ আকৃতির লাইন ট্রান্সফার কনভেয়র	ZJG-0-0	1	সেট
9	দীর্ঘ পাশের ডাবল হেড সিউম ওয়েল্ডিং মেশিন	2*FVM300-2C	1	সেট
10	গ্যান্ট্রি ডাবল হেড সংক্ষিপ্ত পাশের সিউম ওয়েল্ডিং মেশিন 1	2*FVM300-2C	1	সেট
11	গ্যান্ট্রি ডাবল-হেড সংক্ষিপ্ত পাশের সিউম ওয়েল্ডিং মেশিন 2	2*FVM300-2C	1	সেট
12	দু'পার্শ্বযুক্ত পরিষ্কার এবং ট্রিমিং মেশিন	এক্সবিজে-০-০	1	সেট
13	কাঁচি মেশিন	JCJ-0-0	1	সেট
14	চার কোণের আর্ক কাটার মেশিন	QJJ-0-0	1	সেট
15	টার্নিং এবং সমাবেশ মেশিন ২	FZJ-0-0	1	সেট
16	ডাবল হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন	2*MD80-2C	1	সেট
17	সমর্থন হুক স্বয়ংক্রিয় ঢালাই মেশিন	2*MD40-4C	1	সেট
18	স্বয়ংক্রিয় চাপ বায়ু tightness সনাক্তকরণ মেশিন	JCJ-0-0	1	সেট
19	আনলক কনভেয়র	এসএসজে-০-০	1	সেট

জল, বিদ্যুৎ, এবং গ্যাস কনফিগারেশন

প্রকল্প	পরামিতি
মোট শক্তি বিতরণ	1600KVA (সত্যিকারের মোট ব্যবহৃত শক্তি প্রায় 1000KVA)
গ্যাস উৎস চাপ	0.6 এমপিএ
জল উৎস চাপ	0.15 এমপিএ থেকে 0.30 এমপিএ
কম্প্রেসড এয়ার উত্সের প্রয়োজনীয়তা	১০০০ লিটার/মিনিট
মোট জল প্রবাহ	১২০০ লিটার/মিনিট
সরঞ্জাম ব্যবহারের দৈর্ঘ্য*প্রস্থ approx.	৬০ মি*১০ মি
