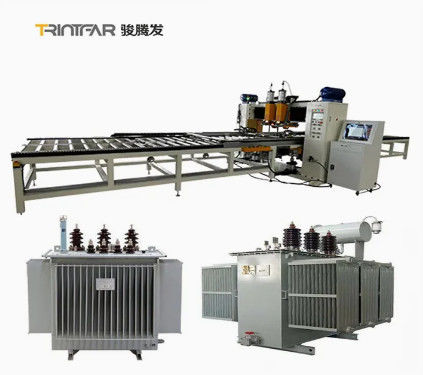

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

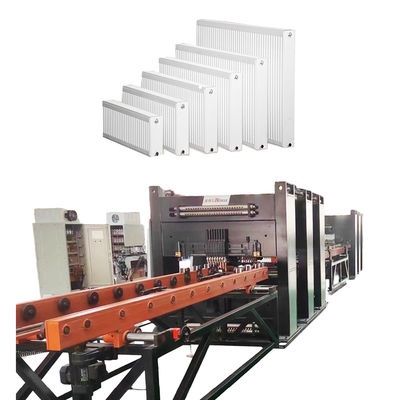

বড় ইমেজ :  কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Trintfar
সাক্ষ্যদান: CE
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

বিবরণ
Automatic Production Line: Comprehensive Flexible Production: Intelligent Manufacturing
Automation: Automation গ্যারান্টি: 1 বছরের ওয়ারেন্টি
Specification: other উৎপত্তি: চীন
Production Scope: Product Line সাক্ষ্যদান: ISO, CE, ABS

কর্মপ্রবাহ

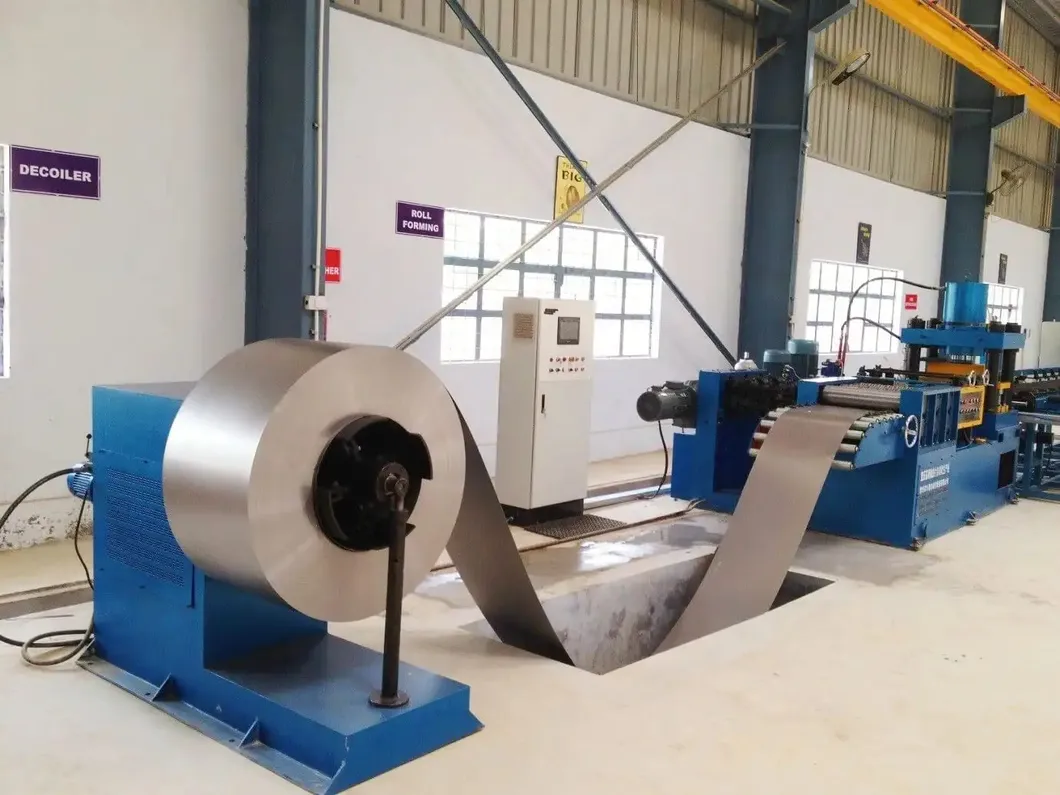

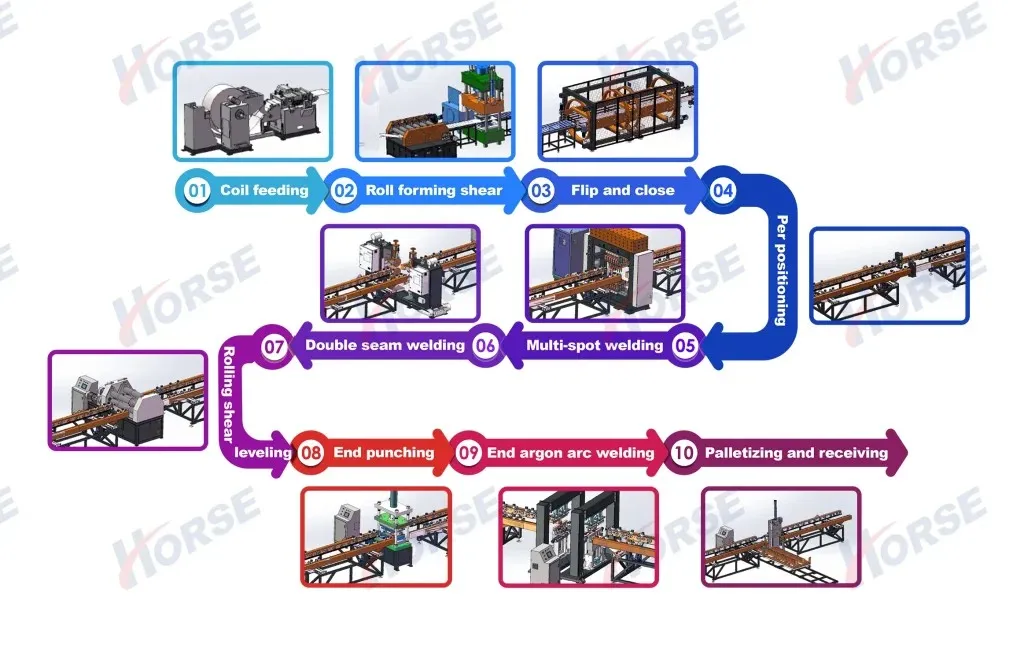

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 0কাজের প্রবাহঃডিকোলিং→রোল ফর্মিং→হাইড্রোলিক প্রেস→ টার্ন ওভার → মাল্টিপল স্পট ওয়েল্ডিং→ সাইড সিউম ওয়েল্ডিং → হেড ওয়েল্ডিং → সাইড শিয়ারিং → হেড কাটিং → শেষ পণ্য → স্বয়ংক্রিয় প্যানেল স্ট্যাকিং মেশিন


প্রধান সরঞ্জাম

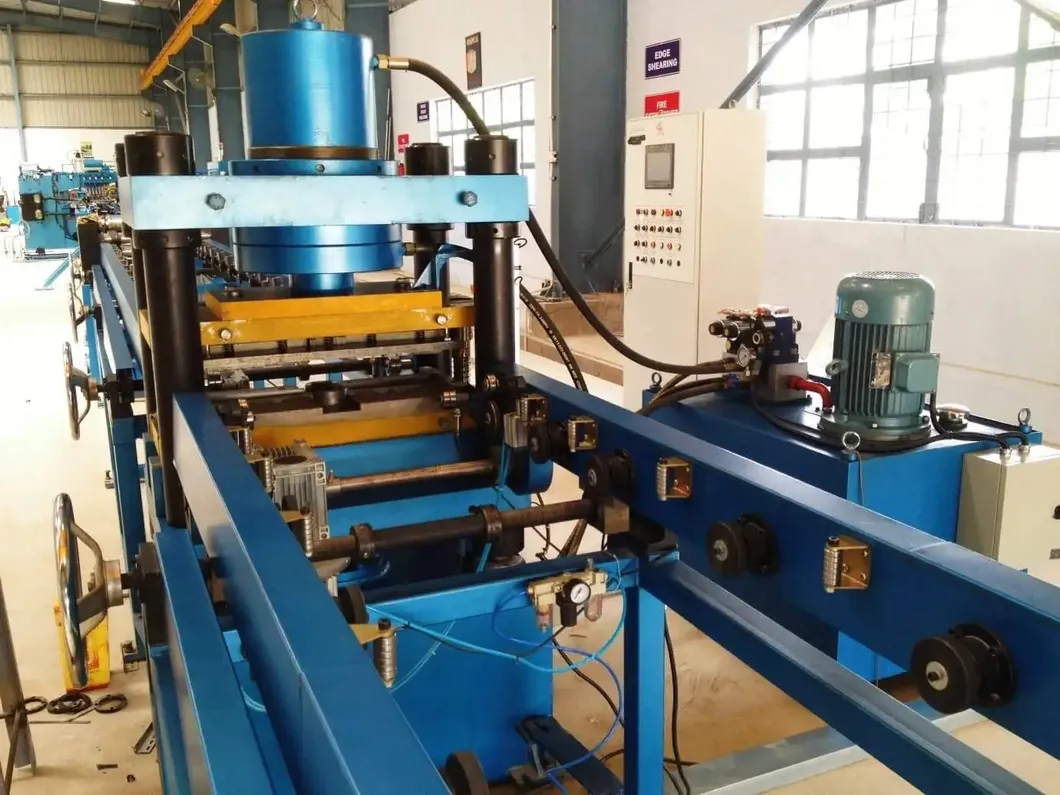

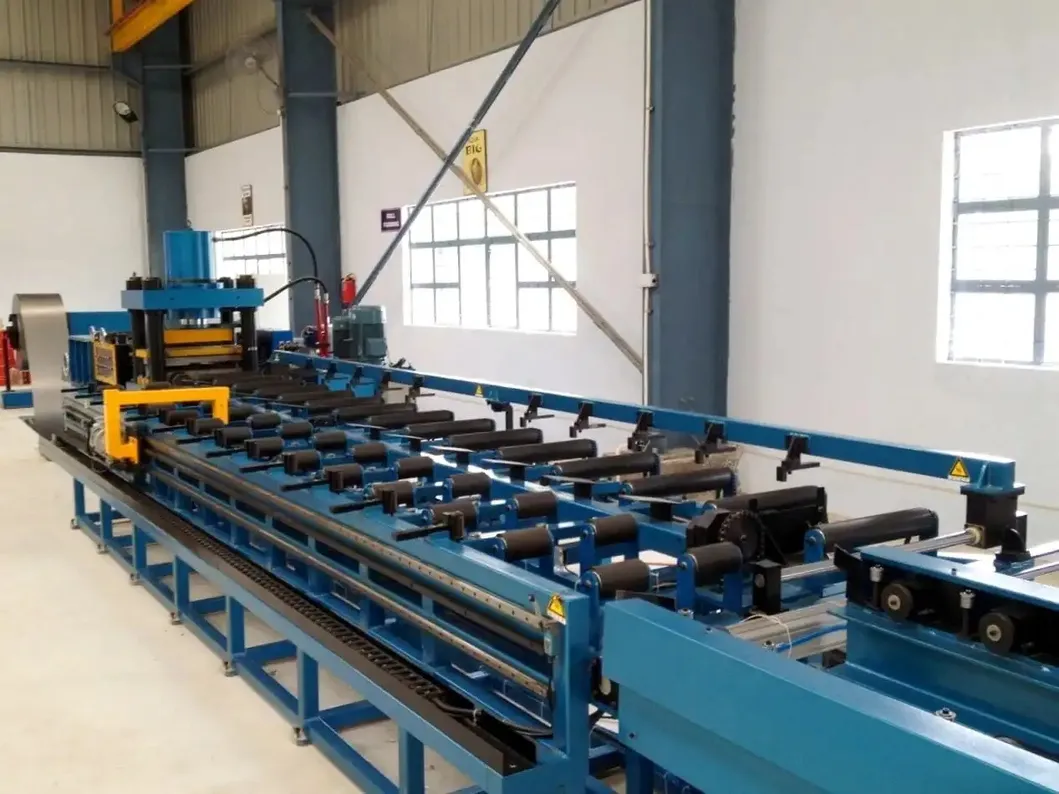

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 1 রোলিং ফর্মিং স্টেশন

রোলিং গতিঃ ৬-১৪ মিটার/মিনিট

সামঞ্জস্যযোগ্য চাপ

এন্ড পাঞ্চঃ ৩১৫ টন হাইড্রোলিক প্রেস

পেরেকের দৈর্ঘ্য/আকারের সঠিকতার জন্য রোটারি এনকোডার এবং সার্ভো ড্রাইভ

সমতলীকরণ প্রক্রিয়া একক টুকরা সমতলতা নিশ্চিত করে

লোডিং ট্রলি দ্বারা ৫ টনের আনলোডিং র্যাকের উপর স্থাপন করা এবং শীটগুলিতে রোল করা আনরোলড উপাদান

গ্রাহকের অনুরোধ অনুযায়ী বাফার গর্ত

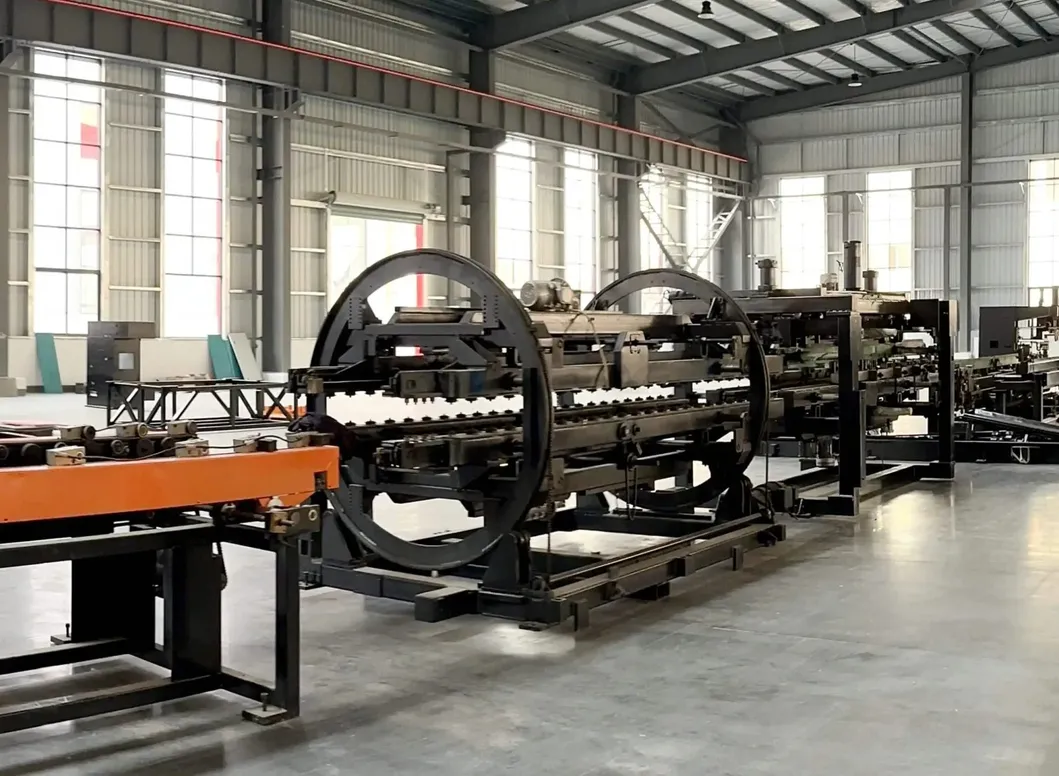

ফ্লিপিং এবং যোগদান স্টেশন

পরিবহন গতিঃ ৫-১৫ মিটার/মিনিট

রেডিয়েটর ফিনের 180° ফ্লিপিং

ফ্লিপিং ডিভাইসঃ ঘোরানো র্যাক, ফ্লিপিং র্যাক, ট্রান্সমিশন সিস্টেম, ফ্লিপিং ডিভাইস, ধাক্কা ডিভাইস ইত্যাদি

প্রথম শীট পূর্বনির্ধারিত অবস্থানে পৌঁছেছে → বিপরীত পরিবহন র্যাক মধ্যে উল্টানো

দ্বিতীয় শীট পূর্বনির্ধারিত অবস্থানে পৌঁছে → ধাক্কা ডিভাইস প্রথম শীট এটি সরানো, যোগদান সম্পন্ন
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 2

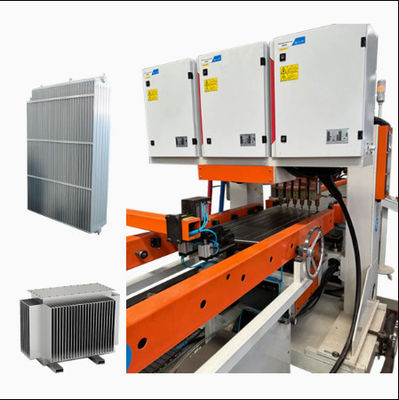

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 3 ডাবল হেড প্রি-স্পট ওয়েল্ডিং স্টেশন

স্পট ওয়েল্ডিং চাপ ডিভাইসের দুটি সেট

পাওয়ারঃ ৬০ কেভিএ

ফ্লিপিং এবং সমাবেশের পরে, প্রাক-স্পট ওয়েল্ডিং মেশিন মাল্টি-স্পট ওয়েল্ডিংয়ের জন্য ওয়ার্কপিসগুলি সারিবদ্ধ করে এবং স্থির করে

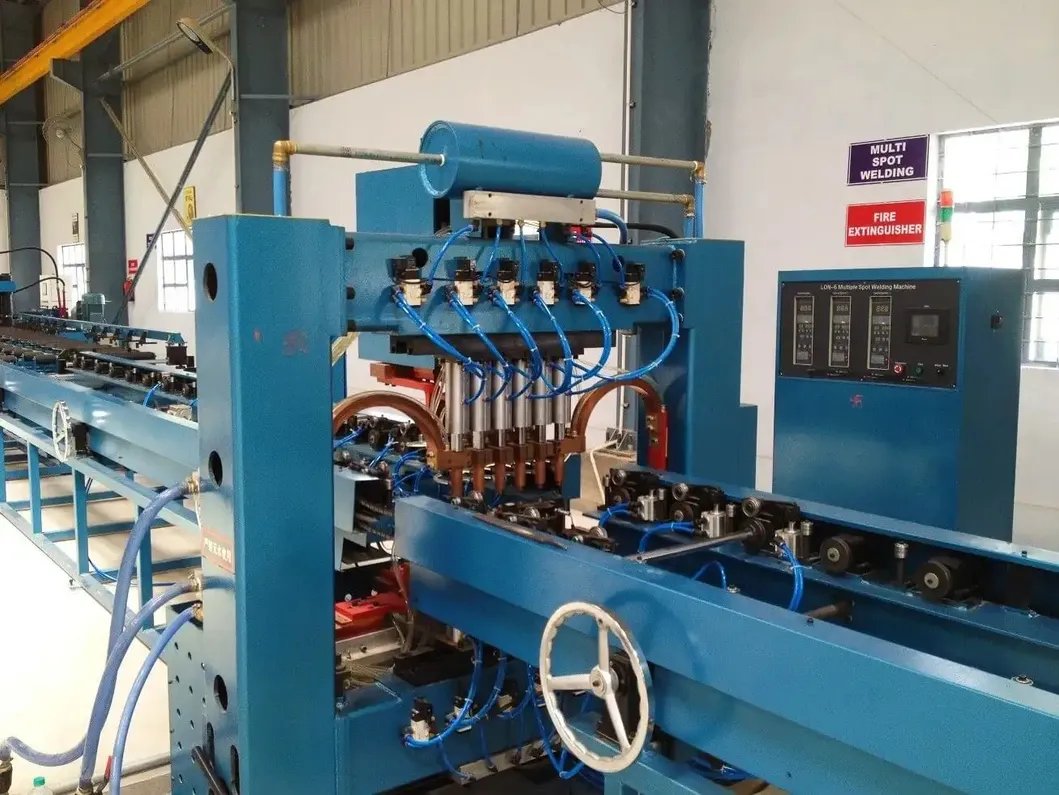

গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং স্টেশন

স্পট ওয়েল্ডিং চাপ ডিভাইসের 12 সেট

ডাবল হেড ওয়েল্ডিং হেড, 6 পয়েন্ট/রেখা

এসি পাওয়ার সাপ্লাইঃ ১২ সেট

পাওয়ারঃ 12 * 50 কেভিএ

উন্নত দক্ষতার জন্য ডাবল সারি ঝালাই
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 4

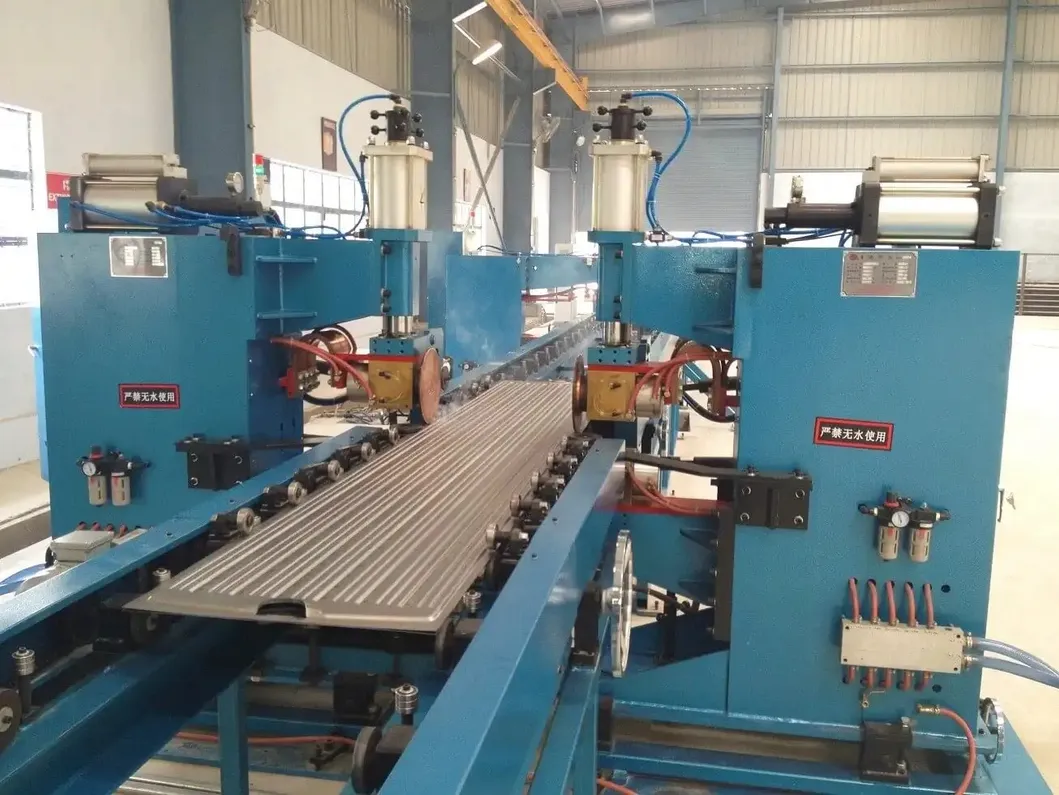

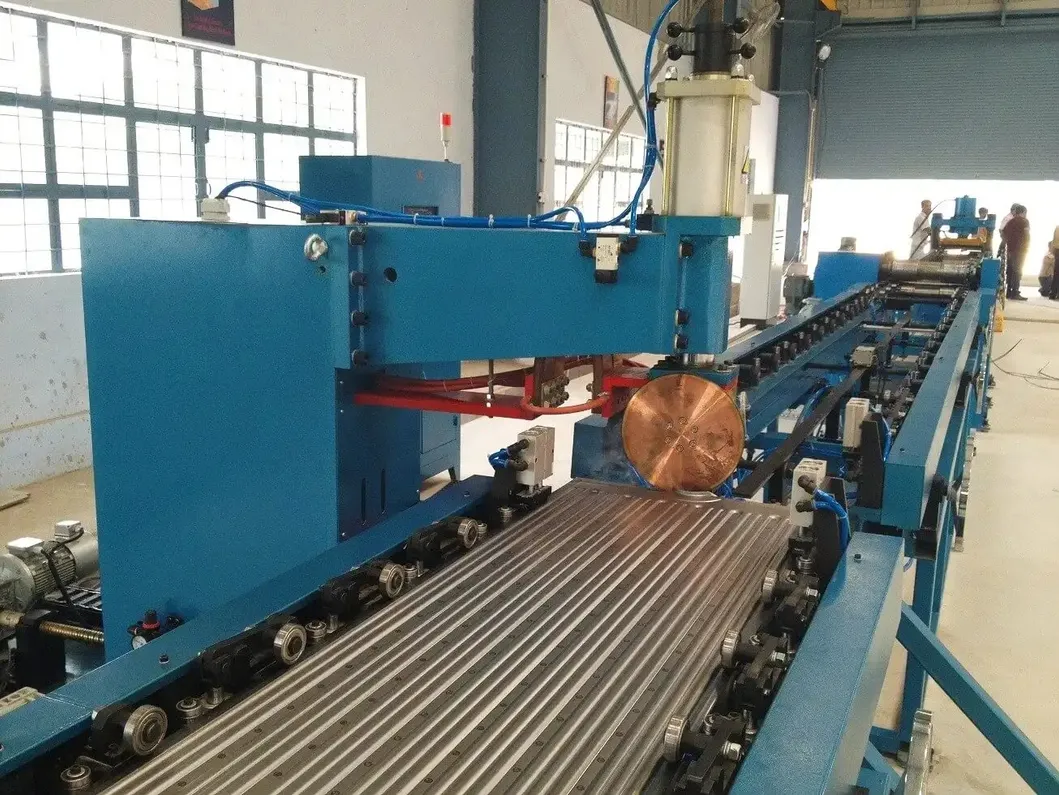

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 5 ডাবল সাইড সিউড ওয়েল্ডিং স্টেশন

2 সেট সিউম ওয়েল্ডিং মেশিন, সমান্তরালভাবে সাজানো

৪টি সেট সিউম ওয়েল্ডিং প্রেসার হেড

2 সেট ভেরিয়েবল ফ্রিকোয়েন্সি ওয়েল্ডিং পাওয়ার সাপ্লাই

পাওয়ারঃ ২ * ১৬০ কেভিএ

সর্বাধিক চাপঃ ১২,০০০ এন

ডিফারেনশিয়াল ট্রান্সমিশন প্রক্রিয়া

সিউড ওয়েল্ডিং গতিঃ 0-2.8 মি/মিনিট

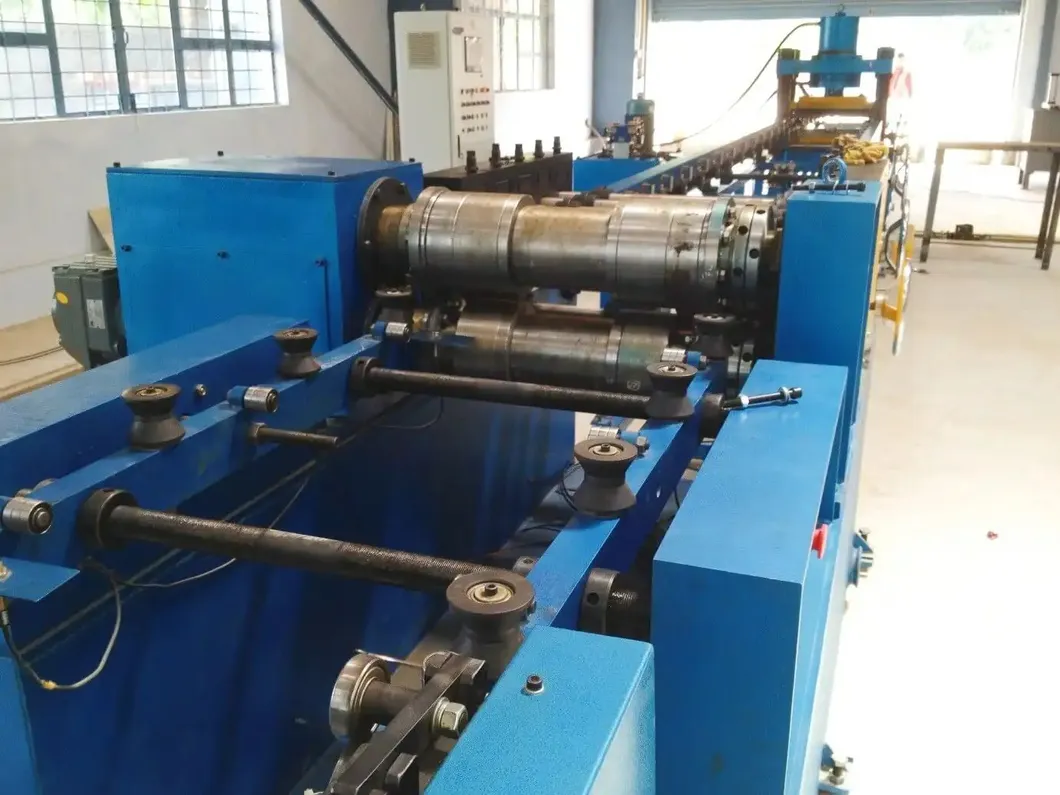

রোলিং শিয়ারিং এবং লেভেলিং স্টেশন

মেশিন বক্স, ড্রাইভ ডিভাইস, কাঁচি ডিভাইস, প্রান্ত পেষণকারী প্রক্রিয়া, স্তরায়ন প্রক্রিয়া, ইলেকট্রনিক কন্ট্রোল সিস্টেম, বায়ুসংক্রান্ত সিস্টেম ইত্যাদির সমন্বয়ে গঠিত

রোলিং শেয়ার ডিস্ক উভয় পক্ষের কাটা; লেগ টুল স্টিলের তৈরি কাটার ডিস্ক (ধাক্কা প্রতিরোধী, পরিধান প্রতিরোধী, দীর্ঘ সেবা জীবন)

রোলিং শিয়ারিং গতিঃ ২-৬ মিটার/মিনিট

ড্রাইভিং পাওয়ারঃ ৪ কিলোওয়াট
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 6
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 7 এন্ড পার্সিং স্টেশন

বেস, উত্তোলন যন্ত্রপাতি, পার্সিং ফ্রেম, পার্সিং ডাই, পার্সিং সিলিন্ডার, লিফটিং সিলিন্ডার এবং হাইড্রোলিক স্টেশন দিয়ে গঠিত

প্রান্ত সমন্বয় এবং ধারাবাহিকতা নিশ্চিত করার জন্য loose ends shearing জন্য ব্যবহৃত

পঞ্চিং শক্তি হ্রাস করার জন্য বিভেল প্রান্ত দিয়ে মরা punching

পার্সিং মেশিনের চাপঃ ১৬০ টি
শেষ আর্গন আর্ক ওয়েল্ডিং স্টেশন

২টি সেট সরঞ্জাম, সমান্তরালভাবে সাজানো

ওয়ার্কপিসের সামনের প্রান্তে ওয়েল্ডিংয়ের জন্য 1 সেট, ওয়ার্কপিসের পিছনের প্রান্তে ওয়েল্ডিংয়ের জন্য 1 সেট

প্যানাসোনিক আর্গন আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই 4 সেট

বর্তমান পরিসীমাঃ ৫-৩১৫ এ

ঢালাই গতিঃ 300-600 মিমি/মিনিট
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 8
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 9 প্যালেটিজিং স্টেশন

প্যালেটিজিং র্যাক প্রতি স্টোরেজ qty: 40 পিসি

প্যালেট স্পেসঃ 45 মিমি

ধরার পদ্ধতিঃ সিলিন্ডার clamps উপাদান, gripper র্যাক উপর স্থাপন করতে 90 ° ঘোরান

উপাদান কার্ট কাজের পদ্ধতিঃ সার্ভো স্টেপিং আন্দোলন, 1 টুকরা স্থাপন করার পরে পরবর্তী অবস্থানে সরানো, র্যাক পূর্ণ হলে ম্যানুয়াল কার্ট প্রতিস্থাপন



অপশনাল আনুষাঙ্গিক মেশিন

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 10 কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 11 কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 12 কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 13

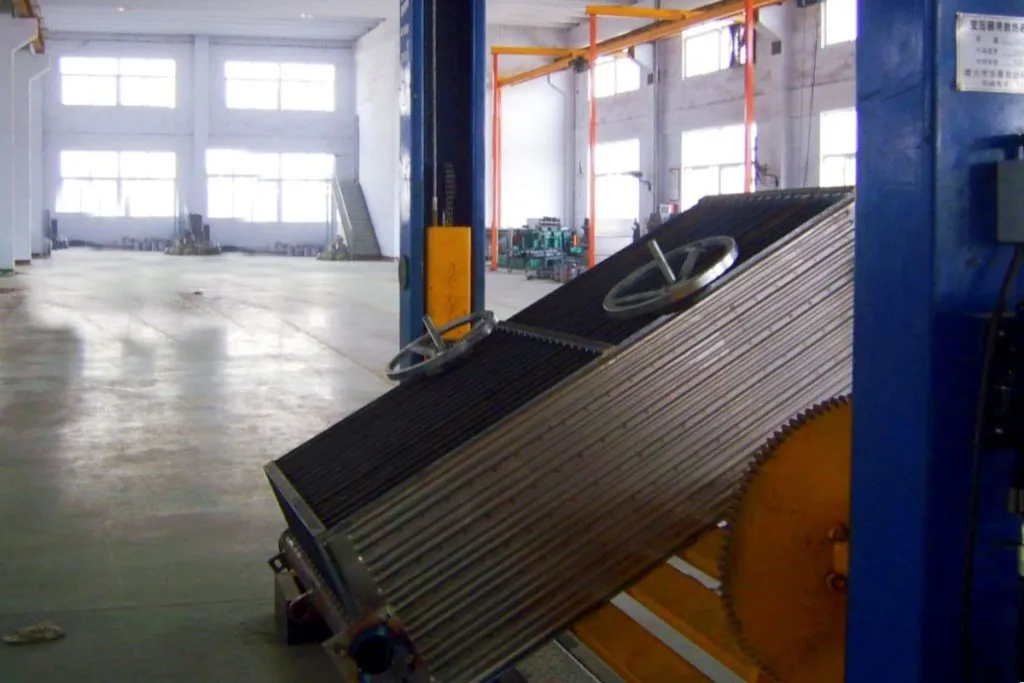

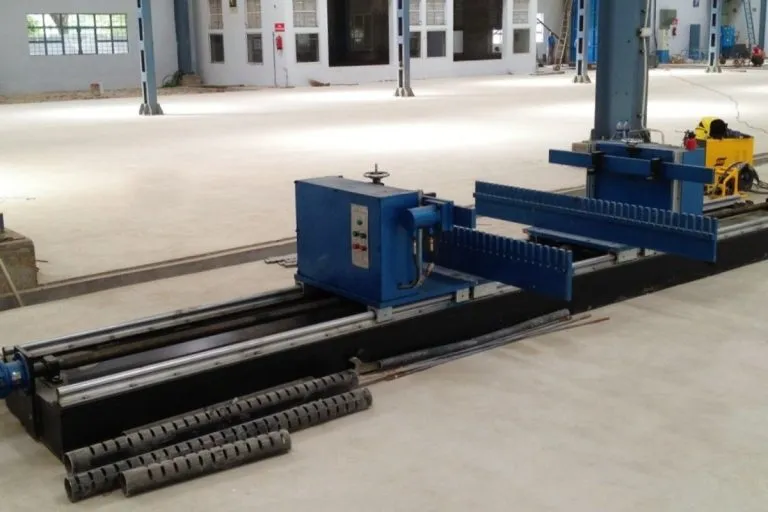

শিরোনাম পাইপ পারফরিং মেশিন সমাবেশ ফিক্সচার ফ্ল্যাঞ্জ ওয়েল্ডিং টেবিল ঝালাইয়ের জন্য টেবিলটি ঘুরিয়ে দিন

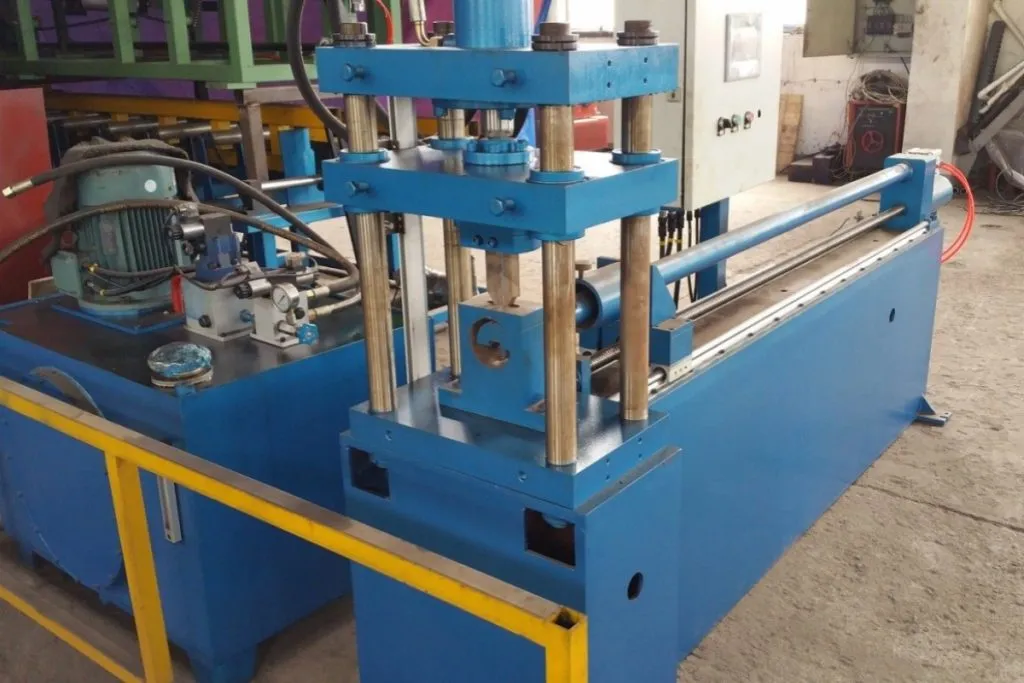

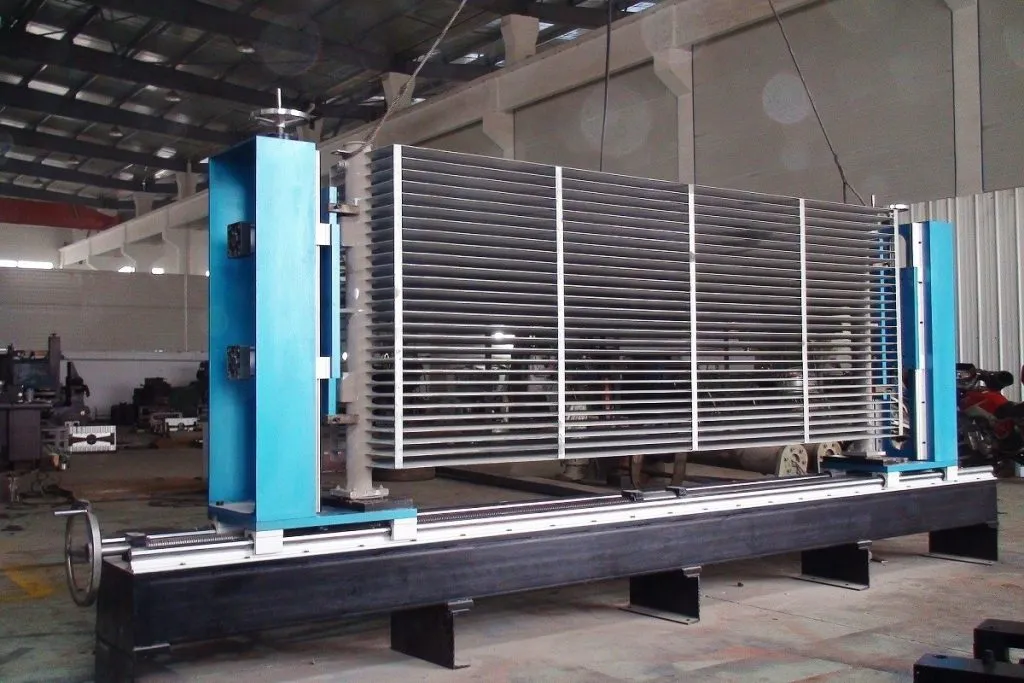

হেডার পাঞ্চ মেশিন স্বয়ংক্রিয়ভাবে পাইপে (সর্বোচ্চ ৪০ টি প্যানেল) 40 টি পর্যন্ত স্লট জোড়া তৈরি করতে সূচক করে। পাইপটি প্রতি প্যানেলে 2 টি বিশেষ আকারের আয়তক্ষেত্রাকার স্লট দিয়ে কাটা হয়।অভ্যন্তরীণ সমর্থন punching সময় বিকৃতি প্রতিরোধ করে- প্রতি পাঞ্চে চক্রের সময়ঃ ~ ৬ সেকেন্ড। অনুভূমিক সমাবেশ ফিক্সচারটি রেডিয়েটার প্যানেলগুলিকে হেডার পাইপগুলিতে একত্রিত করতে সহায়তা করে। প্যানেলগুলি স্বয়ংক্রিয় স্ট্যাকিং মেশিনে একটি র্যাক ফিক্সচারে এবং তারপরে ফিক্সচারে স্থাপন করা হয়।এক প্রান্ত দৈর্ঘ্য জন্য ম্যানুয়ালি নিয়মিত হয়, যখন অন্য প্রান্ত একটি হাইড্রোলিক প্রেস ব্যবহার করে ধরে রাখা এবং ট্যাক ওয়েল্ডিং জন্য অবস্থান। পাওয়ারযুক্ত ফ্ল্যাঞ্জ-মাউন্ট ফিক্সচারটি রেডিয়েটরের কেন্দ্ররেখায় সঠিকভাবে মাউন্ট ফ্ল্যাঞ্জগুলি সারিবদ্ধ করার জন্য ডিজাইন করা হয়েছে। প্যানেলের দৈর্ঘ্য এবং সমাবেশের গভীরতার জন্য পাওয়ারযুক্ত সামঞ্জস্যের সাথে,এটি উৎপাদন পরিবর্তন জন্য দ্রুত পুনরায় কনফিগারেশন অনুমতি দেয়সার্ভো মোটর পজিশনিং সুনির্দিষ্ট সমাবেশ নিশ্চিত করে। পাওয়ার টার্নওভার ফিক্সচারটি রেডিয়েটার সমন্বয়ের জন্য রেডিয়েটার উপাদানগুলিকে একপাশে হেডার পাইপটি ওয়েল্ড করার পরে, অন্য দিকে ওয়েল্ড করার জন্য রেডিয়েটারটি ঘুরিয়ে দেওয়ার জন্য ডিজাইন করা হয়েছে।



অন্যান্য তথ্য

পণ্যের বিবরণ প্রযুক্তিগত সেবা
ট্রিন্টফার হর্স ট্রান্সফরমার রেডিয়েটর ফিন প্রোডাকশন লাইন আন্তর্জাতিক মান পূরণ করে এবং আরও অর্থনৈতিক এবং প্রতিযোগিতামূলক মূল্য সরবরাহ করে। গ্রাহককে কেন্দ্র করে থাকুন এবং আপনার কোম্পানিকে ব্যাপক প্রাক-বিক্রয় এবং বিক্রয়োত্তর পরিষেবা যেমন ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণ প্রদান করুন।

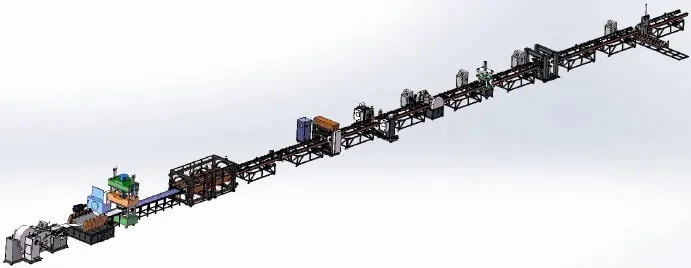

সম্পূর্ণ স্বয়ংক্রিয় ট্রান্সফরমার রেডিয়েটর ফিন উত্পাদন লাইনবিন্যাস চিত্র

প্রাক বিক্রয় সেবা: চুক্তি স্বাক্ষরের আগে, কোম্পানিটি গ্রাহকদের বিভিন্ন উৎপাদন প্রক্রিয়া সমাধান এবং সরঞ্জামগুলির জন্য প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করে।

ইনস্টলেশন এবং কমিশনঃ চুক্তি অনুযায়ী, আমাদের কোম্পানি নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারীর দ্বারা নির্ধারিত ইনস্টলেশন সাইটে নিরাপদে সরঞ্জাম পরিবহন করবে,এবং টেকনিক্যাল সার্ভিস ইঞ্জিনিয়ারদের পাঠিয়ে সাইটটিতে এটি ইনস্টল করতে হবে. যখন ব্যবহারকারীর মৌলিক ইনস্টলেশন এবং কমিশনিং খুচরা যন্ত্রাংশ আছে, প্রযুক্তিগত সেবা প্রকৌশলী ব্যবহারকারীর জন্য মেশিন ইনস্টল এবং ডিবাগ করবে,ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশের পরিচ্ছন্নতা নিশ্চিত করা, পরিষ্কার এবং সুশৃঙ্খল।

বিক্রয়োত্তর প্রশিক্ষণ: কোম্পানিটি ক্রেতা বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (মিনিট 5 দিন) প্রদান করে। মূল বিষয়গুলির মধ্যে রয়েছেঃ

  • - সফটওয়্যার ব্যবহার নিয়ন্ত্রণ
  • - পাওয়ার অন / অফ পদ্ধতি
  • -প্যানেল এবং সফটওয়্যার প্যারামিটার সেটিংস
  • - মেশিনের মৌলিক পরিষ্কার ও রক্ষণাবেক্ষণ
  • - সাধারণ হার্ডওয়্যার ব্যর্থতা পরিচালনা
  • - অপারেশনাল সাবধানতা

সরঞ্জাম রক্ষণাবেক্ষণ

  • - চূড়ান্ত গ্রহণের পর এক বছরের গ্যারান্টি;
  • - গ্রাহক সেবা প্রতিক্রিয়া সময় 24 ঘন্টার মধ্যে হয়;
  • গ্যারান্টি মেয়াদ শেষ হওয়ার পর পেড মেরামতের ব্যবস্থা করা হয়।
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 14

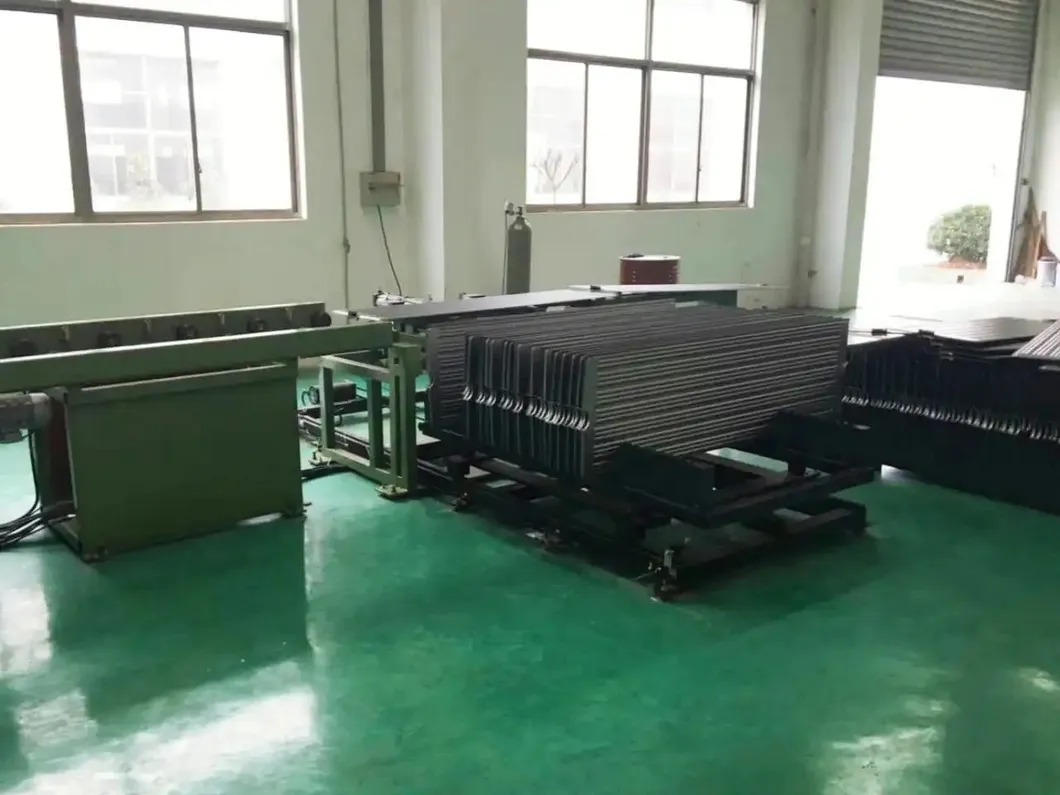

উৎপাদন ফলাফল
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 15


সরঞ্জাম কনফিগারেশন তালিকা

না. নাম মডেল Qty ইউনিট
1 স্বয়ংক্রিয় ভাঁজ মেশিন FJJ-0-0 1 সেট
2 রোলিং-ফর্মিং শিয়ারিং মেশিন সিএক্সজে০-০ 1 সেট
3 টার্নিং এবং সমাবেশ মেশিন FZJ-0-0 1 সেট
4 ডাবল হেড প্রি-স্পট ওয়েল্ডিং মেশিন DN60-2C 1 ইউনিট
5 গ্যান্ট্রি ১২-হেড স্পট ওয়েল্ডিং মেশিন এলএম-১২সি 1 ইউনিট
6 ডাবল সাইড সিউড ওয়েল্ডিং মেশিন 2*FVM160-2C 1 ইউনিট
7 রোলিং এবং লেভেলিং মেশিন জেপিজে-০-০ 1 ইউনিট
8 এন্ড পার্সিং মেশিন CQJ-0-0 1 ইউনিট
9 এন্ড আর্গন আর্ক ওয়েল্ডিং মেশিন YHH-4C 2 ইউনিট
10 সমাপ্ত পণ্যের স্ট্যাকিং মেশিন MDJ-0-0 1 ইউনিট
11 কনভেয়র র্যাক এসএসজে-০-০ 10 ইউনিট

কন্ট্রোল সিস্টেম তালিকা

বায়ুসংক্রান্ত এয়ারট্যাক
নিয়ন্ত্রণ মিটসুবিশি বা সিমেন্স
সার্ভো সিস্টেম ইয়াসকাওয়া
লিনিয়ার লেয়ারিংস & অ্যাকচুয়েটর THK
হাইড্রোলিক ইউসি
বৈদ্যুতিক স্নাইডার, সিমেন্স
