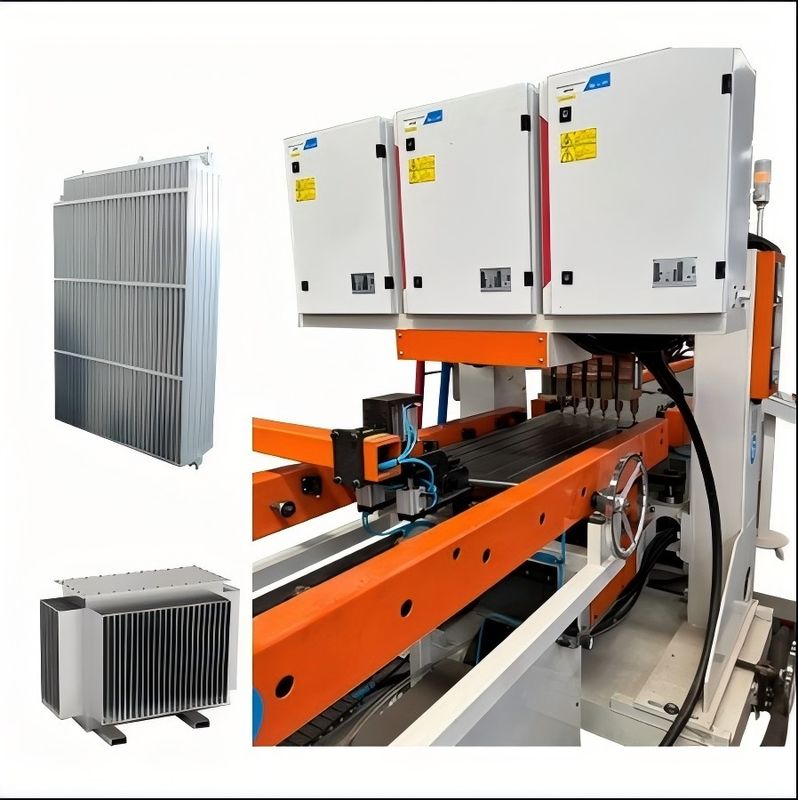

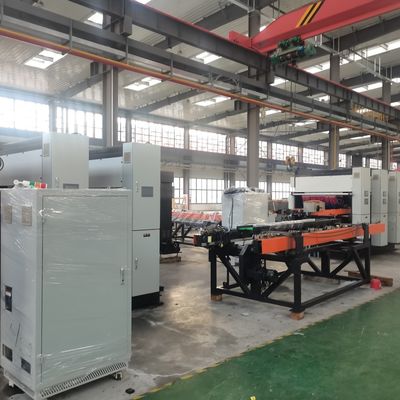

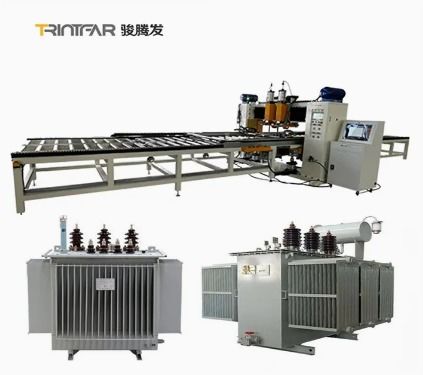

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন

বড় ইমেজ : ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Trintfar
সাক্ষ্যদান:	CE

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	10000~80000
প্যাকেজিং বিবরণ:	কাঠের বন্ধনী/কাঠের কেস
ডেলিভারি সময়:	90~120
পরিশোধের শর্ত:	এল/সি, ডি/এ, ডি/পি, টি/টি
যোগানের ক্ষমতা:	500

যোগাযোগ

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন

বিবরণ

ওয়ার্কপিস উপাদান:	ঠান্ডা ঘূর্ণিত প্লেট	ওয়ার্কপিস বেধ:	1 মিমি+1 মিমি বেধ 1.2 মিমি+1.2 মিমি বেধ
পণ্যের দৈর্ঘ্য:	650-4000 মিমি	পণ্যের প্রস্থ:	520 মিমি এবং 380 মিমি
অপারেশন উচ্চতা:	১ মিটার	উৎপাদন ক্ষমতা:	75 টুকরা/ঘন্টা (2 মি দীর্ঘ প্লেট)
বিশেষভাবে তুলে ধরা:	Transformer heat sink fins production line , Heat Sink Fins Automated Production Line

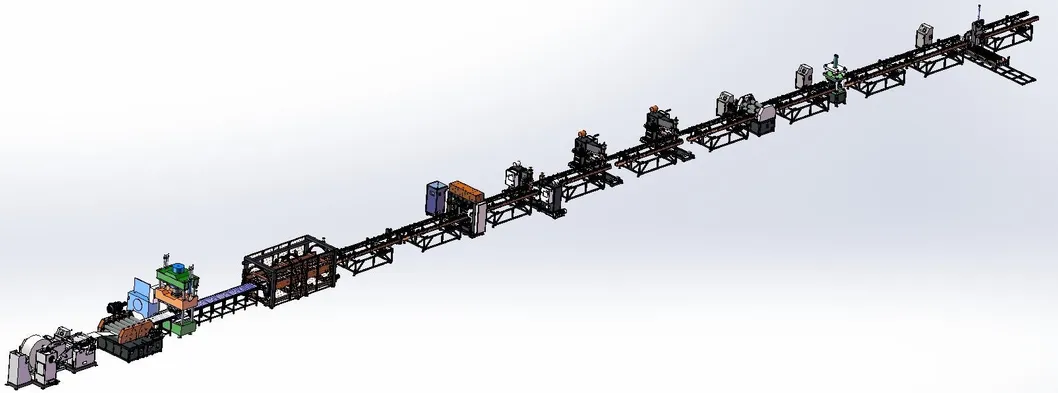

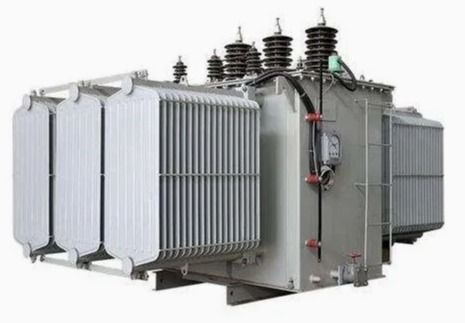

কর্মপ্রবাহ

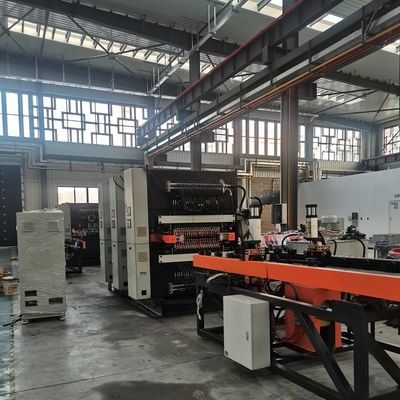

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 0

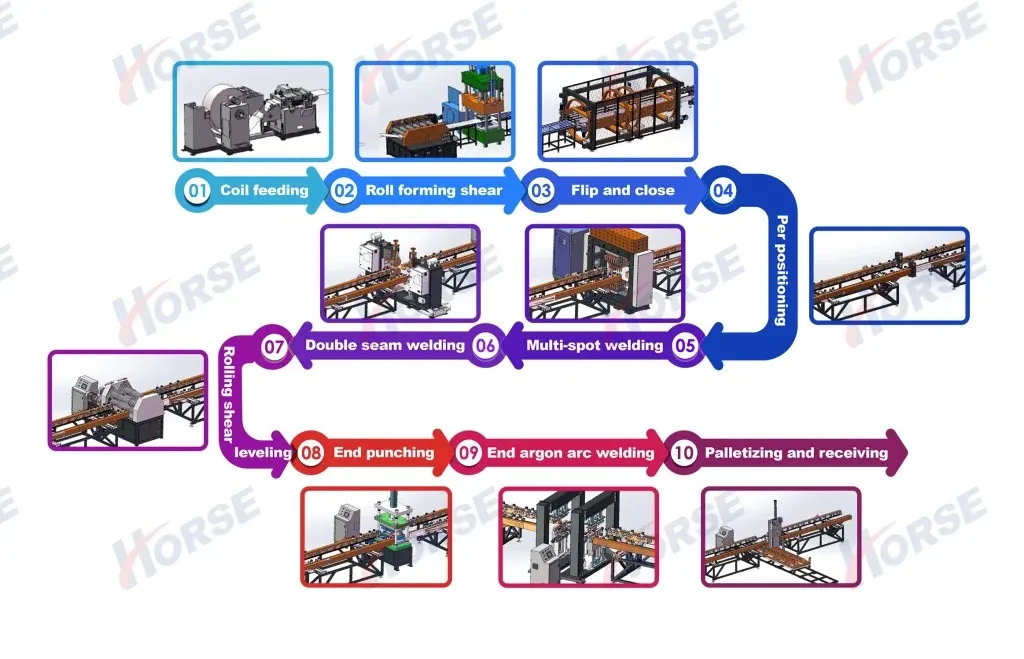

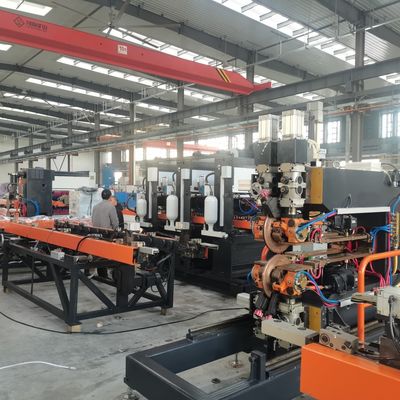

কাজের প্রবাহঃডিকোলিং→রোল ফর্মিং→ হাইড্রোলিক প্রেস→ টার্ন ওভার → মাল্টিপল স্পট ওয়েল্ডিং→ সাইড সিউম ওয়েল্ডিং → হেড ওয়েল্ডিং → সাইড শিয়ারিং → হেড কাটিং → শেষ পণ্য → স্বয়ংক্রিয় প্যানেল স্ট্যাকিং মেশিন

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 1

না	নাম	পরিমাণ	নোট
1	সক্ষমতা	কনফিগারেশন 75 টুকরা/ঘন্টা	২ মিটার লম্বা পণ্যের উপর ভিত্তি করে
2	অপারেটর	১ জন	লাইন পরিদর্শন ও রক্ষণাবেক্ষণ, লাইনটিতে উপাদান সরবরাহ এবং উপাদান র্যাক প্রতিস্থাপনের জন্য একজন ব্যক্তি দায়ী
3	সরঞ্জাম ক্ষেত্র		65 মিটার লম্বা * 6.5 মিটার প্রশস্ত * 2 মিটার উচ্চ
4	সরঞ্জাম শক্তি বিতরণ		পাওয়ার সাপ্লাই ভোল্টেজ ৪১৫ ভি +/- ১০%, ৩৩০ কেভিএ

প্রোডাক্ট লেজেন্ড

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 2

না	নাম	নোট
1	ওয়ার্কপিসের উপাদান	কোল্ড রোলড প্লেট
2	ওয়ার্কপিসের বেধ	1mm+1mm বেধ 1.2mm+1.2mm বেধ
3	পণ্যের দৈর্ঘ্য	৬৫০-৪০০০ মিমি
4	পণ্যের প্রস্থ	৫২০ মিমি ও ৩৮০ মিমি
5	অপারেশন উচ্চতা	১ মিটার
6	উৎপাদন ক্ষমতা	75 টুকরা/ঘন্টা (2 মিটার দীর্ঘ প্লেট)
7	অনুভূমিক বিন্দু দূরত্ব	ন্যূনতম 75 মিমি সর্বোচ্চ 88 মিমি
8	উল্লম্ব বিন্দু দূরত্ব	৪০-১০০ মিমি
9	সংরক্ষিত ট্রিমিং প্রস্থ	৫ মিমি
10	কাঁধের কোণ	8°, বৃত্তাকার কোণ ছাড়া কমন কাঁধ
11	ম্যানিফোল্ড ব্যাসার্ধ	Φ89mm

রোল ফর্মিং মেশিনের কাঠামোর স্কিম্যাটিক চিত্র

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 3

রোলিং ফর্মিং স্টেশন
1রোলিং স্পিডঃ ৬-১৪ মিটার/মিনিট
2. নিয়মিত রোলিং চাপ
3. শেষ পাঞ্চঃ 315 টন হাইড্রোলিক প্রেস
4. রোটারি এনকোডার এবং সার্ভো ড্রাইভ সিস্টেম রেডিয়েটর পীন দৈর্ঘ্য এবং আকার সঠিকতা নিয়ন্ত্রণ
5. একটি একক টুকরা সমতলতা নিশ্চিত করার জন্য একটি সমতলতা প্রক্রিয়া দিয়ে সজ্জিত
6. unrolled উপাদান আনলোডিং র্যাক উপর স্থাপন করা হয় (একটি লোড ক্ষমতা 5 টন)
লোডিং ট্রলি দিয়ে এবং শীট মধ্যে ঘূর্ণিত।

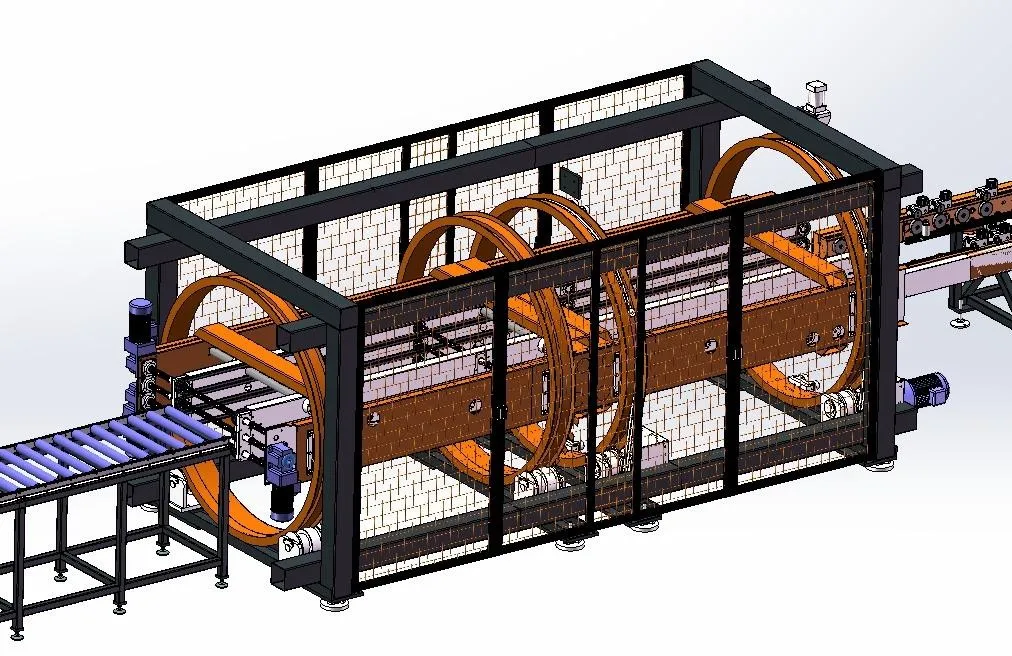

ফ্লিপ ল্যামিনেটিং মেশিনের কাঠামোর স্কিম্যাটিক চিত্র

ফ্লিপিং এবং যোগদান স্টেশন
1. পরিবহন গতিঃ 5 ~ 15M / মিনিট;
2. রেডিয়েটরের ফিনের 180 ডিগ্রি ফ্লিপিং উপলব্ধি করুন;
3ফ্লিপিং ডিভাইসটি ঘোরানো র্যাক, ফ্লিপিং র্যাক, ট্রান্সমিশন সিস্টেম, ফ্লিপিং ডিভাইস, ধাক্কা দেওয়ার ডিভাইস এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।
4. যখন প্রথম শীট পূর্বনির্ধারিত অবস্থানে পৌঁছে, ফ্লিপিং ডিভাইস অন্য দিকে conveying rack এটি flips. তারপর যখন দ্বিতীয় শীট পূর্বনির্ধারিত অবস্থানে পৌঁছে,ধাক্কা ডিভাইস কাজ করে এবং এটি প্রথম শীট উপর ধাক্কা, এবং যোগদান সম্পন্ন হয়.

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 4

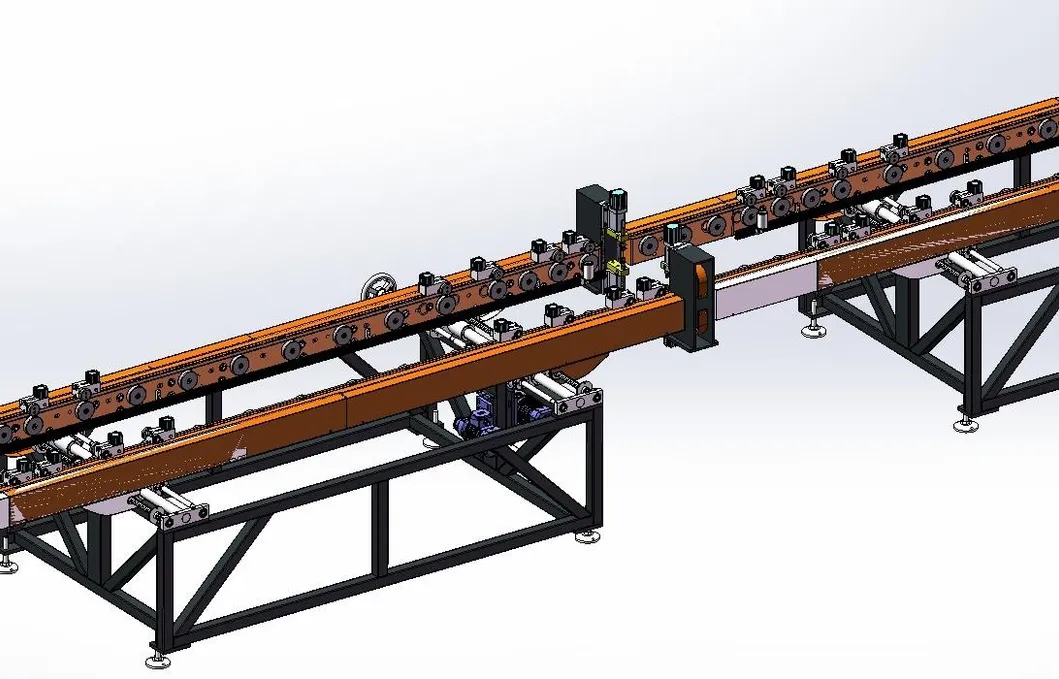

ডাবল হেড প্রি-স্পট ওয়েল্ডিং মেশিনের স্কিম্যাটিক ডায়াগ্রাম

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 5

ডাবল হেড প্রি-স্পট ওয়েল্ডিং স্টেশন
1. স্পট ওয়েল্ডিং চাপ ডিভাইস দুটি সেট;
2. পাওয়ার ৬০ কেভিএ;
3. ফ্লিপিং এবং সমাবেশ সম্পন্ন হওয়ার পরে, প্রি-স্পট ওয়েল্ডিং মেশিনটি মাল্টি-স্পট ওয়েল্ডিংয়ের ব্যবহার নিশ্চিত করার জন্য দুটি ওয়ার্কপিসকে স্থির এবং সারিবদ্ধ করতে ব্যবহৃত হয়।
4বায়ুসংক্রান্ত উপাদানঃ এয়ারট্যাক, এসএমসি;
5ট্রান্সমিশন মোটর:
6পিএলসি: মিটসুবিশি;
7টাচ স্ক্রিন:
8ইলেকট্রিক উপাদানঃ স্নাইডার।

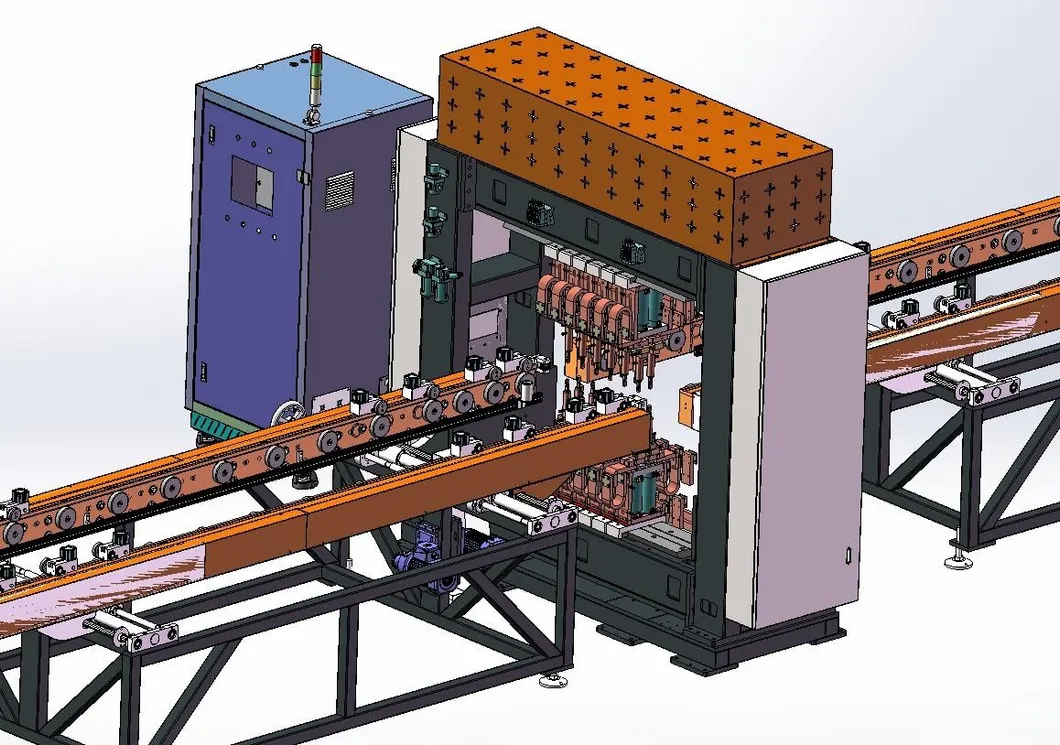

গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিনের স্কিম্যাটিক ডায়াগ্রাম

গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং স্টেশন
1.১২ সেট স্পট ওয়েল্ডিং চাপ ডিভাইস;
2. ডাবল হেড ওয়েল্ডিং হেড, প্রতি সারিতে 6 পয়েন্ট;
3. এসি পাওয়ার সাপ্লাই সংখ্যাঃ 12 সেট;
4পাওয়ারঃ ১২*৫০ কেভিএ;
5. দক্ষতা উন্নত করার জন্য ডাবল সারি ঝালাই;
6বায়ুসংক্রান্ত উপাদানঃ এয়ারট্যাক, এসএমসি;
7. ট্রান্সমিশন মোটর: Wanxin. 8. পিএলসি: Mitsubishi; টাচ স্ক্রিনঃ Weiluntong;
9ইলেকট্রিক উপাদানঃ স্নাইডার।

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 6

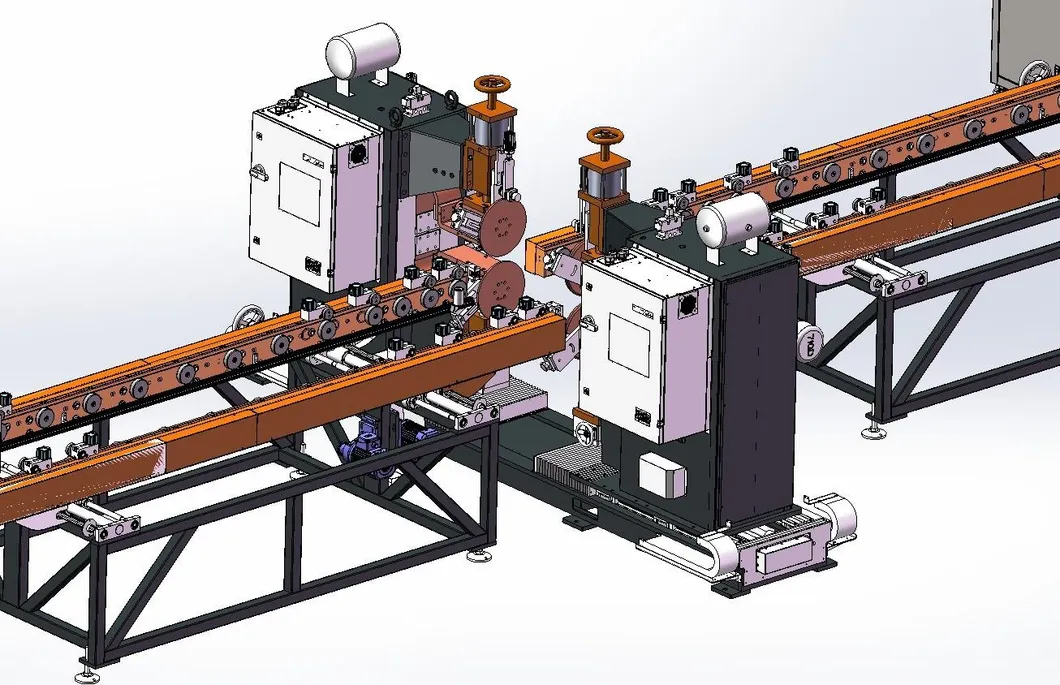

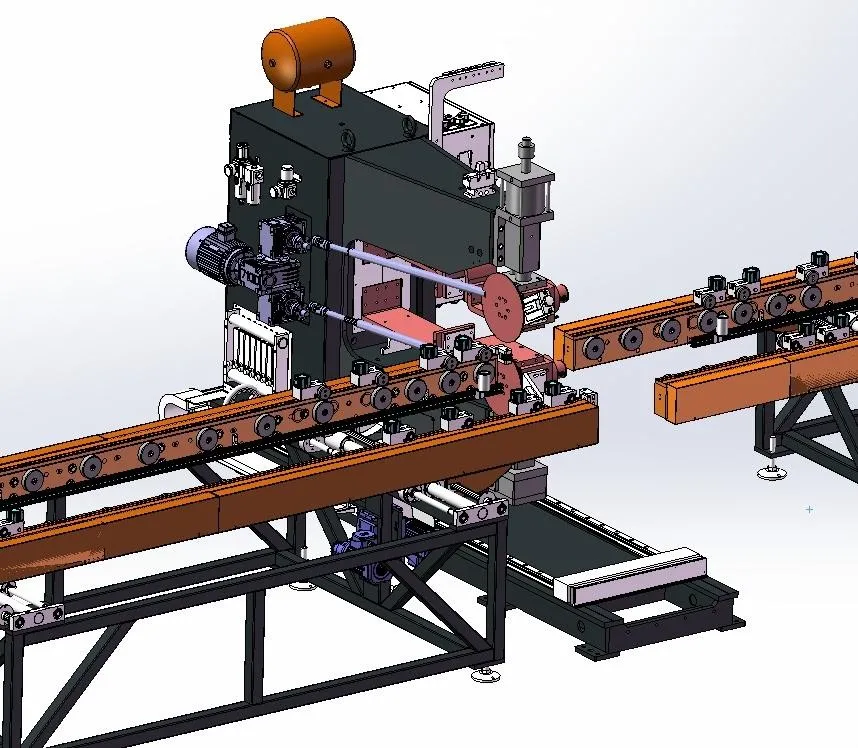

ডাবল সিউড ওয়েল্ডিং মেশিনের স্কিম্যাটিক চিত্র

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 7

ডাবল সাইড সিউড ওয়েল্ডিং
মেশিন ওয়েল্ডিং স্টেশন
1. দুটি সেট সিউম ওয়েল্ডিং মেশিন উভয় পক্ষের উপর সমান্তরালভাবে সাজানো হয়;
2. 4 সেট সিউম ওয়েল্ডিং চাপ মাথা;
3. পরিবর্তনশীল ফ্রিকোয়েন্সি ওয়েল্ডিং পাওয়ার সাপ্লাই সংখ্যাঃ 2 সেট;
4পাওয়ারঃ ২*১৬০ কেভিএ;
5সর্বোচ্চ চাপঃ ১২০০০ এন;
6. ডিফারেনশিয়াল ট্রান্সমিশন প্রক্রিয়া গ্রহণ করা হয়;
7. সিউড ওয়েল্ডিং গতিঃ 0-2.8m/min;
8বায়ুসংক্রান্ত উপাদানঃ এয়ারট্যাক, এসএমসি;
9. ট্রান্সমিশন মোটর: Wanxin. 10. পিএলসি: Mitsubishi; টাচ স্ক্রিনঃ Weiluntong;
11ইলেকট্রিক উপাদানঃ স্নাইডার;
12- লিনিয়ার রেলঃ হুইন।

সংক্ষিপ্ত পাশের সিউড ওয়েল্ডিং মেশিন

সংক্ষিপ্ত পার্শ্ব স্তর ওয়েল্ডার ওয়েল্ডিং স্টেশন -2 সেট
1. প্রতিটি সেট সিউড ওয়েল্ডিং চাপ মাথা;
3. একক ইনভার্টার ওয়েল্ডিং পাওয়ার সাপ্লাই সংখ্যাঃ 1 সেট;
4. একক সরঞ্জামের শক্তি: ২০০ কেভিএ;
5সর্বোচ্চ চাপঃ ১২০০০ এন;
6. ডিফারেনশিয়াল ট্রান্সমিশন মেকানিজম ব্যবহার করুন;
7. সিউড ওয়েল্ডিং গতিঃ 0-2m/min;

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 8

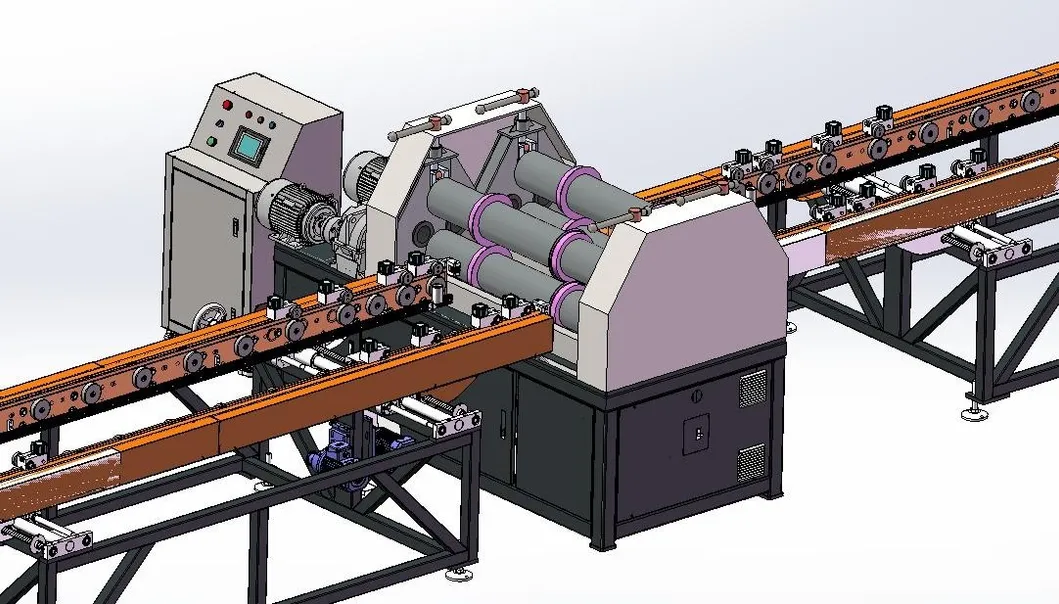

রোলিং শেয়ার লেভেলিং মেশিনের স্কিম্যাটিক চিত্র

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 9

রোলিং শিয়ারিং এবং লেভেলিং স্টেশন
1এটি মেশিন বক্স, ড্রাইভ ডিভাইস, কাঁচি ডিভাইস, প্রান্ত পেষণ যন্ত্রপাতি, সমতলকরণ যন্ত্রপাতি, ইলেকট্রনিক কন্ট্রোল সিস্টেম, বায়ুসংক্রান্ত সিস্টেম ইত্যাদি গঠিত;
2. রোলিং shear ডিস্ক দুই পক্ষের কাটা ব্যবহার করা হয়। কাটার ডিস্ক উপাদান খাদ টুল ইস্পাত, যা প্রভাব প্রতিরোধী, পরিধান প্রতিরোধী এবং একটি দীর্ঘ সেবা জীবন আছে;
3. রোলিং সিয়ারের উভয় পাশের প্রস্থের ব্যবধান সামঞ্জস্যযোগ্য এবং দৃ firm়ভাবে লক করা হয়;
4. রোলিং শেয়ারিংয়ের পর প্রান্ত উপাদানটি রোলিং কাটার হুইল দ্বারা কাটা হয়;
5. রোলিং শিয়ারিংয়ের পর পণ্যটি স্তরায়ন চাকা দ্বারা সোজা করা হয়;
6 রোলিং শিয়ারিং গতি 2-6m/min;
7ড্রাইভিং পাওয়ার: ৪ কিলোওয়াট।

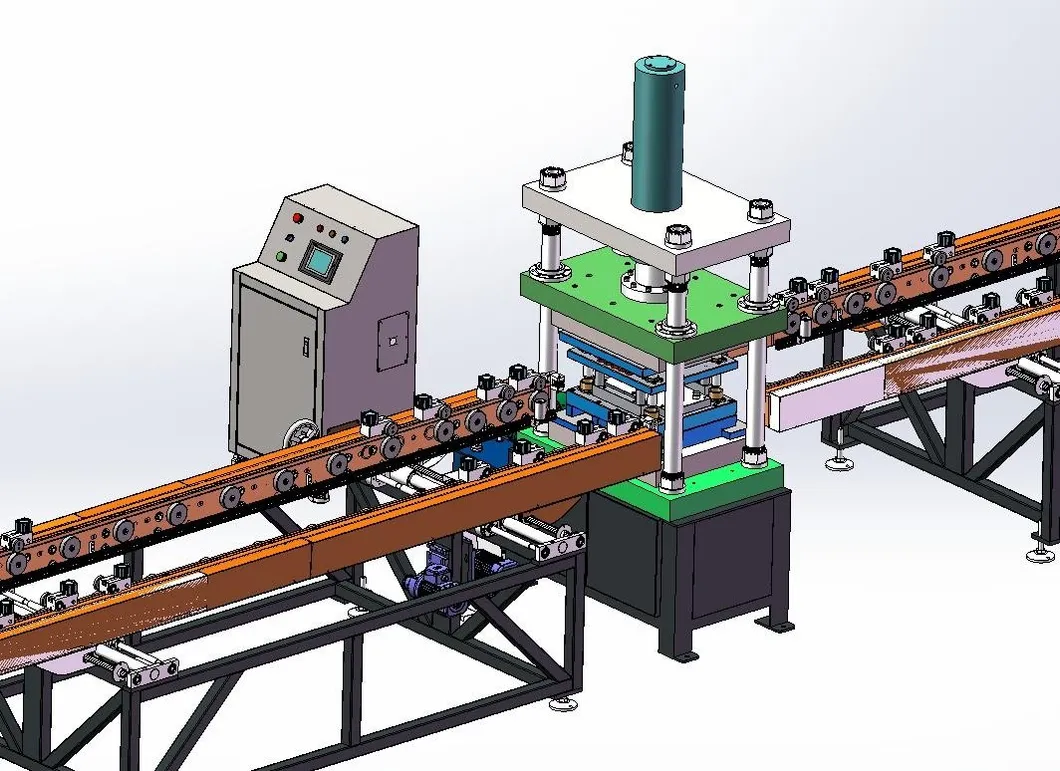

প্রান্ত punching মেশিনের স্কিম্যাটিক চিত্র

এন্ড পার্সিং স্টেশন
1. এটি একটি বেস, একটি উত্তোলন প্রক্রিয়া, একটি punching ফ্রেম, একটি punching die, একটি punching সিলিন্ডার, একটি উত্তোলন সিলিন্ডার এবং একটি জলবাহী স্টেশন গঠিত;
2. এটি প্রান্তের সারিবদ্ধতা এবং ধারাবাহিকতা নিশ্চিত করার জন্য খুলে যাওয়া প্রান্তগুলি কাটার জন্য ব্যবহৃত হয়;
3. পঞ্চিং ডাই পঞ্চিং শক্তি কমাতে একটি বেভেল প্রান্ত সঙ্গে ডিজাইন করা হয়;
4. প্যান্সিং মেশিন চাপঃ 160T.

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 10

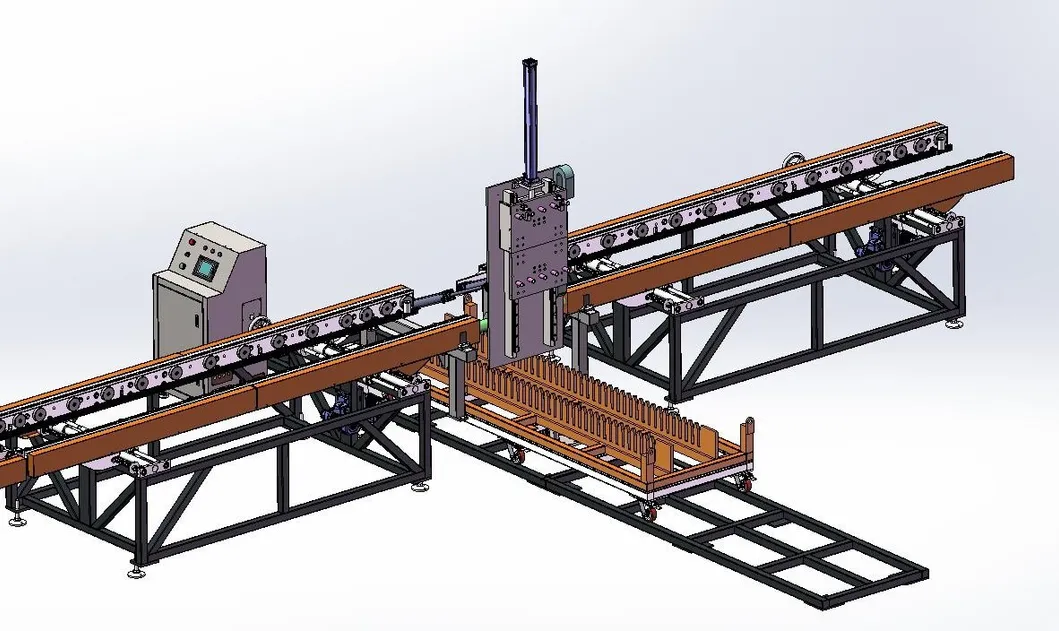

সমাপ্ত পণ্য প্যালেটিজার এর স্কিম্যাটিক চিত্র

ট্রান্সফরমার হিট সিঙ্ক ফিনের জন্য অটোমেটেড উৎপাদন লাইন 11

প্যালেটিজিং স্টেশন
1. একক প্যালেটিজিং র্যাকের সঞ্চয় পরিমাণঃ 40 টুকরা;
2প্যালেটের দূরত্বঃ ৪৫ মিমি;
3. ধরার পদ্ধতিঃ যখন উপাদানটি প্রবাহিত হয়, তখন সিলিন্ডারটি ক্ল্যাম্প করে, এবং প্যালেটিজিং র্যাকের উপর উপাদানটি রাখার জন্য গ্র্যাপারটি 90 ডিগ্রি ঘোরায়;
4উপাদান কার্ট কাজ পদ্ধতিঃ এটি servo stepping আন্দোলন ব্যবহার করে, এবং একটি টুকরা স্থাপন করার পরে পরবর্তী উপাদান স্থাপন অবস্থান সরানো, যতক্ষণ না সমগ্র র্যাক পূর্ণ হয়,এবং তারপর উপাদান কার্ট ম্যানুয়ালি প্রতিস্থাপন করা হয়;

সরঞ্জাম কনফিগারেশন তালিকা

না	নাম	মডেল	qty	ইউনিট	মন্তব্য
1	স্বয়ংক্রিয় রোলিং মেশিন	FJJ-0-0	1	সেট
2	রোল ফর্মিং ক্যারি	সিএক্সজে০-০	1	সেট
3	ফ্লিপ বন্ধ মেশিন	FZJ-0-0	1	সেট
4	ডাবল হেড প্রি-স্পট ওয়েডার	DN60-2C	1	ইউনিট
5	গ্যান্ট্রি ১২ হেড স্পট ওয়েল্ডিং মেশিন	এলএম-১২সি	1	ইউনিট
6	লং সাইড সিউড ওয়েল্ডার	2*FVM160	1	ইউনিট
7	সংক্ষিপ্ত প্রান্তের সিলিং ওয়েডার	2*FVM160	1	ইউনিট
8	রোল ফ্ল্যাটিং মেশিন	জেপিজে-০-০	1	ইউনিট
9	এন্ড পার্সিং মেশিন	CQJ-0-0	1	ইউনিট
10	সমাপ্ত পণ্য প্যালেটিজার	MDJ-0-0	1	ইউনিট
11	কনভেয়র র্যাক	এসএসজে-০-০	11	সেট

স্পেসিফিকেশন

BVM-170KVA	পরামিতি
ইনপুট ভোল্টেজ	৩৮০±১০% (ত্রি-ফেজ) ৫০ এইচজেড
ইনপুট পাওয়ার	২x২৫০ কেভিএ
সেকেন্ডারি ভোল্টেজ	11.৩ ভি
সর্বাধিক শর্ট সার্কিট বর্তমান	৫০ কেএ
আইসোলেশন প্রতিরোধের	ফিউজাল আইসোলেশন প্রতিরোধের ইনপুট শক্তি ≥ 2.5MΩ
কাজের পরিবেশ	তাপমাত্রা≤40oC, আর্দ্রতা≤90%
সিলিন্ডার মডেল	*Φ16080**
সর্বাধিক কাজের চাপ	১২০০০এন
বায়ু উৎস চাপ	0.6 এমপিএ
জল উৎস চাপ	0.15 এমপিএ থেকে 0.30 এমপিএ
পানির প্রবাহ	৩০ লিটার/মিনিট
ওয়েল্ডিং হুইল ব্যাসার্ধ	২৮০ মিমি
