পণ্যের বিবরণ:
|
Trademark: | TRINTFAR | Origin: | China |
---|---|---|---|
Production Capacity: | 50 Set/Sets Per Month | Capacity config: | 150-200Pcs/8h |
Operators: | Manual line(7-8 people)Automatic line(5-6 people) | Equipment power distribution: | 550KW |
Air Requirement: | 1.1m³/min | Water Requirement: | 10-25m³/h |

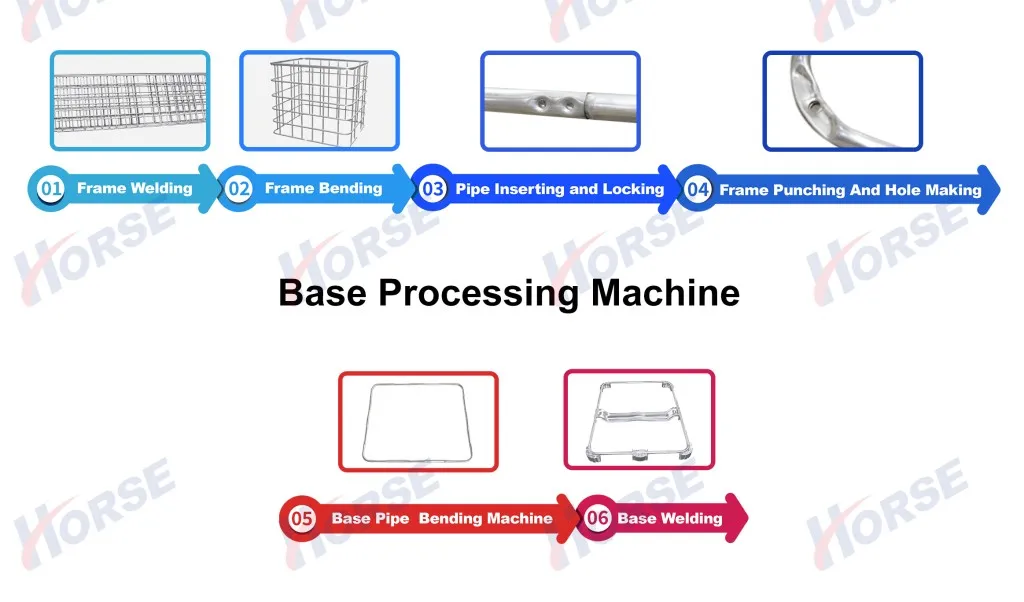

কর্মপ্রবাহ
কাজের প্রবাহ:
ফ্রেম প্রসেসিং:ফ্রেম ওয়েল্ডিং → ফ্রেম নমন → পাইপ → সন্নিবেশ করা এবং লকিং → ফ্রেম পাঞ্চিং এবং গর্ত তৈরি
বেস প্রসেসিং:বেস পাইপ বাঁকানো মেশিন → বেস ওয়েল্ডিং
প্রধান সরঞ্জাম
ফ্রেম প্রসেসিং মেশিন

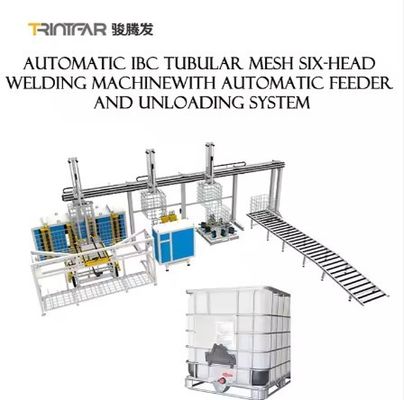

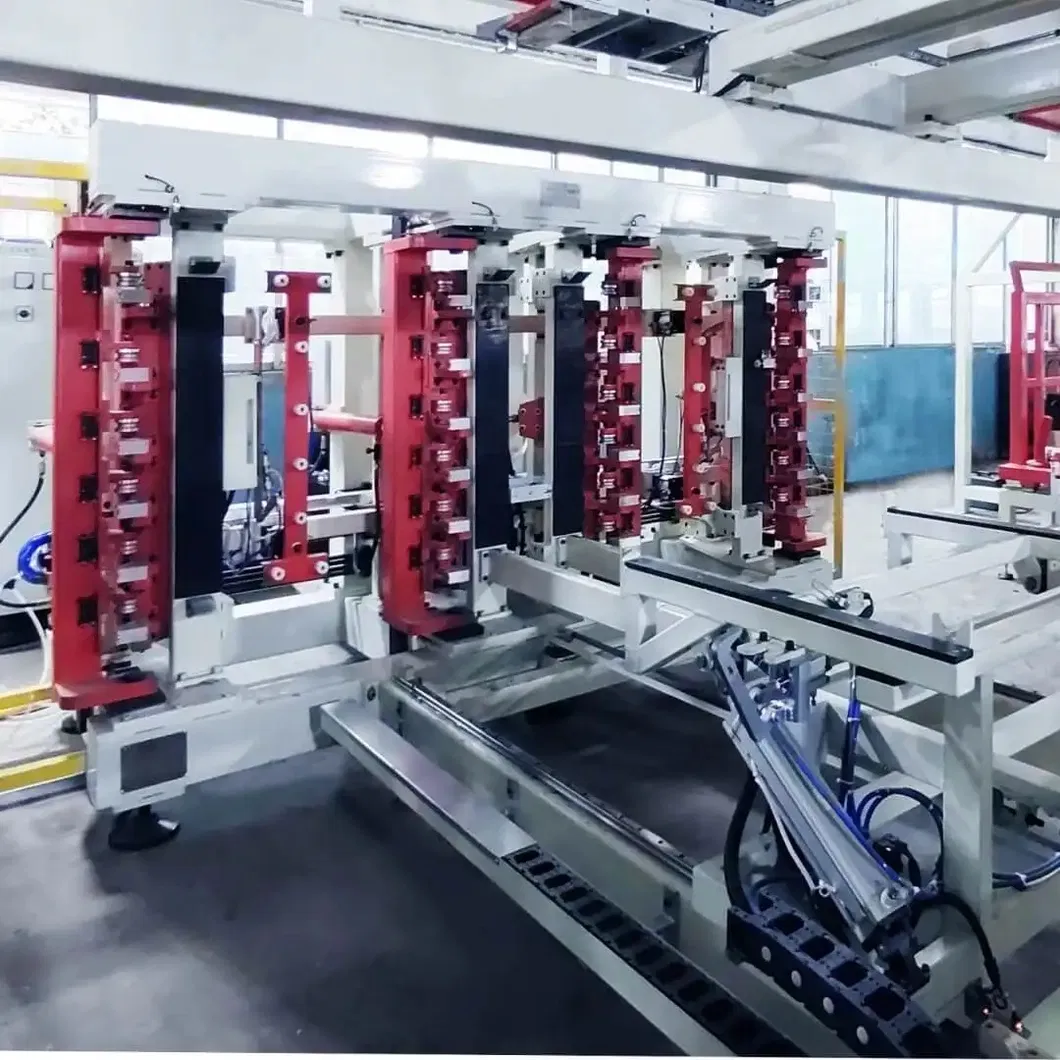

ফ্রেম ওয়েল্ডিং মেশিন ওয়েল্ডিং দক্ষতা: 45 সেকেন্ড/পিসি উচ্চ অনমনীয়তা এবং স্থিতিশীল অপারেশনের জন্য শক্তিশালী গ্যান্ট্রি কাঠামো। শক্তি-দক্ষ ld ালাইয়ের জন্য মাঝারি ফ্রিকোয়েন্সি ইনভার্টার পাওয়ার সাপ্লাই। 6 ওয়েল্ডিং হেডস এবং পাওয়ার সিস্টেমগুলি, প্রতিটি নির্ভরযোগ্য ওয়েল্ড স্পটগুলির জন্য স্বতন্ত্র বর্তমান সমন্বয় সহ। অবিচ্ছিন্ন অপারেশনের জন্য ডাবল-লেয়ার ফিডার ডিজাইন: একটি ফিডার ওয়েল্ড করার সময়, অন্যটি উপকরণগুলি লোড করে। সুনির্দিষ্ট অবস্থানের জন্য সার্ভো-চালিত স্টেপিং বেল্ট সহ স্বয়ংক্রিয় স্টেপিং ওয়েল্ডিং। স্বয়ংক্রিয় ডেমোল্ডিং: সিলিন্ডারটি আনলোডিংয়ের জন্য প্রস্তুত হওয়ার জন্য ওয়েল্ডিংয়ের পরে বের করে দেয়। স্বয়ংক্রিয় আনলোডিং: সার্ভো-নিয়ন্ত্রিত গ্র্যাবার ওয়েলড পণ্যকে মনোনীত অবস্থানে স্থানান্তরিত করে, শ্রম হ্রাস এবং দক্ষতা উন্নত করে। 90 ° সহজ পরিবহণের জন্য আনলোডিং ফিডারটি ঘোরানো। |
![]() |
|
ফ্রেম বাঁকানো মেশিন উচ্চ নমন নির্ভুলতা, স্থিতিশীল অপারেশন এবং দক্ষতার জন্য পুরো ফ্রেম প্রসেসিং। প্রতি 15-20 এর দশকে একটি ফ্রেম বাঁকানো। বিশেষ নমন ভারসাম্য সিস্টেম ফ্রেমের তির্যক নির্ভুলতা নিশ্চিত করে। উচ্চ অটোমেশনের জন্য এইচএমআই + পিএলসি নিয়ন্ত্রণ। স্বয়ংক্রিয় লোডিং/আনলোডিং, কর্মীদের হ্রাস করার জন্য ম্যানিপুলেটর বিকল্প। বিভিন্ন পাইপ বাঁকানোর জন্য দ্রুত ছাঁচ পরিবর্তন। দ্রুত প্রতিক্রিয়া, কম জড়তা এবং উচ্চ নির্ভুলতা সহ সার্ভো হাইড্রোলিক সিস্টেম। মডুলার ডিজাইন গ্রাহকের প্রয়োজনের ভিত্তিতে অটোমেশনের জন্য কাস্টমাইজেশনের অনুমতি দেয়। |
![]() |
![]() |

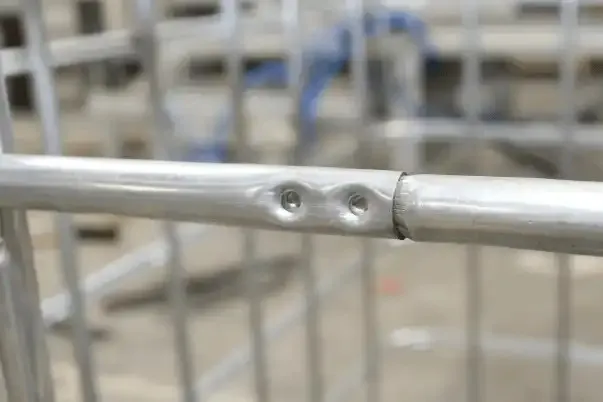

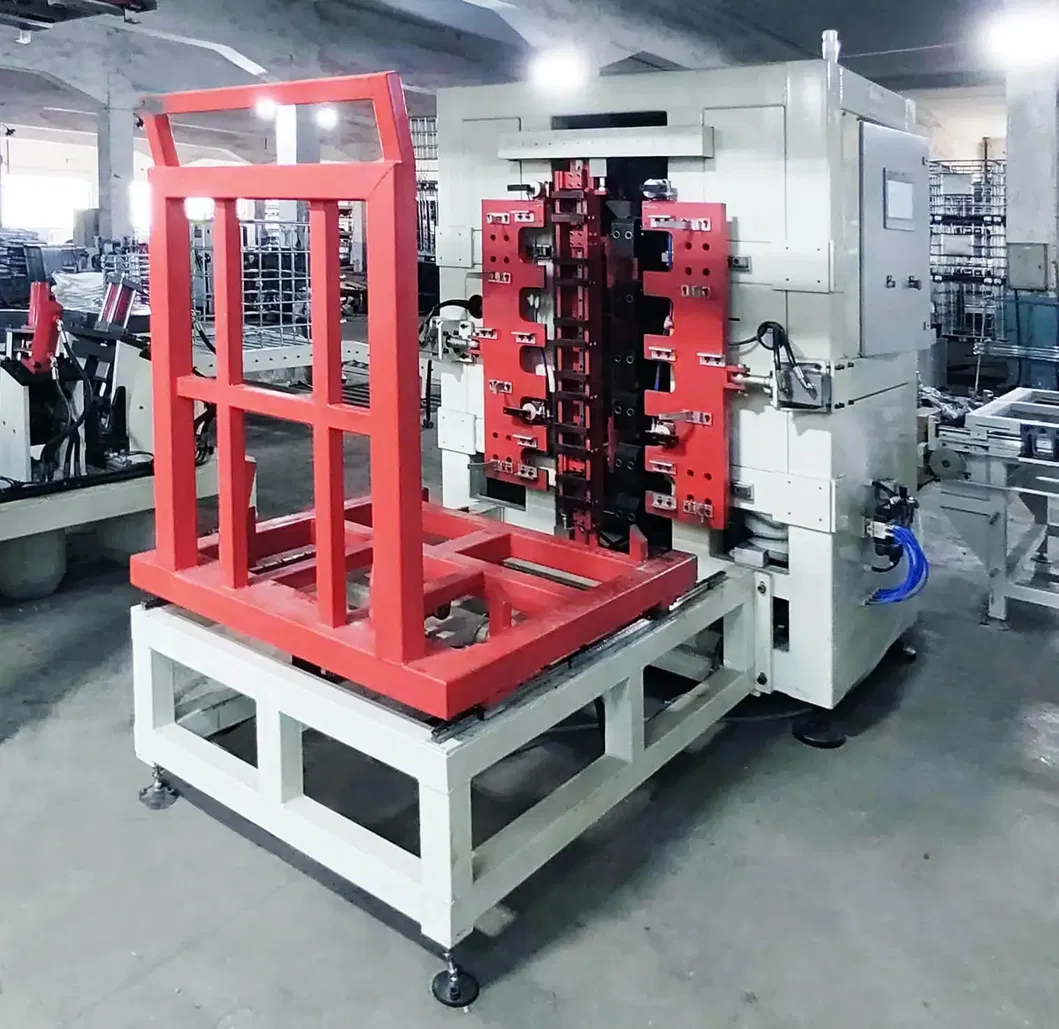

ফ্রেম লকিং মেশিন দক্ষতা এবং গুণমান: লকিং প্রক্রিয়াটি সম্পূর্ণ হতে প্রায় 25-30 সেকেন্ড সময় নেয়। উচ্চ সন্নিবেশের নির্ভুলতা, শক্তিশালী লকিং, স্থিতিশীল এবং দক্ষ অপারেশনের জন্য সামগ্রিকভাবে মেশিন ফ্রেম প্রক্রিয়াজাত করা। উচ্চ অটোমেশনের জন্য এইচএমআই + পিএলসি নিয়ন্ত্রণ। স্বয়ংক্রিয় লোডিং/আনলোডিং, কর্মীদের হ্রাস করার জন্য ম্যানিপুলেটর বিকল্প। সহজ ছাঁচ প্রতিস্থাপনের সাথে বিভিন্ন লকিং পাইপের প্রয়োজনীয়তাগুলি পূরণ করতে দ্রুত ছাঁচ পরিবর্তন। দ্রুত প্রতিক্রিয়া, কম জড়তা এবং উচ্চ নির্ভুলতা সহ সার্ভো হাইড্রোলিক সিস্টেম। মডুলার ডিজাইন গ্রাহকের প্রয়োজনের ভিত্তিতে অটোমেশনের কাস্টমাইজেশনের অনুমতি দেয়। |
![]() |
|
খোঁচা এবং গর্ত তৈরির মেশিন দক্ষতা এবং গুণমান: লকিং প্রক্রিয়াটি সম্পূর্ণ হতে প্রায় 25-30 সেকেন্ড সময় নেয়। মেশিন ফ্রেম: উচ্চ নির্ভুলতা, স্থিতিশীল এবং দক্ষ অপারেশনের জন্য পুরো শরীরের প্রক্রিয়াজাতকরণ। নিয়ন্ত্রণ সিস্টেম: উচ্চ অটোমেশনের জন্য এইচএমআই + পিএলসি। ম্যানিপুলেটর: স্বয়ংক্রিয় লোডিং/আনলোডিং, কর্মীদের হ্রাস করার জন্য বিকল্প। দ্রুত ছাঁচ পরিবর্তন: বিভিন্ন পাইপ পাঞ্চিং প্রয়োজনীয়তা পূরণ করতে সহজেই ছাঁচগুলি প্রতিস্থাপন করুন। সার্ভো হাইড্রোলিক সিস্টেম: দ্রুত প্রতিক্রিয়া, কম জড়তা এবং উচ্চ নির্ভুলতা। মডুলার ডিজাইন: গ্রাহকের প্রয়োজনের ভিত্তিতে কাস্টমাইজযোগ্য অটোমেশন। |
বেস প্রসেসিং মেশিন

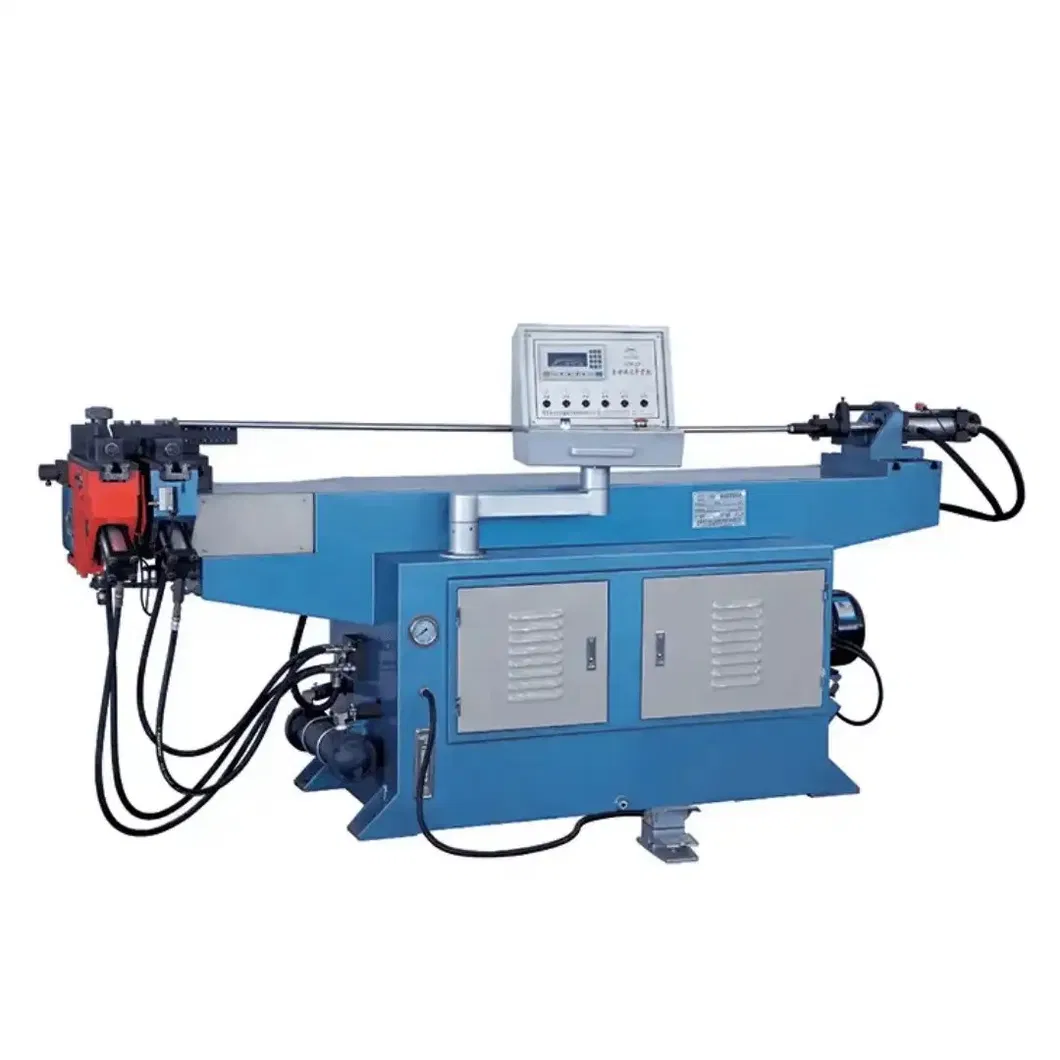

বেস পাইপ বেন্ডিং মেশিন | বেস পাইপ ওয়েল্ডিং মেশিন | |
![]() |
![]() |

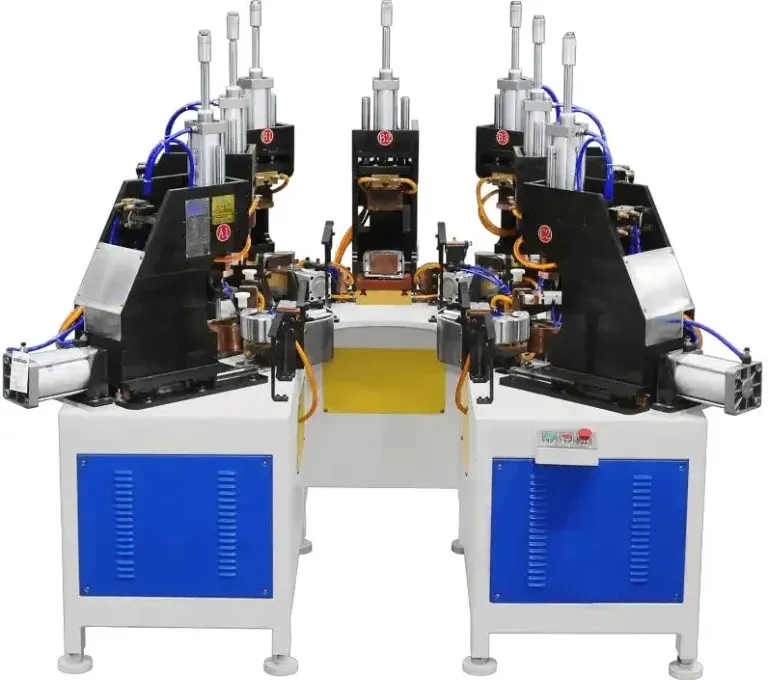

নকশা:বেস ফ্রেম ওয়েল্ডিংয়ের জন্য 7 ওয়েল্ডিং হেড সহ অনুভূমিক কাঠামো। অপারেটরকে কেবল লোড/আনলোড করা দরকার; ওয়েল্ডিং স্বয়ংক্রিয়। শক্তি:এমএফ ডিসি 160 কেভিএর 3 সেট। সুবিধা:পণ্যের গুণমান এবং উত্পাদন হার উন্নত করে, ব্যয় হ্রাস করে এবং ম্যানুয়াল ওয়েল্ডিংয়ের ফলে সৃষ্ট অস্থিরতা দূর করে। উচ্চতর অটোমেশন এবং উত্পাদন দক্ষতা। |
অন্যান্য তথ্য | ||

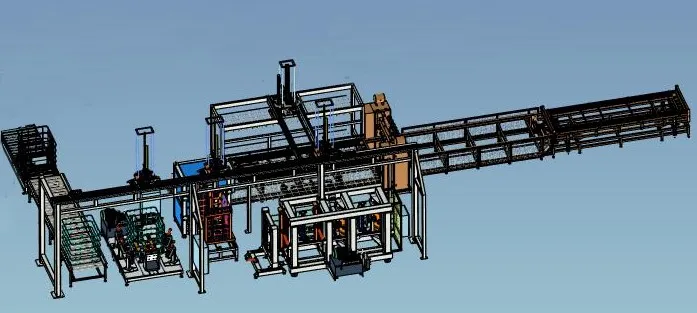

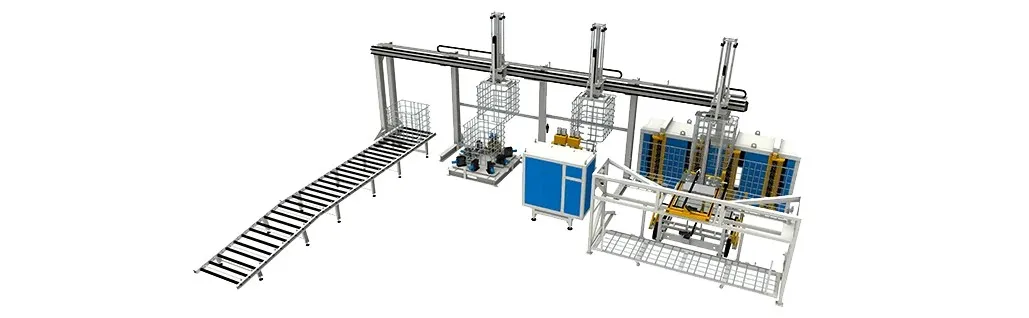

আইবিসি কেজ ফ্রেম উত্পাদন লাইন লেআউট ডায়াগ্রাম | ||
![]() |
![]() |
|

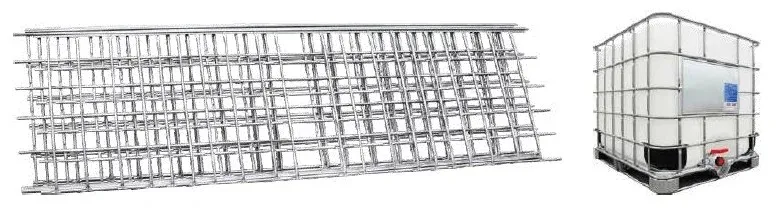

উত্পাদন ফলাফল | ||
![]() |
না | সরঞ্জামের নাম | ইউনিট | পরিমাণ | প্রধান ফাংশন |
1 | জাল গ্যান্ট্রি ওয়েল্ডিং মেশিন | ইউনিট | 1 | জাল মাল্টি-পয়েন্ট ওয়েল্ডিং |
2 | জাল স্বয়ংক্রিয় খাওয়ানো মেশিন | সেট | 1 | দীর্ঘ এবং সংক্ষিপ্ত টিউবগুলির স্বয়ংক্রিয় লোডিং |
3 | ম্যানিপুলেটর গ্রহণ জাল উপাদান | ইউনিট | 1 | জাল আনলোডিং (স্ট্যাকিং) |
4 | চার-অক্ষ বাঁকানো মেশিন | সেট | 1 | সঙ্কুচিত মাথা দিয়ে জাল নমন এবং গঠন |
5 | লকিং মেশিন | সেট | 1 | জাল নমন এবং ইন্টারলকিং |
6 | পঞ্চিং মেশিন সমতল | সেট | 1 | ফ্রেমের নীচে নীচের নলটি খোঁচা এবং কাটা |
7 | ফ্রেম ম্যানিপুলেটর | সেট | 1 | ফ্রেমটি ধরতে তিনটি ম্যানিপুলেটর উপরে এবং নীচে চলেছে |
8 | ইস্পাত পা ওয়েল্ডিং মেশিন | সেট | 1 | নীচের ফ্রেমের ইস্পাত পায়ে ld ালাই |
9 | ম্যানিপুলেটর গ্রহণের স্টিল ফুট ওয়েল্ডিং মেশিন উপাদান | সেট | 1 | ওয়েল্ডিংয়ের পরে নীচের ফ্রেমের বাইরে নেওয়া, স্থানান্তর এবং স্ট্যাকিং |
10 | স্বয়ংক্রিয় এয়ারটাইট মেশিন | সেট | 1 | লাইনারের দৃ ness ়তা পরীক্ষা করা |
11 | নীচের পাইপের জন্য স্বয়ংক্রিয় ডাবল বেন্ডিং মেশিন | সেট | 1 | সঙ্কুচিত, এমবসিং এবং নীচের নলটির বাঁক |
12 | কম্পন পরীক্ষা প্ল্যাটফর্ম | সেট | 1 | আইবিসি ব্যারেলগুলির দৃ ness ়তা এবং সুরক্ষা পরীক্ষা করা |
