বাড়ি পণ্যট্রান্সফরমার রেডিয়েটর ফিন উৎপাদন লাইন

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

ক্রেতার পর্যালোচনা
আপনি আমার ইমেইল ঠিকানা বা হোয়াটসঅ্যাপেও যোগাযোগ করতে পারেন। আপনার উত্তরের অপেক্ষায় রইলাম। sales-ftt@trintfar.cn হোয়াটসঅ্যাপঃ +৮৬ ১৫২১৬৮৮৩০৩৬ সাংহাই ট্রিন্টফার ইন্টেলিজেন্ট ইকুইপমেন্ট কো. লিমিটেড

—— প্রিয় বন্ধুরা

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

বড় ইমেজ :  কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Trintfar
সাক্ষ্যদান: CE
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: 10000~80000
প্যাকেজিং বিবরণ: কাঠের বন্ধনী/কাঠের কেস
ডেলিভারি সময়: 90~120
পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন

বিবরণ
ক্ষমতা কনফিগারেশন: 60 পিসি/ঘন্টা (2 এম পণ্যের উপর ভিত্তি করে) অপারেটর: 1 ব্যক্তি
সরঞ্জাম এলাকা: 65 মি*6.5 মি*2 মি (এল*ডাব্লু*এইচ) সরঞ্জাম শক্তি বিতরণ: 330KVA
বিশেষভাবে তুলে ধরা:

Radiator Fin Automatic Welding Production Line

,

Radiator Fin Welding Production Line

,

Fin Automatic Welding Production Line

কর্মপ্রবাহ

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 0

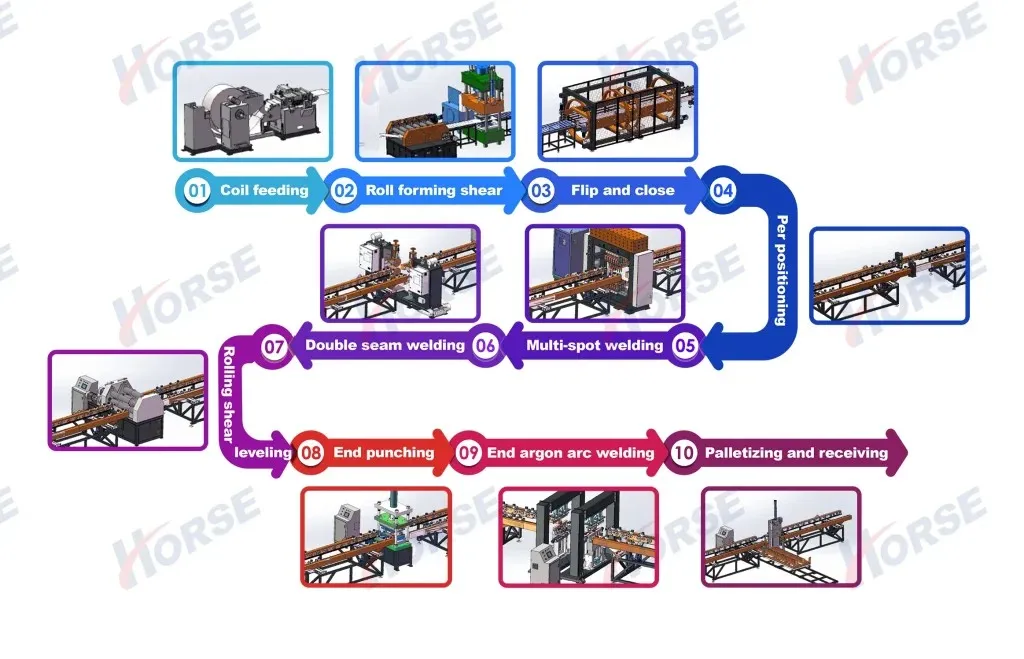

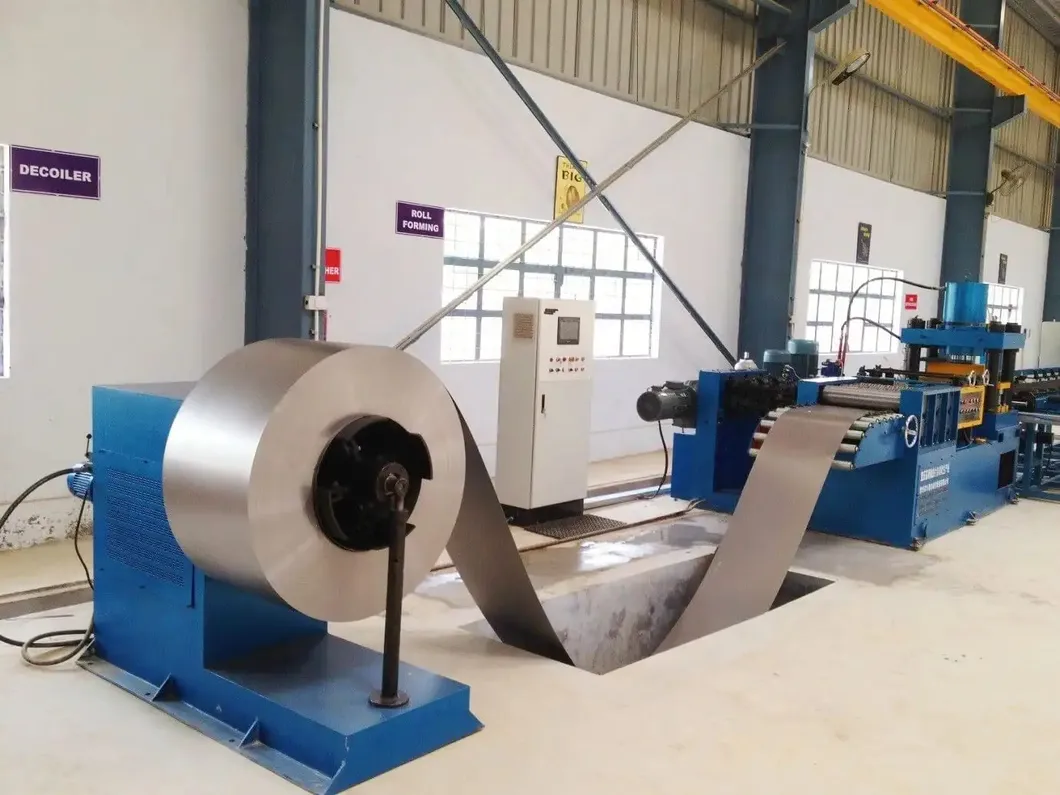

কাজের প্রবাহ: ডেকোয়েলিং → রোল ফর্মিং → হাইড্রোলিক প্রেস → টার্ন ওভার → একাধিক স্পট ওয়েল্ডিং → সাইড সিম ওয়েল্ডিং → হেড ওয়েল্ডিং → সাইড শিয়ারিং → মাথা কাটা → শেষ পণ্য → স্বয়ংক্রিয় প্যানেল স্ট্যাকিং মেশিন
প্রধান সরঞ্জাম

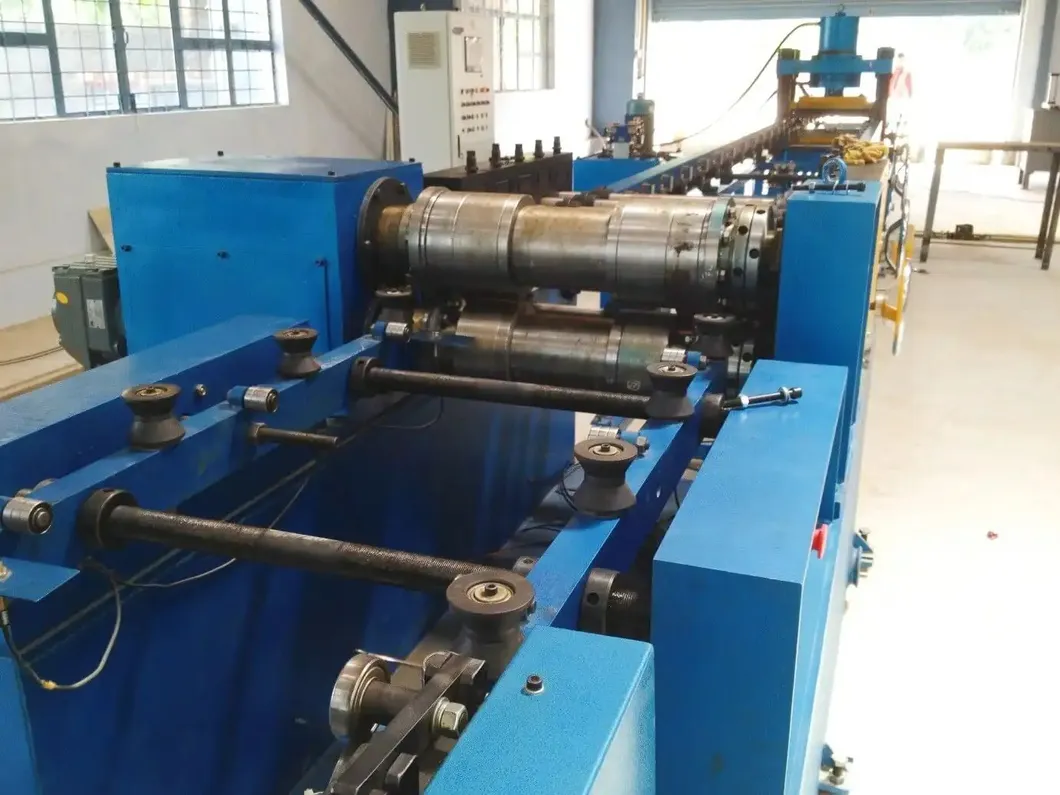

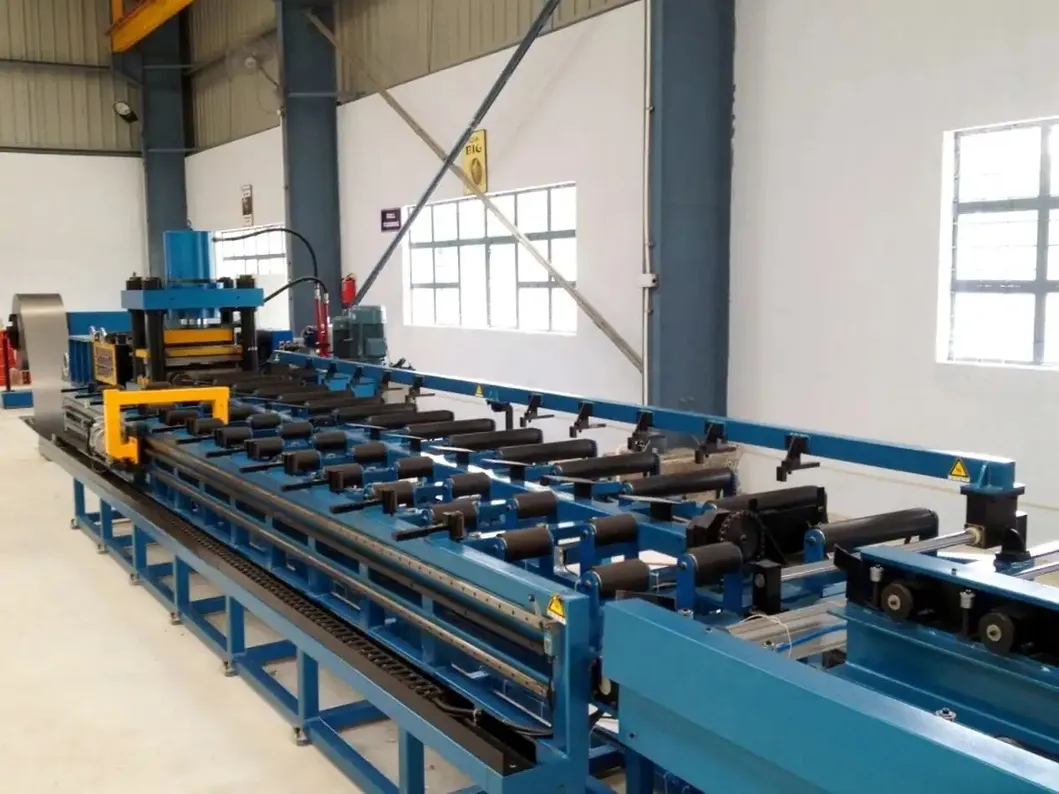

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 1 রোলিং ফর্মিং স্টেশন

ঘূর্ণায়মান গতি: 6-14 মি/মিনিট

সামঞ্জস্যযোগ্য চাপ

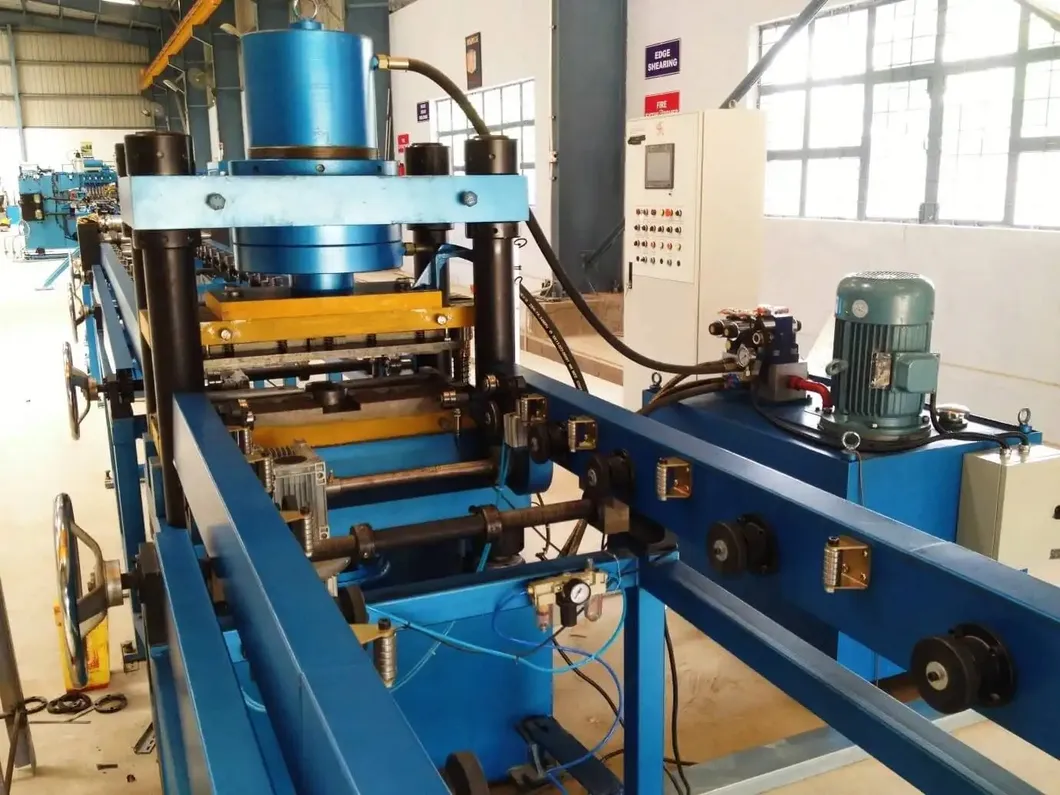

শেষ পাঞ্চ: 315-টন হাইড্রোলিক প্রেস

দৈর্ঘ্য/আকারের যথাযথতার জন্য রোটারি এনকোডার এবং সার্ভো ড্রাইভ

সমতলকরণ প্রক্রিয়াটি একক টুকরোটির সমতলতা নিশ্চিত করে

ট্রলির মাধ্যমে লোডিং এবং শীটগুলিতে রোলডের মাধ্যমে 5-টন আনলোডিং র্যাকের উপর স্থাপন করা অপ্রচলিত উপাদান

গ্রাহকের অনুরোধ অনুযায়ী al চ্ছিক বাফার পিট

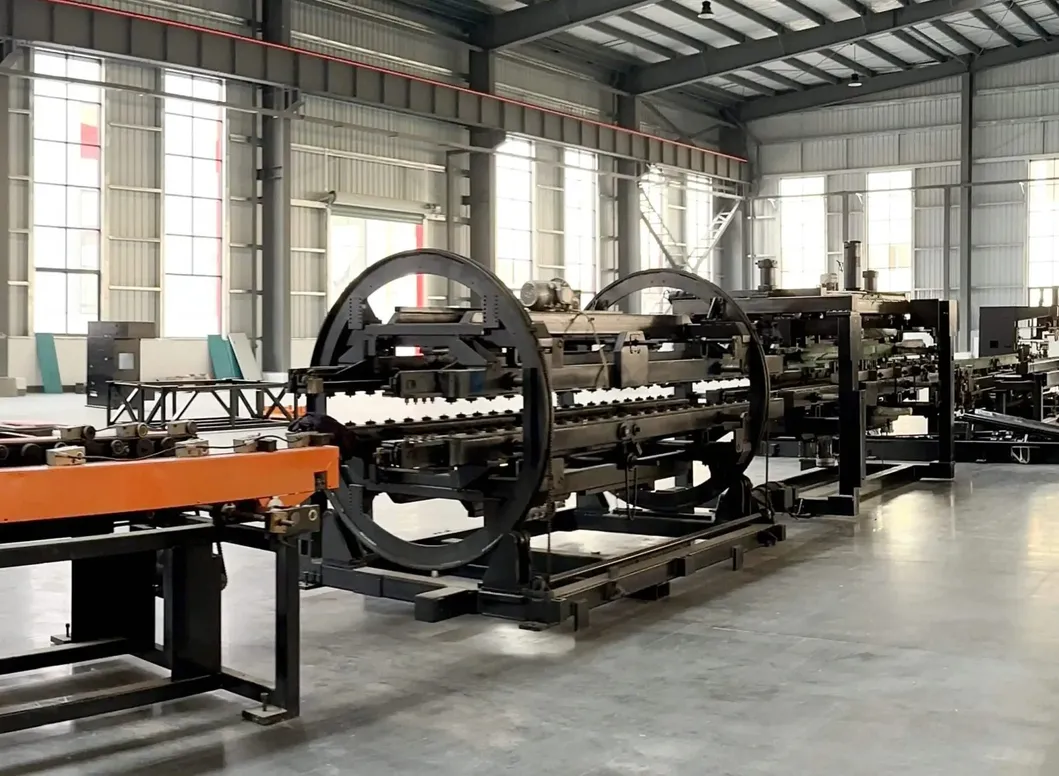

ফ্লিপিং এবং যোগদান স্টেশন

পৌঁছে দেওয়ার গতি: 5-15 মি/মিনিট

180 Ra রেডিয়েটার ফিনস ফ্লিপিং

ফ্লিপিং ডিভাইস: ঘোরানো র্যাক, ফ্লিপিং র্যাক, ট্রান্সমিশন সিস্টেম, ফ্লিপিং ডিভাইস, পুশিং ডিভাইস ইত্যাদি

প্রথম শীট প্রিসেট পজিশনে পৌঁছায় → বিপরীত কনভাইং র্যাকটিতে উল্টানো

দ্বিতীয় শীট প্রিসেট পজিশনে পৌঁছায় → পুশিং ডিভাইস এটিকে প্রথম শীটে নিয়ে যায়, যোগদানটি সম্পূর্ণ করে
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 2
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 3 ডাবল-হেড প্রি-স্পট ওয়েল্ডিং স্টেশন

স্পট ওয়েল্ডিং চাপ ডিভাইসগুলির দুটি সেট

শক্তি: 60 কেভিএ

ফ্লিপিং এবং অ্যাসেমব্লির পরে, প্রাক-স্পট ওয়েল্ডিং মেশিন মাল্টি স্পট ওয়েল্ডিংয়ের জন্য ওয়ার্কপিসগুলি সারিবদ্ধ করে এবং ফিক্স করে

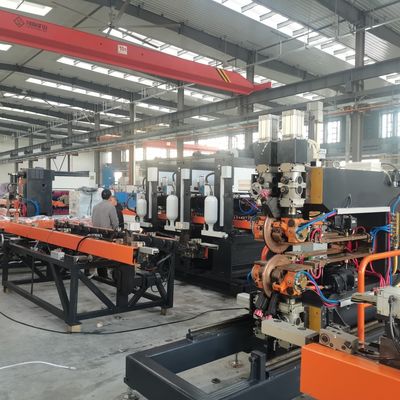

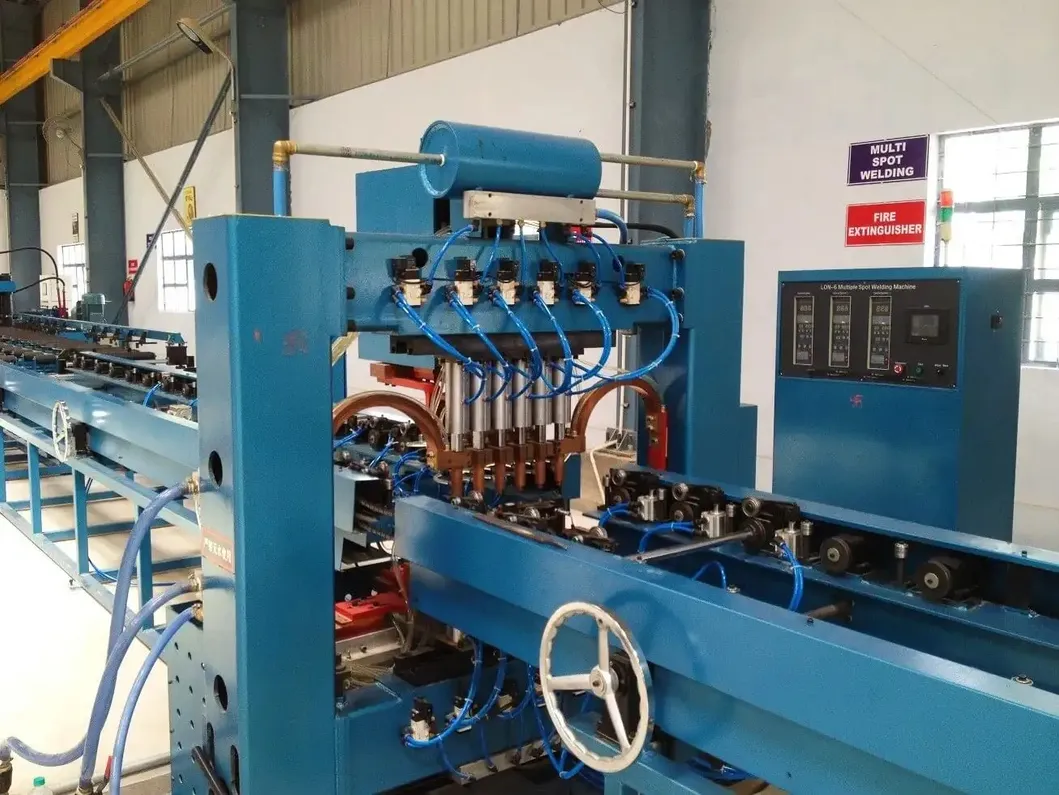

গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং স্টেশন

স্পট ওয়েল্ডিং চাপ ডিভাইসগুলির 12 সেট

ডাবল-হেড ওয়েল্ডিং হেড, 6 পয়েন্ট/সারি

এসি পাওয়ার সরবরাহ: 12 সেট

শক্তি: 12 * 50 কেভিএ

উন্নত দক্ষতার জন্য ডাবল-সারি ওয়েল্ডিং
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 4

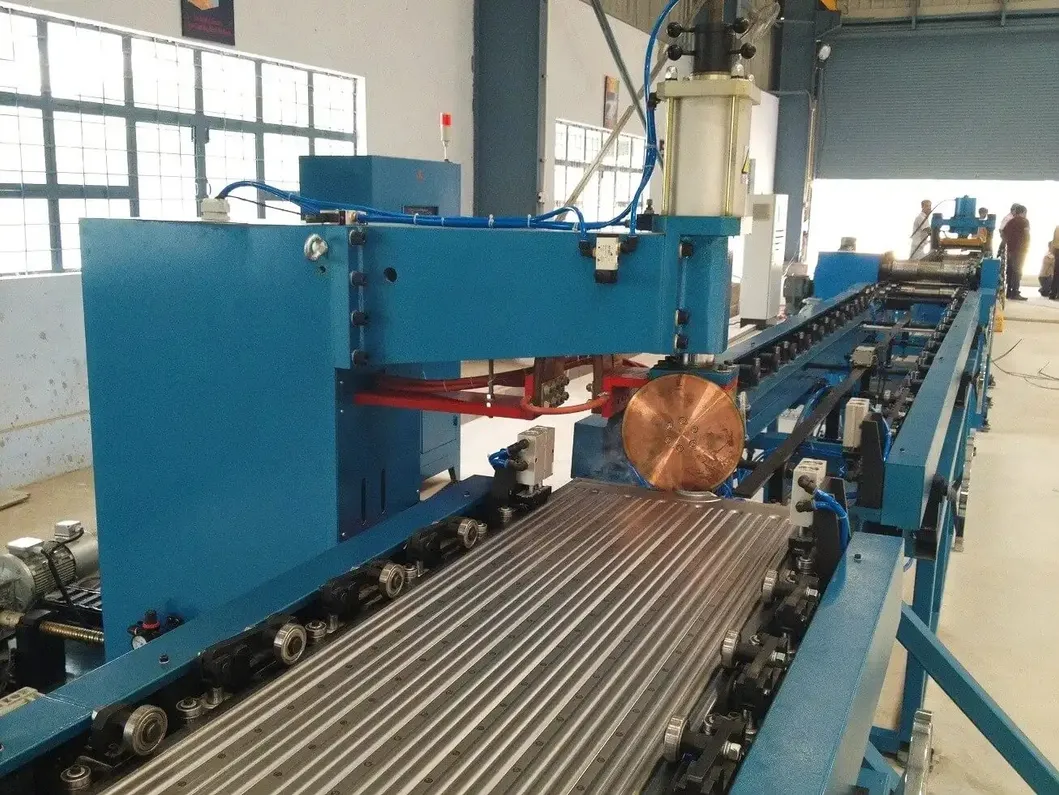

ডাবল-পার্শ্বযুক্ত সীম ওয়েল্ডিং স্টেশন

প্রতিসমভাবে সাজানো সিম ওয়েল্ডিং মেশিনের 2 সেট

4 সেট সিম ওয়েল্ডিং চাপ মাথা

ভেরিয়েবল ফ্রিকোয়েন্সি ওয়েল্ডিং পাওয়ার সরবরাহের 2 সেট

শক্তি: 2 * 160 কেভিএ

সর্বোচ্চ চাপ: 12,000 এন

ডিফারেনশিয়াল ট্রান্সমিশন প্রক্রিয়া

সীম ওয়েল্ডিং গতি: 0-2.8 মি/মিনিট
রোলিং শিয়ারিং এবং লেভেলিং স্টেশন

মেশিন বক্স, ড্রাইভ ডিভাইস, শিয়ারিং ডিভাইস, এজ ক্রাশিং মেকানিজম, লেভেলিং মেকানিজম, বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থা, বায়ুসংক্রান্ত সিস্টেম ইত্যাদি সমন্বয়ে গঠিত

রোলিং শিয়ার ডিস্ক উভয় পক্ষকে কেটে দেয়; অ্যালো টুল ইস্পাত দিয়ে তৈরি কাটার ডিস্ক (প্রভাব-প্রতিরোধী, পরিধান-প্রতিরোধী, দীর্ঘ পরিষেবা জীবন)

রোলিং শিয়ারিং গতি: 2-6 মি/মিনিট

ড্রাইভিং পাওয়ার: 4 কিলোওয়াট
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 5
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 6 শেষ পাঞ্চিং স্টেশন

বেস, উত্তোলন প্রক্রিয়া, খোঁচা ফ্রেম, খোঁচা মারা, পাঞ্চিং সিলিন্ডার, উত্তোলন সিলিন্ডার এবং হাইড্রোলিক স্টেশন সমন্বয়ে গঠিত

প্রান্ত প্রান্তিককরণ এবং ধারাবাহিকতা নিশ্চিত করতে আলগা প্রান্তগুলি শিয়ার করার জন্য ব্যবহৃত

পাঞ্চিং শক্তি হ্রাস করতে বেভেলড এজ দিয়ে মারা যায়

খোঁচা মেশিন চাপ: 160 টি
শেষ আর্গন আর্ক ওয়েল্ডিং স্টেশন

2 টি সরঞ্জাম সেট, প্রতিসমভাবে সাজানো

ওয়েল্ডিং ফ্রন্ট এন্ডের জন্য 1 সেট, ওয়ার্কপিসের ওয়েল্ডিং রিয়ার এন্ডের জন্য 1 সেট

প্যানাসোনিক আর্গন আর্ক ওয়েল্ডিং পাওয়ার সরবরাহের 4 সেট

বর্তমান পরিসীমা: 5-315 ক

ওয়েল্ডিং গতি: 300-600 মিমি/মিনিট
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 7
প্যালেটিজিং স্টেশন

প্যালেটিজিং র্যাক প্রতি স্টোরেজ কিউটি: 40 পিসি

প্যালেট স্পেসিং: 45 মিমি

দখল পদ্ধতি: সিলিন্ডার ক্ল্যাম্পস উপাদান, গ্রিপার র্যাকের উপর রাখার জন্য 90 ° পরিণত হয়

ম্যাটেরিয়াল কার্ট ওয়ার্কিং পদ্ধতি: সার্ভো স্টেপিং আন্দোলন, 1 টুকরো রাখার পরে পরবর্তী অবস্থানে চলে যায়, র্যাক পূর্ণ হলে ম্যানুয়াল কার্ট প্রতিস্থাপন



Al চ্ছিক আনুষঙ্গিক মেশিন

কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 8 কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 9 কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 10

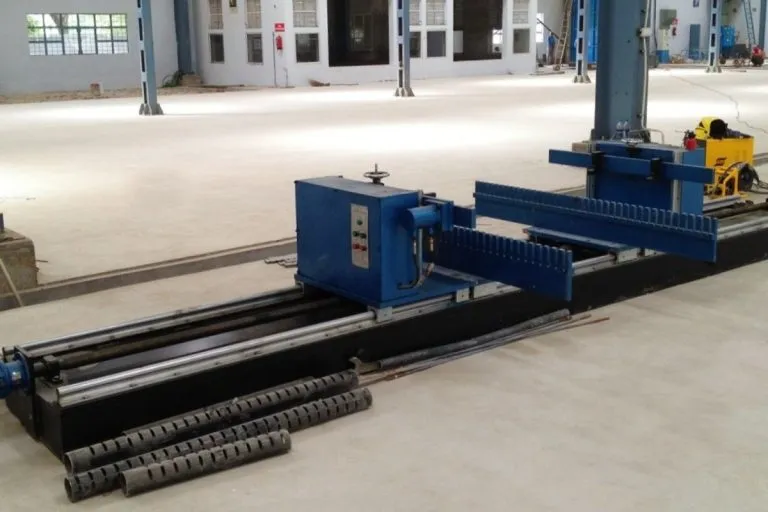

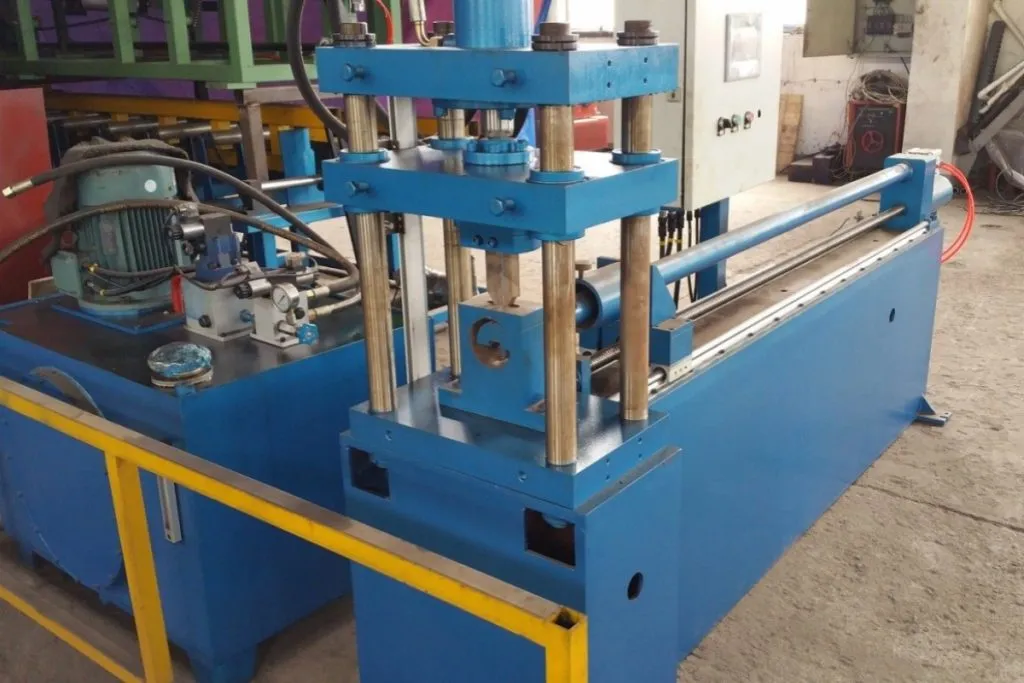

শিরোনাম পাইপ পাঞ্চিং মেশিন অ্যাসেম্বলি ফিক্সচার ফ্ল্যাঞ্জ ওয়েল্ডিং টেবিল ওয়েল্ডিং একত্রিত করার জন্য টেবিলটি ঘুরিয়ে দিন
শিরোনাম পাঞ্চ মেশিনটি স্বয়ংক্রিয়ভাবে একটি পাইপে 40 টি স্লট জোড়া তৈরি করতে সূচকগুলি (সর্বোচ্চ 40 প্যানেল)। পাইপটি প্রতি প্যানেলে 2 টি বিশেষ আকারের আয়তক্ষেত্রাকার স্লট দিয়ে কাটা হয়। অভ্যন্তরীণ সমর্থন খোঁচা দেওয়ার সময় বিকৃতি প্রতিরোধ করে। পাঞ্চ প্রতি চক্র সময়: ~ 6 সেকেন্ড। অনুভূমিক সমাবেশ ফিক্সচার হেডার পাইপগুলিতে রেডিয়েটার প্যানেলগুলি একত্রিত করতে সহায়তা করে। প্যানেলগুলি স্বয়ংক্রিয় স্ট্যাকিং মেশিনে এবং তারপরে ফিক্সচারে একটি র্যাক ফিক্সারে স্থাপন করা হয়। এক প্রান্তটি ম্যানুয়ালি দৈর্ঘ্যের জন্য সামঞ্জস্য করা হয়, অন্য প্রান্তটি ট্যাক ওয়েল্ডিংয়ের জন্য ধরে রাখতে এবং অবস্থান করতে একটি হাইড্রোলিক প্রেস ব্যবহার করে। চালিত ফ্ল্যাঞ্জ-মাউন্ট ফিক্সচারটি রেডিয়েটার সেন্টারলাইনে মাউন্টিং ফ্ল্যাঞ্জগুলি সঠিকভাবে সারিবদ্ধ করার জন্য ডিজাইন করা হয়েছে। প্যানেল দৈর্ঘ্য এবং সমাবেশের গভীরতার জন্য চালিত সমন্বয়গুলির সাথে, এটি উত্পাদন পরিবর্তনের জন্য দ্রুত পুনর্গঠনের অনুমতি দেয়। সার্ভো মোটর পজিশনিং সুনির্দিষ্ট সমাবেশগুলি নিশ্চিত করে। চালিত টার্নওভার ফিক্সচারটি রেডিয়েটার অ্যাসেমব্লির জন্য রেডিয়েটার উপাদানগুলিকে টার্নওভার করার জন্য ডিজাইন করা হয়েছে, একপাশ থেকে শিরোনাম পাইপটি ld ালাই করার পরে, তারপরে রেডিয়েটারটি অন্য দিকটি ওয়েল্ড করার জন্য টার্নওভার করুন।



অন্যান্য তথ্য

পণ্যের বিবরণ প্রযুক্তিগত পরিষেবা
ট্রিন্টফার হর্স ট্রান্সফর্মার রেডিয়েটার ফিন প্রোডাকশন লাইন আন্তর্জাতিক মান পূরণ করে এবং আরও অর্থনৈতিক এবং প্রতিযোগিতামূলক দাম সরবরাহ করে। গ্রাহককেন্দ্রিকতার সাথে মেনে চলুন এবং আপনার সংস্থাকে বিস্তৃত প্রাক বিক্রয় এবং বিক্রয় পরবর্তী পরিষেবা যেমন ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণের সাথে সরবরাহ করুন।

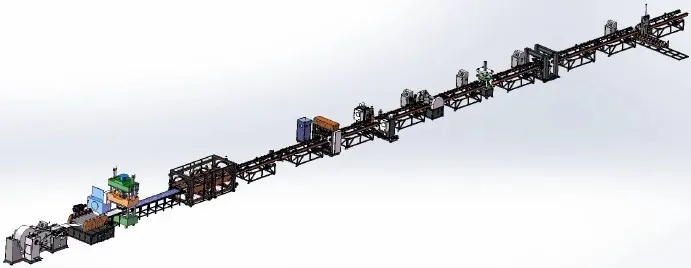

সম্পূর্ণ স্বয়ংক্রিয় ট্রান্সফর্মার রেডিয়েটার ফিন উত্পাদন লাইনলেআউট ডায়াগ্রাম

প্রাক বিক্রয় পরিষেবা: চুক্তিতে স্বাক্ষর করার আগে, সংস্থাটি গ্রাহকদের বিভিন্ন উত্পাদন প্রক্রিয়া সমাধান এবং সরঞ্জামের জন্য প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করে।

ইনস্টলেশন এবং কমিশনিং: চুক্তি অনুসারে, আমাদের সংস্থা নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারী দ্বারা মনোনীত ইনস্টলেশন সাইটে নিরাপদে সরঞ্জামগুলি পরিবহন করবে এবং এটি সাইটে ইনস্টল করার জন্য প্রযুক্তিগত পরিষেবা ইঞ্জিনিয়ারদের প্রেরণ করবে। যখন ব্যবহারকারীর বেসিক ইনস্টলেশন এবং কমিশন স্পিয়ার পার্টস থাকে, তখন প্রযুক্তিগত পরিষেবা প্রকৌশলী ব্যবহারকারীর ব্যবহারের জন্য মেশিনটি ইনস্টল এবং ডিবাগ করবেন, এটি নিশ্চিত করে যে ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশটি ঝরঝরে, পরিষ্কার এবং সুশৃঙ্খল।

বিক্রয় পরবর্তী প্রশিক্ষণ: সংস্থাটি ক্রেতার সাইট বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (মিনিট 5 দিন) সরবরাহ করে। মূল বিষয়গুলির মধ্যে রয়েছে:

  • কন্ট্রোল সফ্টওয়্যার ব্যবহার
  • -পাওয়ার চালু/বন্ধ পদ্ধতি
  • -প্যানেল এবং সফ্টওয়্যার প্যারামিটার সেটিংস
  • -ব্যাসিক মেশিন পরিষ্কার এবং রক্ষণাবেক্ষণ
  • -সাধারণ হার্ডওয়্যার ব্যর্থতা হ্যান্ডলিং
  • -অপারেশনাল সাবধানতা

সরঞ্জাম রক্ষণাবেক্ষণ

  • চূড়ান্ত গ্রহণযোগ্যতার পরে এক বছরের ওয়ারেন্টি;
  • -কাস্টোমার পরিষেবা প্রতিক্রিয়া সময় 24 ঘন্টার মধ্যে হয়;
  • -আন্নার সময়কালের পরে প্রদান করা হয়।
কুলিং করুগেটেড ফিন দেয়াল বিতরণ শক্তি ট্রান্সফরমার তেল নিমজ্জিত রেডিয়েটর ফিন স্বয়ংক্রিয় ঢালাই উত্পাদন লাইন 11
উত্পাদন ফলাফল


সরঞ্জাম কনফিগারেশন তালিকা

না নাম মডেল Qty ইউনিট
1 স্বয়ংক্রিয় আনওয়াইন্ডিং মেশিন এফজেজে -0-0 1 সেট
2 রোলিং ফর্মিং শিয়ারিং মেশিন সিএক্সজে -0-0 1 সেট
3 ঘুরিয়ে এবং একত্রিত করা মেশিন এফজেডজে -0-0 1 সেট
4 ডাবল-হেড প্রাক-স্পট ওয়েল্ডিং মেশিন Dn60-2c 1 ইউনিট
5 গ্যান্ট্রি 12-হেড স্পট ওয়েল্ডিং মেশিন এলএম -12 সি 1 ইউনিট
6 ডাবল-সাইড সীম ওয়েল্ডিং মেশিন 2*FVM160-2C 1 ইউনিট
7 ঘূর্ণায়মান এবং সমতলকরণ মেশিন জেপিজে -0-0 1 ইউনিট
8 শেষ পাঞ্চিং মেশিন সিকিউজে -0-0 1 ইউনিট
9 শেষ আর্গন আর্ক ওয়েল্ডিং মেশিন YHH-4C 2 ইউনিট
10 সমাপ্ত পণ্য স্ট্যাকিং মেশিন এমডিজে -0-0 1 ইউনিট
11 কনভেয়র র্যাক এসএসজে -0-0 10 ইউনিট

নিয়ন্ত্রণ সিস্টেম তালিকা

নিউম্যাটিকস এয়ারট্যাক
নিয়ন্ত্রণ মিতসুবিশি বা সিমেন্স
সার্ভো সিস্টেম ইয়াসকাওয়া
লিনিয়ার বিয়ারিংস এবং অ্যাকিউটিউটর থেক
জলবাহী ইউকি
বৈদ্যুতিক স্নাইডার, সিমেন্স
