আইবিসি গ্রিড বাঁক বাক্স স্বয়ংক্রিয় উত্পাদন লাইন গঠন

কর্মপ্রবাহ

কাজের প্রক্রিয়া:

ফ্রেম প্রক্রিয়াকরণ: ফ্রেম ওয়েল্ডিং → ফ্রেম বাঁকানো → পাইপ → সন্নিবেশ এবং লক করা → ফ্রেম পাঞ্চিং এবং ছিদ্র তৈরি

বেস প্রক্রিয়াকরণ: বেস পাইপ বাঁকানো মেশিন → বেস ওয়েল্ডিং


প্রধান সরঞ্জাম

ফ্রেম প্রক্রিয়াকরণ মেশিন

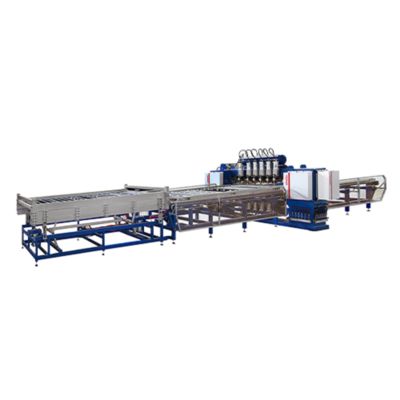

ফ্রেম ওয়েল্ডিং মেশিন ওয়েল্ডিং দক্ষতা: 45 সেকেন্ড/পিসি উচ্চ দৃঢ়তা এবং স্থিতিশীল অপারেশনের জন্য শক্তিশালী গ্যান্ট্রি কাঠামো। শক্তি-সাশ্রয়ী ওয়েল্ডিংয়ের জন্য মাঝারি-ফ্রিকোয়েন্সি ইনভার্টার পাওয়ার সাপ্লাই। 6টি ওয়েল্ডিং হেড ও পাওয়ার সিস্টেম, প্রতিটি নির্ভরযোগ্য ওয়েল্ড স্পটের জন্য স্বাধীন কারেন্ট সমন্বয়ের সাথে। একটানা অপারেশনের জন্য ডাবল-লেয়ার ফিডার ডিজাইন: একটি ফিডার যখন ওয়েল্ড করে, অন্যটি উপাদান লোড করে। সুনির্দিষ্ট পজিশনিংয়ের জন্য সার্ভো-চালিত স্টেপিং বেল্ট সহ স্বয়ংক্রিয় স্টেপিং ওয়েল্ডিং। স্বয়ংক্রিয় ডিমোল্ডিং: ওয়েল্ডিংয়ের পরে সিলিন্ডার বের করে, আনলোডের জন্য প্রস্তুত করে। স্বয়ংক্রিয় আনলোডিং: সার্ভো-নিয়ন্ত্রিত গ্র্যাবার ওয়েল্ড করা পণ্যকে নির্দিষ্ট অবস্থানে সরিয়ে নেয়, যা শ্রম হ্রাস করে এবং দক্ষতা উন্নত করে। সহজ পরিবহনের জন্য 90° ঘূর্ণায়মান আনলোডিং ফিডার।

ফ্রেম বাঁকানো মেশিন

উচ্চ বাঁকানো নির্ভুলতা, স্থিতিশীল অপারেশন এবং দক্ষতার জন্য সম্পূর্ণ-ফ্রেম প্রক্রিয়াকরণ। প্রতি 15-20 সেকেন্ডে একটি ফ্রেম বাঁকানো হয়।

বিশেষ বাঁকানো ব্যালেন্স সিস্টেম ফ্রেমের কৌণিক নির্ভুলতা নিশ্চিত করে।

উচ্চ অটোমেশনের জন্য HMI + PLC নিয়ন্ত্রণ।

স্বয়ংক্রিয় লোডিং/আনলোডিংয়ের জন্য ম্যানিপুলেটর বিকল্প, যা কর্মী হ্রাস করে।

বিভিন্ন পাইপ বাঁকানোর জন্য দ্রুত ছাঁচ পরিবর্তন।

দ্রুত প্রতিক্রিয়া, কম জড়তা এবং উচ্চ নির্ভুলতার সাথে সার্ভো হাইড্রোলিক সিস্টেম।

মডুলার ডিজাইন গ্রাহকের প্রয়োজন অনুযায়ী অটোমেশন কাস্টমাইজ করার অনুমতি দেয়।

ফ্রেম লকিং মেশিন

দক্ষতা এবং গুণমান: লকিং প্রক্রিয়াটি সম্পন্ন করতে প্রায় 25-30 সেকেন্ড সময় লাগে।

উচ্চ সন্নিবেশ নির্ভুলতা, শক্তিশালী লকিং, স্থিতিশীল এবং দক্ষ অপারেশনের জন্য একটি সম্পূর্ণ হিসাবে মেশিন ফ্রেম প্রক্রিয়া করা হয়।

উচ্চ অটোমেশনের জন্য HMI + PLC নিয়ন্ত্রণ।

স্বয়ংক্রিয় লোডিং/আনলোডিংয়ের জন্য ম্যানিপুলেটর বিকল্প, যা কর্মী হ্রাস করে।

সহজ ছাঁচ প্রতিস্থাপনের মাধ্যমে বিভিন্ন লকিং পাইপ প্রয়োজনীয়তা মেটাতে দ্রুত ছাঁচ পরিবর্তন।

দ্রুত প্রতিক্রিয়া, কম জড়তা এবং উচ্চ নির্ভুলতার সাথে সার্ভো হাইড্রোলিক সিস্টেম।

মডুলার ডিজাইন গ্রাহকের প্রয়োজন অনুযায়ী অটোমেশন কাস্টমাইজ করার অনুমতি দেয়।

পাঞ্চিং এবং ছিদ্র তৈরি মেশিন

দক্ষতা এবং গুণমান: লকিং প্রক্রিয়াটি সম্পন্ন করতে প্রায় 25-30 সেকেন্ড সময় লাগে।

মেশিন ফ্রেম: উচ্চ নির্ভুলতা, স্থিতিশীল এবং দক্ষ অপারেশনের জন্য সম্পূর্ণ-বডি প্রক্রিয়াকরণ।

নিয়ন্ত্রণ ব্যবস্থা: উচ্চ অটোমেশনের জন্য HMI + PLC।

ম্যানিপুলেটর: স্বয়ংক্রিয় লোডিং/আনলোডিংয়ের জন্য বিকল্প, যা কর্মী হ্রাস করে।

দ্রুত ছাঁচ পরিবর্তন: বিভিন্ন পাইপ পাঞ্চিং চাহিদা মেটাতে সহজে ছাঁচ পরিবর্তন করুন।

সার্ভো হাইড্রোলিক সিস্টেম: দ্রুত প্রতিক্রিয়া, কম জড়তা এবং উচ্চ নির্ভুলতা।

মডুলার ডিজাইন: গ্রাহকের প্রয়োজন অনুযায়ী অটোমেশন কাস্টমাইজ করা যায়।

বেস প্রক্রিয়াকরণ মেশিন

বেস পাইপ বাঁকানো মেশিন

বেস পাইপ ওয়েল্ডিং মেশিন​

নকশা:বেস ফ্রেম ওয়েল্ডিংয়ের জন্য 7টি ওয়েল্ডিং হেড সহ অনুভূমিক কাঠামো। অপারেটরকে শুধুমাত্র লোড/আনলোড করতে হবে; ওয়েল্ডিং স্বয়ংক্রিয়।

পাওয়ার:3 সেট MF DC 160KVA।

সুবিধা:পণ্যের গুণমান এবং উৎপাদন হার উন্নত করে, খরচ কমায় এবং ম্যানুয়াল ওয়েল্ডিংয়ের কারণে সৃষ্ট অস্থিরতা দূর করে। উচ্চতর অটোমেশন এবং উৎপাদন দক্ষতা।

অন্যান্য তথ্য

IBC খাঁচা ফ্রেম উৎপাদন লাইনের বিন্যাস চিত্র

উৎপাদন ফলাফল
