পণ্যের বিবরণ:
|
Input voltage: | 380±10% (three-phase) 50HZ | Input power: | 2x250KVA |
---|---|---|---|
মাধ্যমিক ভোল্টেজ: | 11.3V | Maximum short circuit current: | 50KA |
নিরোধক প্রতিরোধ: | ফিউজলেজ ইনসুলেশন প্রতিরোধের ইনপুট পাওয়ার ≥ 2.5MΩ | কাজের পরিবেশ: | তাপমাত্রা 40ºC, আর্দ্রতা 90% |
Cylinder model: | Φ160*80 |
কর্মপ্রবাহ
কাজের ধারা: প্যানেল ট্রাস লোডিং মেশিন → জল চ্যানেল রিং লোডিং এবং প্রেস করার মেশিন → টার্নিং এবং অ্যাসেম্বলিং মেশিন ১ → প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন → প্যানেল গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন → কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন → কনভেকশন শীট গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন → ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র → লম্বা দিকের ডাবল-হেড সিম ওয়েল্ডিং মেশিন → গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ১ → গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ → দুই-পার্শ্বের ক্লিনিং এবং ট্রিমিং মেশিন → শিয়ারিং মেশিন → চার-কোণার আর্ক কাটিং মেশিন → টার্নিং এবং অ্যাসেম্বলিং মেশিন ২ → ডাবল-হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন → সাপোর্ট হুক স্বয়ংক্রিয় ওয়েল্ডিং মেশিন → স্বয়ংক্রিয় চাপ এয়ারটাইটনেস ডিটেকশন মেশিন → ডিসচার্জিং কনভেয়র
প্রধান সরঞ্জাম
![]() |

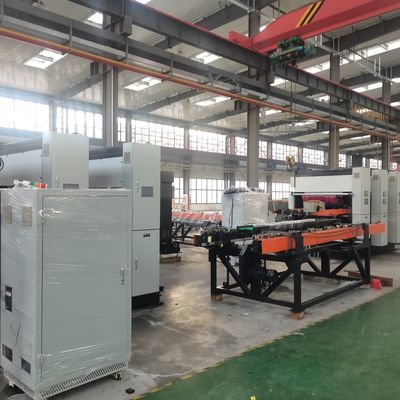

প্যানেল ট্রাস লোডিং মেশিন বুম কার ব্যবহার করে ফিডিং প্ল্যাটফর্ম কারগুলিতে স্ট্যাক করা উপকরণগুলির ম্যানুয়াল লোডিং, প্রতিটি পাশে দুটি উপাদান প্লেসমেন্ট অবস্থান সহ। ট্রাস গ্রিপার স্বয়ংক্রিয়ভাবে প্লেট কারের উভয় পাশ থেকে উপকরণগুলি ধরে এবং সেগুলিকে পরিবাহক লাইনে স্থাপন করে। সেন্টার ক্ল্যাম্পিং পজিশনিং প্রক্রিয়া পরিবাহকের উপর প্যানেল সারিবদ্ধ করে। সার্ভো-চালিত প্রক্রিয়া উভয় পাশে স্পট ওয়েল্ডিংয়ের জন্য বোর্ডটিকে প্রি-স্পট ওয়েল্ডিং মেশিনে নিয়ে যায়। |
জল চ্যানেল রিং লোডিং এবং প্রেস করার মেশিন জলপথের রিং একটি ডাবল-ট্র্যাক সিস্টেম সহ ভাইব্রেটিং প্লেট ফিডিং ব্যবহার করে। প্রতিটি পাশে দুটি প্রেসিং হেড সামনের এবং পিছনের দিকে জলপথের রিংগুলিকে চাপ দেয়। উপাদান সংক্রমণ পাওয়ার্ড রোলার ফিডিং ব্যবহার করে। |
![]() |
![]() |
টার্নিং এবং অ্যাসেম্বলিং মেশিন দ্রুত এবং নির্ভুল ফ্লিপিং। ট্রান্সমিশনের জন্য উচ্চ-মানের চেইন; ড্রাইভ হিসাবে 400W হ্রাস মোটর। সঠিক টার্নিং পজিশনিংয়ের জন্য সেন্সর সহ গিয়ার হ্রাস মোটর। স্বয়ংক্রিয় নিয়ন্ত্রণ, কোন ম্যানুয়াল হস্তক্ষেপ নেই। টার্নিং বডি, লোডিং ডিভাইস, বৈদ্যুতিক কনসোল, অপারেটিং সিস্টেম এবং সুরক্ষা বেড়া নিয়ে গঠিত। বিভিন্ন পণ্যের টার্নিং প্রয়োজনীয়তার সাথে মানিয়ে নেয়, যা অপারেশনগুলির মধ্যে নিরাপদ, মসৃণ এবং দক্ষ উপাদান স্থানান্তর নিশ্চিত করে। |
প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন প্যানেলটি স্বয়ংক্রিয়ভাবে পরিবাহক র্যাকের ওয়েল্ডিং স্টপ অবস্থানে চলে যায় এবং উভয় পাশের ওয়েল্ডাররা প্রি-স্পট ওয়েল্ডিং শুরু করে। শুধুমাত্র একটি সারির জন্য প্রি-স্পট ওয়েল্ডিং প্রয়োজন। 1 সেট এসি DN75 পাওয়ার সাপ্লাই ব্যবহার করে। |
![]() |
![]() |

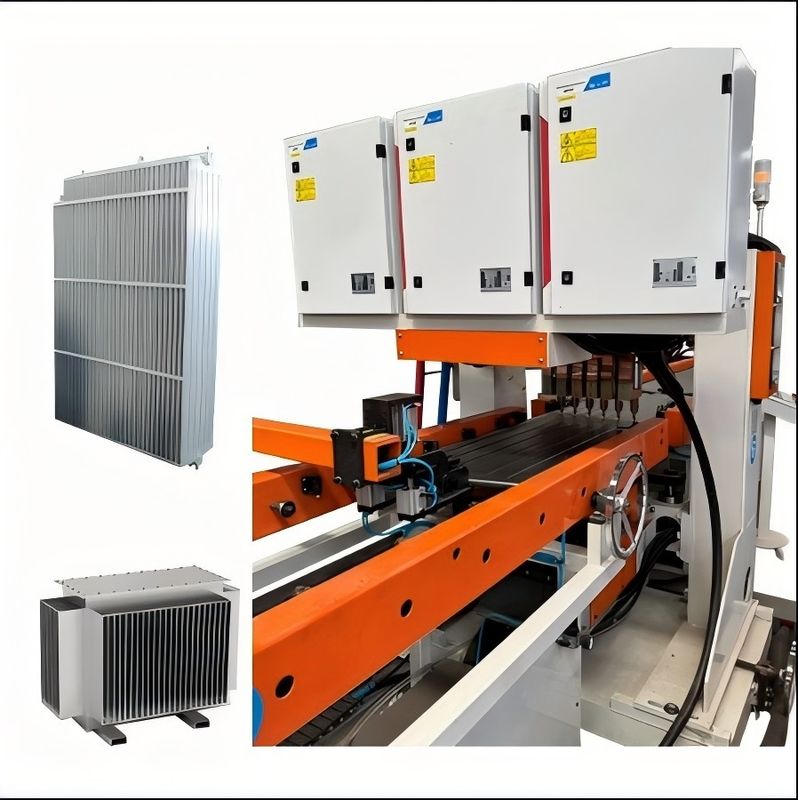

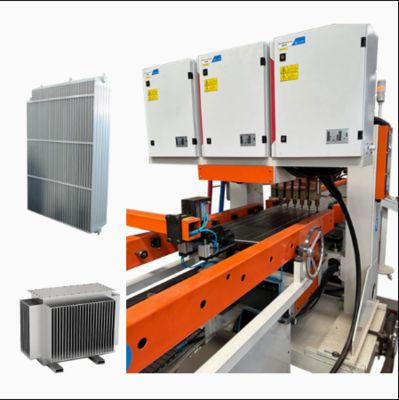

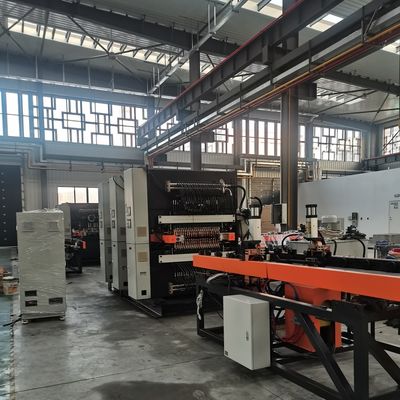

প্যানেল গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন ওয়েল্ডিংয়ের জন্য 3টি গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন। প্রতিটি ইউনিটে 18 সেট সিলিন্ডার ওয়েল্ডিং জয়েন্ট রয়েছে। এসি ওয়েল্ডিং পাওয়ার সোর্স একবারে এক সারি সোল্ডার জয়েন্ট ওয়েল্ডিংয়ের জন্য। হাই-স্পিড সার্ভো সংযোগকারী স্টেপার জল চ্যানেল প্লেট সরবরাহ করার জন্য গ্রিপারকে এগিয়ে নিয়ে যায়। |
কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন কনভেকশন শীট ম্যানুয়ালি অনলাইন টুলিং গাইডে লোড করা হয়। একটি গ্যান্ট্রি 4-হেড প্রি-স্পট ওয়েল্ডিং মেশিন ব্যবহার করে ওয়েল্ডিং করা হয়। উপকরণগুলি ম্যানুয়ালি ওয়েল্ডিংয়ের জন্য প্র-পয়েন্টেড পজিশনের প্রথম সারিতে ঠেলে দেওয়া হয়। অবশিষ্ট ওয়েল্ডিং পয়েন্টগুলির জন্য সরঞ্জাম স্বয়ংক্রিয়ভাবে স্থানান্তরিত হয়। |
![]() |
![]() |
কনভেকশন শীট গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন প্রি-সেট পাথ: কনভেকশন শীট প্রি-সেট পাথ অনুসরণ করে টুলিং গাইডে প্রবেশ করে। ডুয়াল গ্যান্ট্রি ওয়েল্ডিং: 2টি গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডার। নিউম্যাটিক জয়েন্ট: প্রতি ইউনিটে 16 সেট। এসি পাওয়ার সাপ্লাই: সারি ওয়েল্ডিংয়ের জন্য এসি এবং এক-পার্শ্বযুক্ত। সার্ভো স্টেপার: জল চ্যানেল প্লেটের জন্য গ্রিপারকে খাওয়ানোর জন্য হাই-স্পিড সার্ভো স্টেপার। |
ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র ইউ-আকৃতির বিন্যাসে উপকরণ স্থানান্তর করতে রোলার পরিবাহক র্যাক ব্যবহার করুন। স্থান দক্ষতা: ইউ-আকৃতি স্থান বাঁচায়, প্রক্রিয়াটিকে অপ্টিমাইজ করে। অপারেশন সহজ: ছোট কর্মী পরিসীমা, সুবিধাজনক, তীব্রতা হ্রাস করে। |
![]() |
![]() |

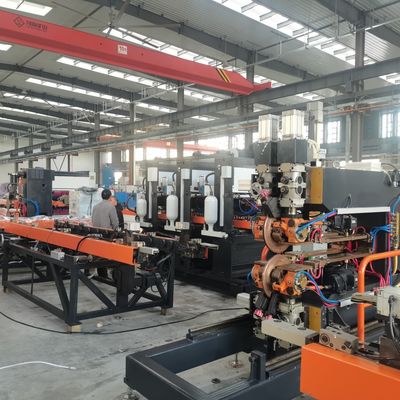

লম্বা দিকের ডাবল-হেড সিম ওয়েল্ডিং মেশিন একই সাথে ওয়েল্ডিং: একবারে উভয় লম্বা দিক ওয়েল্ড করুন। পাওয়ার সাপ্লাই: স্থিতিশীল দীর্ঘমেয়াদী ওয়েল্ডিংয়ের জন্য 300KVA মাঝারি ফ্রিকোয়েন্সি এসি। |
গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ সেট দীর্ঘ সময়ের জন্য অত্যন্ত স্থিতিশীল ওয়েল্ডিং নিশ্চিত করতে মাঝারি ফ্রিকোয়েন্সি এসি ওয়েল্ডিং পাওয়ার সোর্স ব্যবহার করুন। |
![]() |
![]() |
দুই-পার্শ্বের ক্লিনিং এবং ট্রিমিং মেশিন লম্বা-পার্শ্বযুক্ত ওয়েল্ড করা পণ্যগুলি পরিষ্কার এবং ছাঁটাই করুন। |
শিয়ারিং মেশিন কাটিং প্রক্রিয়া: প্রয়োজনীয় উপকরণগুলিতে কাটিং করুন। কাটার উপাদান: সাদা ইস্পাত ব্লেড। কাটিং পদ্ধতি: কাঁচি কাটিং। |
![]() |
![]() |
চার-কোণার আর্ক কাটিং মেশিন কোণার আকার দেওয়া: তীক্ষ্ণ কোণগুলি কেটে গোলাকার প্রান্ত তৈরি করুন। কাটার উপাদান: সাদা ইস্পাত। কাটিং পদ্ধতি: জলবাহী পঞ্চিং। |
ডাবল-হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন ওয়েল্ডিং পাওয়ার: মাঝারি ফ্রিকোয়েন্সি MD80 পাওয়ার সোর্স। উপাদান প্রবাহ: ডকিং এবং টার্নিংয়ের জন্য দ্বিমুখী চ্যানেল। পরিবহন পদ্ধতি: থ্রি-ওয়েতে উপাদান পরিবহনের জন্য চেইন প্লেট। স্বয়ংক্রিয় ফিডিং: নির্ভুল অপারেশনের জন্য গ্রিপার এবং ওয়েল্ডিং পজিশনিং। |
![]() |
![]() |
সাপোর্ট হুক স্বয়ংক্রিয় ওয়েল্ডিং মেশিন ওয়েল্ডিং পাওয়ার: মাঝারি ফ্রিকোয়েন্সি MD40 পাওয়ার সোর্স। ফিডিং পদ্ধতি: উপাদান খাওয়ানোর জন্য ক্লিপ-টাইপ স্ট্যাকিং। লোডিং: নিউম্যাটিক গ্রিপার ওয়েল্ডিং অবস্থানে উপকরণ লোড করে। |
স্বয়ংক্রিয় চাপ এয়ারটাইটনেস ডিটেকশন মেশিন টেস্ট চাপ: 10 বার। টেস্ট পদ্ধতি: জলের ট্যাঙ্কে স্বয়ংক্রিয় চাপ পরীক্ষা। |
![]() |
অন্যান্য তথ্য
পণ্যের বিবরণ | প্রযুক্তিগত পরিষেবা |
ইস্পাত প্যানেল রেডিয়েটর প্রোডাকশন লাইন ইউ-আকৃতির রিটার্ন লেআউট ডায়াগ্রাম | গ্রাহক-কেন্দ্রিকতার প্রতি আনুগত্য করুন এবং আপনার কোম্পানিকে ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণের মতো ব্যাপক প্রাক-বিক্রয় এবং বিক্রয়োত্তর পরিষেবা প্রদান করুন। |
![]() |
প্রাক-বিক্রয় পরিষেবা:চুক্তি স্বাক্ষরের আগে, কোম্পানি গ্রাহকদের বিভিন্ন উত্পাদন প্রক্রিয়া সমাধান এবং সরঞ্জামগুলির প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করে। ইনস্টলেশন এবং কমিশনিং:চুক্তি অনুযায়ী, আমাদের কোম্পানি নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারীর মনোনীত ইনস্টলেশন সাইটে সরঞ্জামগুলি নিরাপদে পরিবহন করবে এবং প্রযুক্তিগত পরিষেবা প্রকৌশলীকে সাইটে এটি ইনস্টল করার জন্য পাঠাবে। যখন ব্যবহারকারীর মৌলিক ইনস্টলেশন এবং কমিশনিং খুচরা যন্ত্রাংশ থাকে, তখন প্রযুক্তিগত পরিষেবা প্রকৌশলী ব্যবহারকারীর জন্য মেশিনটি ইনস্টল এবং ডিবাগ করবে, যাতে ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশ পরিপাটি, পরিষ্কার এবং সুশৃঙ্খল থাকে। বিক্রয়োত্তর প্রশিক্ষণ: কোম্পানি ক্রেতার সাইটে বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (ন্যূনতম ৫ দিন) প্রদান করে। মূল বিষয়গুলির মধ্যে রয়েছে:
সরঞ্জাম রক্ষণাবেক্ষণ
|
উৎপাদন ফলাফল | |
![]() |
না | নাম | উপাদান | নোট |
১ | প্যানেল | কোল্ড রোলড স্টিল প্লেট | ১.১ মিমি পুরুত্ব |
২ | কনভেকশন প্লেট | কোল্ড রোলড স্টিল প্লেট | ০.৩ মিমি পুরুত্ব |
৩ | ইন্টারফেস টাইপ | ৪x জি ১/২ অভ্যন্তরীণ থ্রেড ইন্টারফেস | |
৪ | পণ্যের দৈর্ঘ্য | ৪০০-৩০০০ মিমি | |
৫ | পণ্যের প্রস্থ | 300/400/500/600/900 মিমি |
না | সরঞ্জামের নাম | মডেল | পরিমাণ | ইউনিট |
১ | প্যানেল ট্রাস লোডিং মেশিন | HJ-0-0 | ১ | সেট |
২ | জল চ্যানেল রিং লোডিং এবং প্রেস করার মেশিন | YZJ-0-0 | ১ | সেট |
৩ | টার্নিং এবং অ্যাসেম্বলিং মেশিন ১ | FZJ-0-0 | ১ | সেট |
৪ | প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন | DN75-2C | ১ | সেট |
৫ | প্যানেল গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন | 10*DN60-36C | ৩ | সেট |
৬ | কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন | 2*DN63-4C | ১ | সেট |
৭ | কনভেকশন শীট গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন | 4*DN63-16C | ৩ | সেট |
৮ | ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র | ZJG-0-0 | ১ | সেট |
৯ | লম্বা দিকের ডাবল-হেড সিম ওয়েল্ডিং মেশিন | 2*FVM300-2C | ১ | সেট |
১০ | গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ১ | 2*FVM300-2C | ১ | সেট |
১১ | গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ | 2*FVM300-2C | ১ | সেট |
১২ | দুই-পার্শ্বের ক্লিনিং এবং ট্রিমিং মেশিন | XBJ-0-0 | ১ | সেট |
১৩ | শিয়ারিং মেশিন | JCJ-0-0 | ১ | সেট |
১৪ | চার-কোণার আর্ক কাটিং মেশিন | QJJ-0-0 | ১ | সেট |
১৫ | টার্নিং এবং অ্যাসেম্বলিং মেশিন ২ | FZJ-0-0 | ১ | সেট |
১৬ | ডাবল-হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন | 2*MD80-2C | ১ | সেট |
১৭ | সাপোর্ট হুক স্বয়ংক্রিয় ওয়েল্ডিং মেশিন | 2*MD40-4C | ১ | সেট |
১৮ | স্বয়ংক্রিয় চাপ এয়ারটাইটনেস ডিটেকশন মেশিন | JCJ-0-0 | ১ | সেট |
১৯ | ডিসচার্জিং কনভেয়র | SSJ-0-0 | ১ | সেট |
প্রকল্প | পরামিতি |
মোট পাওয়ার বিতরণ | 1600KVA (ব্যবহৃত প্রকৃত মোট পাওয়ার প্রায় 1000KVA) |
গ্যাস উৎসের চাপ | 0.6MPa |
জলের উৎসের চাপ | 0.15MPa~0.30MPa |
সংকুচিত বায়ু উৎসের প্রয়োজনীয়তা | 1000L/min |
মোট জল প্রবাহ | 1200L/min |
সরঞ্জামের স্থান দখল দৈর্ঘ্য*প্রস্থ প্রায়। | 60m*10m |
