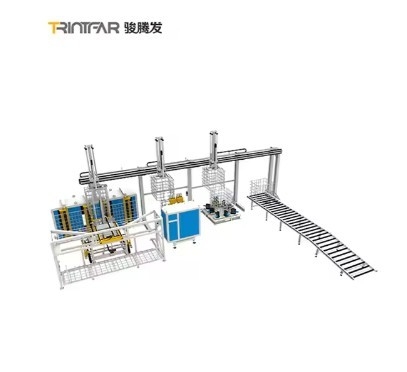

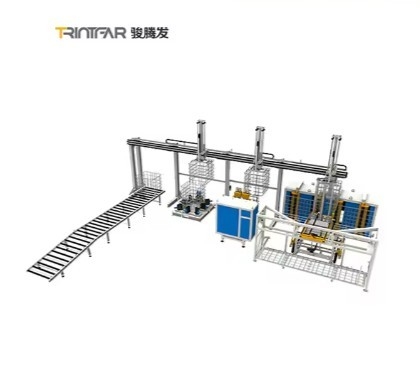

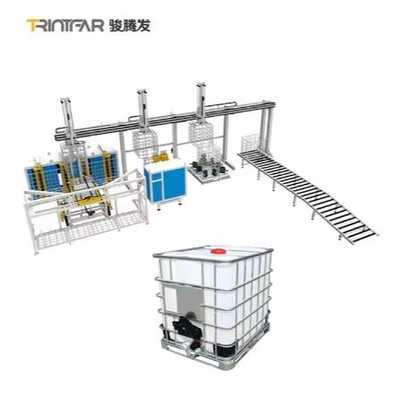

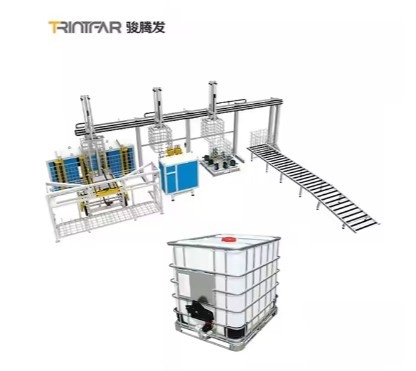

আইবিসি টন ব্যারেল বাঁকানো খাঁচা প্রকারের ইস্পাত তারের ঢালাই উৎপাদন লাইন

কর্মপ্রবাহ

কাজের প্রবাহঃ

ফ্রেম প্রসেসিং:ফ্রেম ওয়েল্ডিং → ফ্রেম বাঁক → পাইপ → সন্নিবেশ এবং লকিং → ফ্রেম punching এবং গর্ত তৈরীর

বেস প্রসেসিং:বেস পাইপ বন্ডিং মেশিন → বেস ওয়েল্ডিং


প্রধান সরঞ্জাম

ফ্রেম প্রসেসিং মেশিন

ফ্রেম ওয়েল্ডিং মেশিন ওয়েল্ডিং দক্ষতাঃ 45 সেকেন্ড/পিসি উচ্চ অনমনীয়তা এবং স্থিতিশীল অপারেশন জন্য শক্তিশালী গ্যান্ট্রি কাঠামো। শক্তির দক্ষতা বজায় রাখার জন্য মাঝারি ফ্রিকোয়েন্সি ইনভার্টার পাওয়ার সাপ্লাই। 6 ওয়েল্ডিং হেডস এবং পাওয়ার সিস্টেম, প্রত্যেকে নির্ভরযোগ্য ওয়েল্ডিং স্পটগুলির জন্য স্বতন্ত্র বর্তমান সমন্বয়। অবিচ্ছিন্ন অপারেশনের জন্য ডাবল-লেয়ার ফিডার ডিজাইনঃ যখন একটি ফিডার ওয়েল্ড করে, অন্যটি উপকরণ লোড করে। স্বয়ংক্রিয় স্টেপিং ওয়েল্ডিং সার্ভো-চালিত স্টেপিং বেল্টের সাথে সঠিক অবস্থানের জন্য। স্বয়ংক্রিয় ডিমোল্ডিংঃ লোডিংয়ের জন্য প্রস্তুত করার জন্য সিলিন্ডারটি ঝালাইয়ের পরে বেরিয়ে আসে। স্বয়ংক্রিয় আনলোডিংঃ সার্ভো-নিয়ন্ত্রিত গ্র্যাবার ওয়েল্ড পণ্যটিকে নির্ধারিত অবস্থানে সরিয়ে দেয়, শ্রম হ্রাস করে এবং দক্ষতা উন্নত করে। 90 ° সহজ পরিবহনের জন্য ঘোরানো আনলোড ফিডার।

ফ্রেম বন্ডিং মেশিন

উচ্চ বন্ডিং নির্ভুলতা, স্থিতিশীল অপারেশন, এবং দক্ষতা জন্য পুরো ফ্রেম প্রসেসিং। প্রতি 15-20s একটি ফ্রেম বাঁক।

বিশেষ বন্ডিং ব্যালেন্স সিস্টেম ফ্রেম ডায়াগনাল নির্ভুলতা নিশ্চিত করে।

উচ্চ স্বয়ংক্রিয়তার জন্য এইচএমআই + পিএলসি নিয়ন্ত্রণ।

ম্যানিপুলেটর স্বয়ংক্রিয় লোডিং / আনলোডিংয়ের জন্য বিকল্প, কর্মী হ্রাস।

বিভিন্ন পাইপ বাঁকানোর জন্য দ্রুত ছাঁচ পরিবর্তন।

দ্রুত প্রতিক্রিয়া, কম ইনার্টি এবং উচ্চ নির্ভুলতার সাথে সার্ভো হাইড্রোলিক সিস্টেম।

মডুলার ডিজাইন গ্রাহকের চাহিদার উপর ভিত্তি করে অটোমেশনের জন্য কাস্টমাইজেশনের অনুমতি দেয়।

ফ্রেম লকিং মেশিন

দক্ষতা এবং গুণমানঃ লকিং প্রক্রিয়াটি প্রায় 25-30 সেকেন্ড সময় নেয়।

উচ্চ সন্নিবেশ নির্ভুলতা, শক্তিশালী লকিং, স্থিতিশীল, এবং দক্ষ অপারেশন জন্য পুরো মেশিন ফ্রেম প্রক্রিয়াজাত।

উচ্চ স্বয়ংক্রিয়তার জন্য এইচএমআই + পিএলসি নিয়ন্ত্রণ।

ম্যানিপুলেটর স্বয়ংক্রিয় লোডিং / আনলোডিংয়ের জন্য বিকল্প, কর্মী হ্রাস।

দ্রুত ছাঁচ পরিবর্তন সহজ ছাঁচ প্রতিস্থাপন সঙ্গে বিভিন্ন লকিং পাইপ প্রয়োজনীয়তা পূরণ করতে।

দ্রুত প্রতিক্রিয়া, কম ইনার্টি এবং উচ্চ নির্ভুলতার সাথে সার্ভো হাইড্রোলিক সিস্টেম।

মডুলার ডিজাইন গ্রাহকের প্রয়োজনের উপর ভিত্তি করে অটোমেশন কাস্টমাইজ করার অনুমতি দেয়।

পঞ্চিং এবং গর্ত তৈরির মেশিন

দক্ষতা এবং গুণমানঃ লকিং প্রক্রিয়াটি প্রায় 25-30 সেকেন্ড সময় নেয়।

মেশিন ফ্রেমঃ উচ্চ নির্ভুলতা, স্থিতিশীল এবং দক্ষ অপারেশন জন্য পুরো শরীরের প্রক্রিয়াকরণ।

কন্ট্রোল সিস্টেমঃ উচ্চ স্বয়ংক্রিয়তার জন্য এইচএমআই + পিএলসি

ম্যানিপুলেটরঃ স্বয়ংক্রিয় লোডিং/অনলোডিংয়ের জন্য অপশন, কর্মী হ্রাস।

দ্রুত ছাঁচ পরিবর্তনঃ সহজেই বিভিন্ন পাইপ punching চাহিদা পূরণ করতে ছাঁচ প্রতিস্থাপন।

সার্ভো হাইড্রোলিক সিস্টেম: দ্রুত প্রতিক্রিয়া, কম ইনার্টি, এবং উচ্চ নির্ভুলতা।

মডুলার ডিজাইনঃ গ্রাহকের চাহিদার উপর ভিত্তি করে কাস্টমাইজযোগ্য অটোমেশন।

বেস প্রসেসিং মেশিন

বেস পাইপ বন্ডিং মেশিন

বেস পাইপ ওয়েল্ডিং মেশিন

ডিজাইনঃবেস ফ্রেম ওয়েল্ডিংয়ের জন্য 7 টি ওয়েল্ডিং হেড সহ অনুভূমিক কাঠামো। অপারেটরকে কেবল লোড / আনলোড করতে হবে; ওয়েল্ডিং স্বয়ংক্রিয়।

শক্তিঃএমএফ ডিসি ১৬০ কেভিএ এর ৩টি সেট।

উপকারিতা:পণ্যের গুণমান এবং উত্পাদন হার উন্নত করে, ব্যয় হ্রাস করে এবং ম্যানুয়াল ওয়েল্ডিংয়ের কারণে অস্থিরতা দূর করে। উচ্চতর অটোমেশন এবং উত্পাদন দক্ষতা।

অন্যান্য তথ্য

আইবিসি কেজ ফ্রেম উত্পাদন লাইন বিন্যাস চিত্র

উৎপাদন ফলাফল
