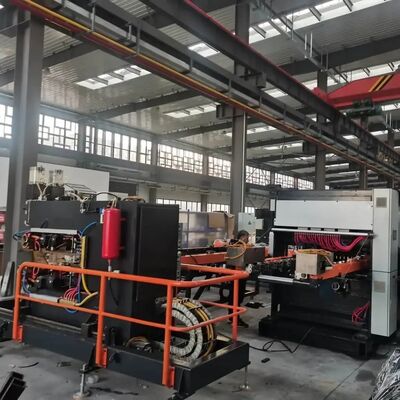

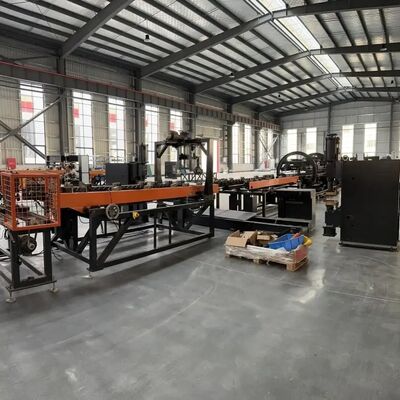

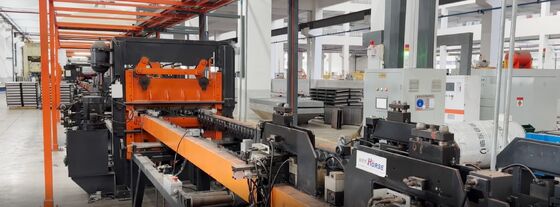

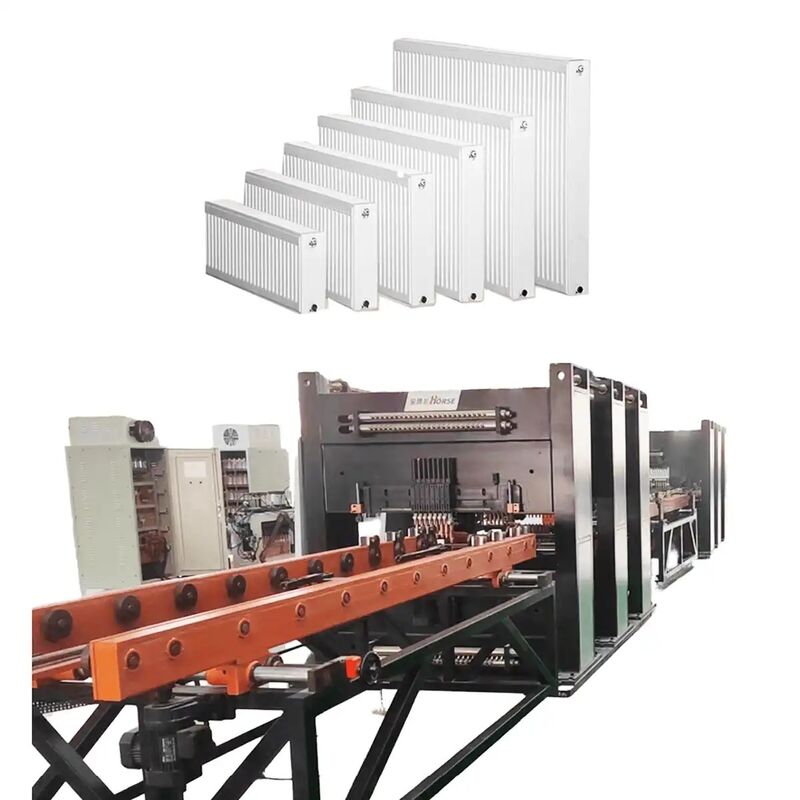

ইস্পাত প্যানেল রেডিয়েটর উৎপাদন লাইন

বড় ইমেজ : ইস্পাত প্যানেল রেডিয়েটর উৎপাদন লাইন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	TRINTFAR
সাক্ষ্যদান:	CE
মডেল নম্বার:	FVM-170KVA

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	USD 10000-50000 set
প্যাকেজিং বিবরণ:	কাঠের বাক্স
ডেলিভারি সময়:	চূড়ান্ত অর্থপ্রদানের 90 দিনের মধ্যে
পরিশোধের শর্ত:	L/C, D/A, D/P, T/T
যোগানের ক্ষমতা:	প্রতি বছর 50

যোগাযোগ

ইস্পাত প্যানেল রেডিয়েটর উৎপাদন লাইন

বিবরণ

যন্ত্রপাতি ক্ষমতা::	120 মি/মিনিট	ওয়ারেন্টি পরিষেবার পরে:	ভিডিও প্রযুক্তিগত সহায়তা
স্বয়ংক্রিয় গ্রেড:	স্বয়ংক্রিয়	অবস্থা:	নতুন
ভোল্টেজ:	220V/380V	শক্তি(w):	220-450KW
নাম:	উচ্চ দক্ষতা চীন ইস্পাত প্লেট রেডিয়েটর উত্পাদন লাইন	মূল উপাদান::	পিএলসি, ইঞ্জিন, বিয়ারিং, গিয়ারবক্স, মোটর, চাপ জাহাজ, গিয়ার,

পণ্যের বর্ণনা

কর্মপ্রবাহ

কাজের প্রক্রিয়া:প্যানেল ট্রাস লোডিং মেশিন → জল চ্যানেল রিং লোডিং এবং প্রেস করার মেশিন → টার্নিং এবং অ্যাসেম্বলিং মেশিন ১ → প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন → প্যানেল গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন → কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন → কনভেকশন শীট গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন → ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র → লম্বা পাশের ডাবল-হেড সিম ওয়েল্ডিং মেশিন → গ্যাণ্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ১ → গ্যাণ্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ → দুই-পার্শ্বের ক্লিনিং এবং ট্রিমিং মেশিন → শিয়ারিং মেশিন → চার-কোণার আর্ক কাটিং মেশিন → টার্নিং এবং অ্যাসেম্বলিং মেশিন ২ → ডাবল-হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন → সাপোর্ট হুক স্বয়ংক্রিয় ওয়েল্ডিং মেশিন → স্বয়ংক্রিয় চাপ এয়ারটাইটনেস ডিটেকশন মেশিন → ডিসচার্জিং কনভেয়র
প্রধান সরঞ্জাম

প্যানেল ট্রাস লোডিং মেশিন

বুম কার ব্যবহার করে ফিডিং প্ল্যাটফর্ম কারগুলিতে স্ট্যাক করা উপকরণগুলির ম্যানুয়াল লোডিং, প্রতিটি পাশে দুটি উপাদান প্লেসমেন্ট অবস্থান সহ।
ট্রাস গ্রিপার স্বয়ংক্রিয়ভাবে প্লেট কারের উভয় পাশ থেকে উপকরণগুলি ধরে এবং সেগুলিকে পরিবাহক লাইনে স্থাপন করে।
সেন্টার ক্ল্যাম্পিং পজিশনিং প্রক্রিয়াটি পরিবাহকের উপর প্যানেল সারিবদ্ধ করে।
সার্ভো-চালিত প্রক্রিয়া উভয় পাশে স্পট ওয়েল্ডিংয়ের জন্য বোর্ডটিকে প্রি-স্পট ওয়েল্ডিং মেশিনে নিয়ে যায়।

জল চ্যানেল রিং লোডিং এবং প্রেস করার মেশিন

জলপথের রিং একটি ডাবল-ট্র্যাক সিস্টেম সহ ভাইব্রেটিং প্লেট ফিডিং ব্যবহার করে।
প্রতিটি পাশে দুটি প্রেসিং হেড সামনের এবং পিছনের দিকে জলপথের রিংগুলিকে চাপ দেয়।
উপাদান সংক্রমণ চালিত রোলার ফিডিং ব্যবহার করে।

টার্নিং এবং অ্যাসেম্বলিং মেশিন

দ্রুত এবং নির্ভুল ফ্লিপিং।
ট্রান্সমিশনের জন্য উচ্চ-মানের চেইন; ড্রাইভ হিসাবে 400W হ্রাস মোটর।
সঠিক টার্নিং পজিশনিংয়ের জন্য সেন্সর সহ গিয়ার হ্রাস মোটর।
স্বয়ংক্রিয় নিয়ন্ত্রণ, কোন ম্যানুয়াল হস্তক্ষেপ নেই।
টার্নিং বডি, লোডিং ডিভাইস, বৈদ্যুতিক কনসোল, অপারেটিং সিস্টেম এবং সুরক্ষা বেড়া নিয়ে গঠিত। বিভিন্ন পণ্যের টার্নিং প্রয়োজনীয়তার সাথে মানানসই, নিরাপদ, মসৃণ এবং দক্ষ উপাদান স্থানান্তর নিশ্চিত করে।

প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন

প্যানেলটি স্বয়ংক্রিয়ভাবে পরিবাহক র্যাকের ওয়েল্ডিং স্টপ অবস্থানে চলে যায় এবং উভয় পাশের ওয়েল্ডাররা প্রি-স্পট ওয়েল্ডিং শুরু করে। শুধুমাত্র এক সারির জন্য প্রি-স্পট ওয়েল্ডিং প্রয়োজন। ১ সেট এসি DN75 পাওয়ার সাপ্লাই ব্যবহার করে।

প্যানেল গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন

ওয়েল্ডিংয়ের জন্য ৩টি গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন। প্রতিটি ইউনিটে ১৮ সেট সিলিন্ডার ওয়েল্ডিং জয়েন্ট রয়েছে। এসি ওয়েল্ডিং পাওয়ার সোর্স একবারে এক সারি সোল্ডার জয়েন্ট ওয়েল্ডিংয়ের জন্য। উচ্চ-গতির সার্ভো সংযোগকারী স্টেপার গ্রিপারকে জল চ্যানেল প্লেট সরবরাহ করতে এগিয়ে নিয়ে যায়।

কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন

অনলাইন টুলিং গাইডে ম্যানুয়ালি কনভেকশন শীট লোড করা হয়েছে। একটি গ্যাণ্ট্রি ৪-হেড প্রি-স্পট ওয়েল্ডিং মেশিন ব্যবহার করে ওয়েল্ডিং করা হয়। উপকরণগুলি ম্যানুয়ালি ওয়েল্ডিংয়ের জন্য প্রি-পয়েন্টেড পজিশনের প্রথম সারিতে ঠেলে দেওয়া হয়। অবশিষ্ট ওয়েল্ডিং পয়েন্টগুলির জন্য সরঞ্জাম স্বয়ংক্রিয়ভাবে স্থানান্তরিত হয়।

কনভেকশন শীট গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন

প্রি-সেট পাথ:কনভেকশন শীট প্রি-সেট পাথ অনুসরণ করে টুলিং গাইডে প্রবেশ করে।
ডুয়াল গ্যাণ্ট্রি ওয়েল্ডিং:২টি গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডার।
নিউম্যাটিক জয়েন্ট:প্রতি ইউনিটে ১৬ সেট।
এসি পাওয়ার সাপ্লাই:সারি ওয়েল্ডিংয়ের জন্য এসি এবং এক-পার্শ্বযুক্ত।
সার্ভো স্টেপার:জল চ্যানেল প্লেটের জন্য উচ্চ-গতির সার্ভো স্টেপার গ্রিপারকে ফিড করে।

ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র

ইউ-আকৃতির বিন্যাসে উপকরণ স্থানান্তর করতে রোলার পরিবাহক র্যাক ব্যবহার করুন।
স্থান দক্ষতা: ইউ-আকৃতি স্থান বাঁচায়, প্রক্রিয়াটিকে অপ্টিমাইজ করে।
অপারেশন সহজ:ছোট কর্মী পরিসীমা, সুবিধাজনক, তীব্রতা হ্রাস করে।

লম্বা পাশের ডাবল-হেড সিম ওয়েল্ডিং মেশিন

একই সাথে ওয়েল্ডিং:একবারে উভয় লম্বা দিক ওয়েল্ড করুন।
পাওয়ার সাপ্লাই:দীর্ঘমেয়াদী স্থিতিশীল ওয়েল্ডিংয়ের জন্য ৩০০KVA মাঝারি ফ্রিকোয়েন্সি এসি।

গ্যাণ্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ সেট

দীর্ঘ সময়ের জন্য অত্যন্ত স্থিতিশীল ওয়েল্ডিং নিশ্চিত করতে মাঝারি ফ্রিকোয়েন্সি এসি ওয়েল্ডিং পাওয়ার সোর্স ব্যবহার করুন।

দুই-পার্শ্বের ক্লিনিং এবং ট্রিমিং মেশিন

লম্বা-পার্শ্বযুক্ত ওয়েল্ড করা পণ্যগুলি পরিষ্কার এবং ট্রিমিং করুন।

শিয়ারিং মেশিন

কাটিং প্রক্রিয়া:প্রয়োজনীয় উপকরণগুলিতে কাটিং করুন।
কাটার উপাদান:সাদা ইস্পাত ব্লেড।
কাটিং পদ্ধতি:কাঁচি কাটিং।

চার-কোণার আর্ক কাটিং মেশিন

কোণার আকৃতি:গোলাকার প্রান্ত তৈরি করতে ধারালো কোণগুলি কাটুন।
কাটার উপাদান:সাদা ইস্পাত।
কাটিং পদ্ধতি:হাইড্রোলিক পাঞ্চিং।

ডাবল-হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন

ওয়েল্ডিং পাওয়ার:মাঝারি ফ্রিকোয়েন্সি MD80 পাওয়ার সোর্স।
উপাদান প্রবাহ:ডকিং এবং টার্নিংয়ের জন্য দ্বিমুখী চ্যানেল।পরিবহন পদ্ধতি:থ্রি-ওয়েতে উপাদান পরিবহনের জন্য চেইন প্লেট।স্বয়ংক্রিয় ফিডিং:সঠিক অপারেশনের জন্য গ্রিপার এবং ওয়েল্ডিং পজিশনিং।

সাপোর্ট হুক স্বয়ংক্রিয় ওয়েল্ডিং মেশিন

ওয়েল্ডিং পাওয়ার:মাঝারি ফ্রিকোয়েন্সি MD40 পাওয়ার সোর্স।
ফিডিং পদ্ধতি:উপাদান খাওয়ানোর জন্য ক্লিপ-টাইপ স্ট্যাকিং।
লোডিং:নিউম্যাটিক গ্রিপার ওয়েল্ডিং অবস্থানে উপকরণ লোড করে।

স্বয়ংক্রিয় চাপ এয়ারটাইটনেস ডিটেকশন মেশিন

পরীক্ষার চাপ:১০ বার।
পরীক্ষার পদ্ধতি:জলের ট্যাঙ্কে স্বয়ংক্রিয় চাপ পরীক্ষা।

অন্যান্য তথ্য

পণ্যের বিবরণ

প্রযুক্তিগত পরিষেবা

ইস্পাত প্যানেল রেডিয়েটর প্রোডাকশন লাইন ইউ-আকৃতির রিটার্ন লেআউট ডায়াগ্রাম

গ্রাহক-কেন্দ্রিকতার প্রতি আনুগত্য করুন এবং আপনার কোম্পানিকে ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণের মতো ব্যাপক প্রাক-বিক্রয় এবং বিক্রয়োত্তর পরিষেবা প্রদান করুন।

প্রাক-বিক্রয় পরিষেবা:চুক্তি স্বাক্ষরের আগে, কোম্পানি গ্রাহকদের বিভিন্ন উত্পাদন প্রক্রিয়া সমাধান এবং সরঞ্জামের প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করে।

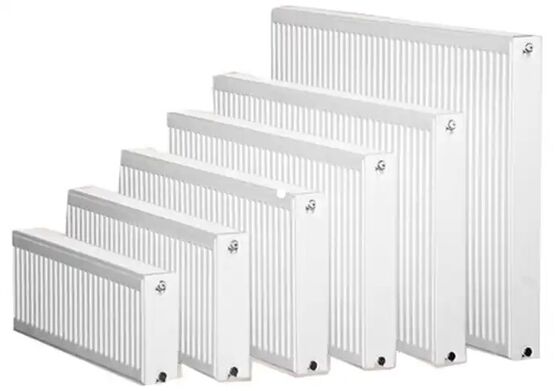

উৎপাদন ফলাফল

ইনস্টলেশন এবং কমিশনিং:চুক্তি অনুযায়ী, আমাদের কোম্পানি নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারীর মনোনীত ইনস্টলেশন সাইটে নিরাপদে সরঞ্জাম পরিবহন করবে এবং এটি সাইটে ইনস্টল করার জন্য প্রযুক্তিগত পরিষেবা প্রকৌশলী পাঠাবে। যখন ব্যবহারকারীর মৌলিক ইনস্টলেশন এবং কমিশনিং খুচরা যন্ত্রাংশ থাকে, তখন প্রযুক্তিগত পরিষেবা প্রকৌশলী ব্যবহারকারীর জন্য মেশিনটি ইনস্টল এবং ডিবাগ করবেন, যাতে ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশ পরিপাটি, পরিষ্কার এবং সুশৃঙ্খল থাকে।

বিক্রয়োত্তর প্রশিক্ষণ:কোম্পানিটি ক্রেতার সাইটে বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (ন্যূনতম ৫ দিন) প্রদান করে। মূল বিষয়গুলির মধ্যে রয়েছে:
-নিয়ন্ত্রণ সফ্টওয়্যার ব্যবহার -পাওয়ার অন/অফ পদ্ধতি
-প্যানেল এবং সফ্টওয়্যার প্যারামিটার সেটিংস
-বেসিক মেশিন পরিষ্কার এবং রক্ষণাবেক্ষণ
-সাধারণ হার্ডওয়্যার ব্যর্থতা পরিচালনা করা
-অপারেশনাল সতর্কতা
সরঞ্জাম রক্ষণাবেক্ষণ
-চূড়ান্ত স্বীকৃতির পর এক বছরের ওয়ারেন্টি;
-গ্রাহক পরিষেবা প্রতিক্রিয়া সময় ২৪ ঘন্টার মধ্যে;
-ওয়ারেন্টি সময়কালের পরে প্রদত্ত মেরামত করা হয়।

নং	নাম	উপাদান	নোট
১	প্যানেল	কোল্ড রোলড স্টিল প্লেট	১.১ মিমি পুরুত্ব
২	কনভেকশন প্লেট	কোল্ড রোলড স্টিল প্লেট	০.৩ মিমি পুরুত্ব
৩	ইন্টারফেস টাইপ		৪x G ১/২ অভ্যন্তরীণ থ্রেড ইন্টারফেস
৪	পণ্যের দৈর্ঘ্য		৪০০-৩০০০ মিমি
৫	পণ্যের প্রস্থ		300/400/500/600/900 মিমি

সরঞ্জাম কনফিগারেশন তালিকা

নং	সরঞ্জামের নাম	মডেল	পরিমাণ	ইউনিট
১	প্যানেল ট্রাস লোডিং মেশিন	HJ-0-0	১	সেট
২	জল চ্যানেল রিং লোডিং এবং প্রেস করার মেশিন	YZJ-0-0	১	সেট
৩	টার্নিং এবং অ্যাসেম্বলিং মেশিন ১	FZJ-0-0	১	সেট
৪	প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন	DN75-2C	১	সেট
৫	প্যানেল গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন	10*DN60-36C	৩	সেট
৬	কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন	2*DN63-4C	১	সেট
৭	কনভেকশন শীট গ্যাণ্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন	4*DN63-16C	৩	সেট
৮	ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র	ZJG-0-0	১	সেট
৯	লম্বা পাশের ডাবল-হেড সিম ওয়েল্ডিং মেশিন	2*FVM300-2C	১	সেট
১০	গ্যাণ্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ১	2*FVM300-2C	১	সেট
১১	গ্যাণ্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২	2*FVM300-2C	১	সেট
১২	দুই-পার্শ্বের ক্লিনিং এবং ট্রিমিং মেশিন	XBJ-0-0	১	সেট
১৩	শিয়ারিং মেশিন	JCJ-0-0	১	সেট
১৪	চার-কোণার আর্ক কাটিং মেশিন	QJJ-0-0	১	সেট
১৫	টার্নিং এবং অ্যাসেম্বলিং মেশিন ২	FZJ-0-0	১	সেট
১৬	ডাবল-হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন	2*MD80-2C	১	সেট
১৭	সাপোর্ট হুক স্বয়ংক্রিয় ওয়েল্ডিং মেশিন	2*MD40-4C	১	সেট
১৮	স্বয়ংক্রিয় চাপ এয়ারটাইটনেস ডিটেকশন মেশিন	JCJ-0-0	১	সেট
১৯	ডিসচার্জিং কনভেয়র	SSJ-0-0	১	সেট

জল, বিদ্যুৎ এবং গ্যাস কনফিগারেশন

প্রকল্প	পরামিতি
মোট পাওয়ার বিতরণ	1600KVA (ব্যবহৃত প্রকৃত মোট পাওয়ার প্রায় 1000KVA)
গ্যাস উৎসের চাপ	0.6MPa
জলের উৎসের চাপ	0.15MPa~0.30MPa
সংকুচিত বায়ু উৎসের প্রয়োজনীয়তা	1000L/min
মোট জলের প্রবাহ	1200L/min
সরঞ্জামের স্থান দখল দৈর্ঘ্য*প্রস্থ প্রায়।	60m*10m
