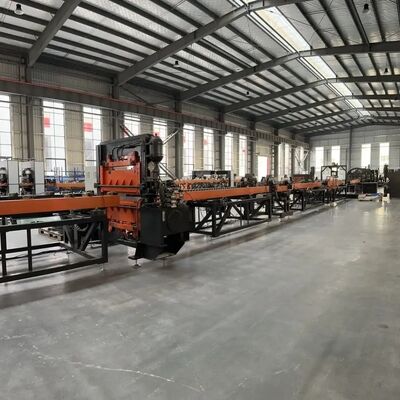

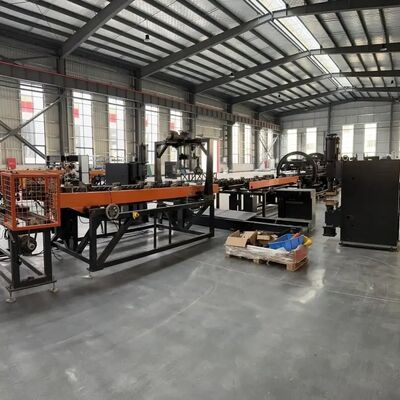

সম্পূর্ণ স্বয়ংক্রিয় ইস্পাত প্যানেল রেডিয়েটার উৎপাদন লাইন

বড় ইমেজ : সম্পূর্ণ স্বয়ংক্রিয় ইস্পাত প্যানেল রেডিয়েটার উৎপাদন লাইন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	TRINTFAR
সাক্ষ্যদান:	CE
মডেল নম্বার:	FVM-170KVA

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	USD 10000-50000 set
প্যাকেজিং বিবরণ:	কাঠের বাক্স
ডেলিভারি সময়:	চূড়ান্ত অর্থপ্রদানের 90 দিনের মধ্যে
পরিশোধের শর্ত:	L/C, D/A, D/P, T/T
যোগানের ক্ষমতা:	প্রতি বছর 50

যোগাযোগ

সম্পূর্ণ স্বয়ংক্রিয় ইস্পাত প্যানেল রেডিয়েটার উৎপাদন লাইন

বিবরণ

যন্ত্রপাতি ক্ষমতা::	120 মি/মিনিট	ওয়ারেন্টি পরিষেবার পরে:	ভিডিও প্রযুক্তিগত সহায়তা
স্বয়ংক্রিয় গ্রেড:	স্বয়ংক্রিয়	অবস্থা:	নতুন
ভোল্টেজ:	220V/380V	শক্তি(w):	220-450KW
নাম:	উচ্চ দক্ষতা চীন ইস্পাত প্লেট রেডিয়েটর উত্পাদন লাইন	মূল উপাদান::	পিএলসি, ইঞ্জিন, বিয়ারিং, গিয়ারবক্স, মোটর, চাপ জাহাজ, গিয়ার,

পণ্যের বর্ণনা

কর্মপ্রবাহ

কাজের প্রবাহঃPanel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
প্রধান সরঞ্জাম

প্যানেল ট্রাস লোডিং মেশিন

বুম গাড়ি ব্যবহার করে, প্রতিটি পাশে দুটি উপাদান স্থাপন অবস্থান সঙ্গে খাওয়ানো প্ল্যাটফর্ম গাড়ির উপর ম্যানুয়াল লোডিং স্তুপীকৃত উপকরণ।
ট্রাস গ্রিপার স্বয়ংক্রিয়ভাবে প্লেট গাড়ির উভয় পাশ থেকে উপকরণ ধরে এবং কনভেয়র লাইনে তাদের স্থাপন করে।
সেন্টার ক্ল্যাম্পিং পজিশনিং প্রক্রিয়াটি কনভেয়রটিতে প্যানেলটি সারিবদ্ধ করে।
সার্ভো চালিত প্রক্রিয়া বোর্ডকে উভয় পক্ষের স্পট ওয়েল্ডিংয়ের জন্য প্রাক-স্পট ওয়েল্ডিং মেশিনে সরিয়ে দেয়।

পানি চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন

জলপথের রিং একটি ডাবল-ট্র্যাক সিস্টেমের সাথে কম্পন প্লেট খাওয়ানো ব্যবহার করে।
প্রতিটি পাশের দুটি প্রেসিং হেড সামনের এবং পিছনের দিকের জলপথের রিংগুলিকে চাপ দেয়।
উপাদান ট্রান্সমিশন চালিত রোলার খাওয়ানো ব্যবহার করে।

টার্নিং এবং সমাবেশ মেশিন

দ্রুত এবং সঠিক ফ্লিপিং.
ট্রান্সমিশনের জন্য উচ্চমানের চেইন; ড্রাইভ হিসাবে 400W হ্রাস মোটর।
সুনির্দিষ্ট বাঁক অবস্থান জন্য সেন্সর সঙ্গে গিয়ার হ্রাস মোটর।
স্বয়ংক্রিয় নিয়ন্ত্রণ, কোন ম্যানুয়াল হস্তক্ষেপ.
টার্নিং শরীর, লোডিং ডিভাইস, বৈদ্যুতিক কনসোল, অপারেটিং সিস্টেম, এবং নিরাপত্তা বেড়া গঠিত। নিরাপদ, মসৃণ,এবং অপারেশন মধ্যে কার্যকর উপাদান স্থানান্তর.

প্যানেল প্রাক-স্পট পজিশনিং ওয়েল্ডিং মেশিন

প্যানেলটি স্বয়ংক্রিয়ভাবে কনভেয়র র্যাকের ওয়েল্ডিং স্টপ অবস্থানে প্রবাহিত হয় এবং উভয় পক্ষের ওয়েল্ডাররা প্রাক-স্পট ওয়েল্ডিং শুরু করে। শুধুমাত্র একটি সারির জন্য প্রাক-স্পট ওয়েল্ডিং প্রয়োজন।AC DN75 পাওয়ার সাপ্লাই 1 সেট ব্যবহার করে.

প্যানেল গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন

3 গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন। প্রতিটি ইউনিটে 18 সেট সিলিন্ডার ওয়েল্ডিং জয়েন্ট রয়েছে। এক সময়ে এক সারি সোল্ডার জয়েন্টগুলি ওয়েল্ডিংয়ের জন্য এসি ওয়েল্ডিং পাওয়ার উত্স।উচ্চ গতির সার্ভো লিঙ্কিং স্টেপার জল চ্যানেল প্লেট সরবরাহ করার জন্য এগিয়ে gripper ভোজন.

কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন

কনভেকশন শীটটি অনলাইন টুলিং গাইডে ম্যানুয়ালি লোড করা হয়। একটি গ্যান্ট্রি 4-হেড প্রি-স্পট ওয়েল্ডিং মেশিন ব্যবহার করে ওয়েল্ডিং করা হয়।সোল্ডারিংয়ের জন্য পূর্ব নির্ধারিত অবস্থানের প্রথম সারিতে ম্যানুয়ালি ধাক্কা দেওয়া উপাদান. সরঞ্জাম স্বয়ংক্রিয়ভাবে অবশিষ্ট ঢালাই পয়েন্ট জন্য স্থানান্তর।

কনভেকশন শীট গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন

পূর্বনির্ধারিত পথঃকনভেকশন শীট টুলিং গাইডে প্রাক-সেট পথ অনুসরণ করে।
ডাবল গ্যান্ট্রি ওয়েল্ডিং:২টি গ্যান্ট্রি মাল্টি-স্পট ওয়েডার।
বায়ুসংক্রান্ত জয়েন্ট:প্রতি ইউনিটে ১৬টি সেট।
এসি পাওয়ার সাপ্লাইঃএসি এবং একতরফা সারি ঢালাইয়ের জন্য।
সার্ভো স্টেপার:হাই-স্পিড সার্ভো স্টেপার জল চ্যানেল প্লেটের জন্য গ্রিপার ফিড করে।

ইউ আকৃতির লাইন ট্রান্সফার কনভেয়র

ইউ-আকৃতির বিন্যাসে উপাদান স্থানান্তর করতে রোলার কনভেয়র র্যাক ব্যবহার করুন।
স্থান দক্ষতা: ইউ-আকৃতি স্থান বাঁচায়, প্রক্রিয়া অপ্টিমাইজ করে।
অপারেশন সহজঃছোট কর্মী পরিসীমা, সুবিধাজনক, তীব্রতা হ্রাস।

দীর্ঘ পাশের ডাবল হেড সিউম ওয়েল্ডিং মেশিন

একযোগে ঝালাইঃএকসাথে উভয় দীর্ঘ পক্ষের weld।
পাওয়ার সাপ্লাইঃস্থিতিশীল দীর্ঘমেয়াদী ঢালাই জন্য 300KVA মাঝারি ফ্রিকোয়েন্সি এসি।

গ্যান্ট্রি ডাবল-হেড সংক্ষিপ্ত পাশের সিউম ওয়েল্ডিং মেশিন 2 সেট

দীর্ঘ সময়ের জন্য অত্যন্ত স্থিতিশীল ওয়েল্ডিং নিশ্চিত করার জন্য মাঝারি ফ্রিকোয়েন্সি এসি ওয়েল্ডিং পাওয়ার উত্স ব্যবহার করুন।

দু'পার্শ্বযুক্ত পরিষ্কার এবং ট্রিমিং মেশিন

লং সাইড ওয়েল্ডেড প্রোডাক্টগুলো পরিষ্কার করুন এবং ট্রিম করুন।

কাঁচি মেশিন

কাটিয়া প্রক্রিয়াঃপ্রয়োজনীয় উপকরণ কাটা।
কাটার উপাদানঃসাদা ইস্পাত ব্লেড.
কাটা পদ্ধতিঃকাঁচা কাটা।

চার কোণের আর্ক কাটার মেশিন

কোণার আকৃতিঃতীক্ষ্ণ কোণ কাটা যাতে গোলাকার প্রান্ত তৈরি হয়।
কাটার উপাদানঃসাদা ইস্পাত।
কাটা পদ্ধতিঃহাইড্রোলিক পাঞ্চিং।

ডাবল হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন

ঢালাই ক্ষমতাঃমাঝারি ফ্রিকোয়েন্সির MD80 পাওয়ার সোর্স।
উপাদান প্রবাহঃডকিং এবং ঘুরানোর জন্য ডাবল-পার্শ্বযুক্ত চ্যানেল।পরিবহন পদ্ধতিঃতিন দিকের উপাদান পরিবহনের জন্য চেইন প্লেট।স্বয়ংক্রিয় খাওয়ানোঃসুনির্দিষ্ট অপারেশনের জন্য গ্রিপার এবং ওয়েল্ডিং অবস্থান।

সমর্থন হুক স্বয়ংক্রিয় ঢালাই মেশিন

ঢালাই ক্ষমতাঃমাঝারি ফ্রিকোয়েন্সির MD40 পাওয়ার সোর্স।
খাওয়ানোর পদ্ধতিঃউপাদান খাওয়ানোর জন্য ক্লিপ টাইপ স্ট্যাকিং।
লোডিংঃবায়ুসংক্রান্ত গ্রিপার ওয়েল্ডিং অবস্থানে উপাদান লোড করে।

স্বয়ংক্রিয় চাপ বায়ু tightness সনাক্তকরণ মেশিন

পরীক্ষার চাপঃ১০ বার।
পরীক্ষার পদ্ধতিঃপানির ট্যাঙ্কে স্বয়ংক্রিয় চাপ পরীক্ষা।

অন্যান্য তথ্য

পণ্যের বিবরণ

প্রযুক্তিগত সেবা

ইস্পাত প্যানেল রেডিয়েটর উত্পাদন লাইন U আকৃতির রিটার্ন লেআউট ডায়াগ্রাম

গ্রাহককে কেন্দ্র করে থাকুন এবং আপনার কোম্পানিকে ব্যাপক প্রাক-বিক্রয় এবং বিক্রয়োত্তর পরিষেবা যেমন ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণ প্রদান করুন।

প্রাক বিক্রয় সেবা:চুক্তি স্বাক্ষরের আগে, কোম্পানিটি গ্রাহকদের বিভিন্ন উৎপাদন প্রক্রিয়া সমাধান এবং সরঞ্জামগুলির জন্য প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করে।

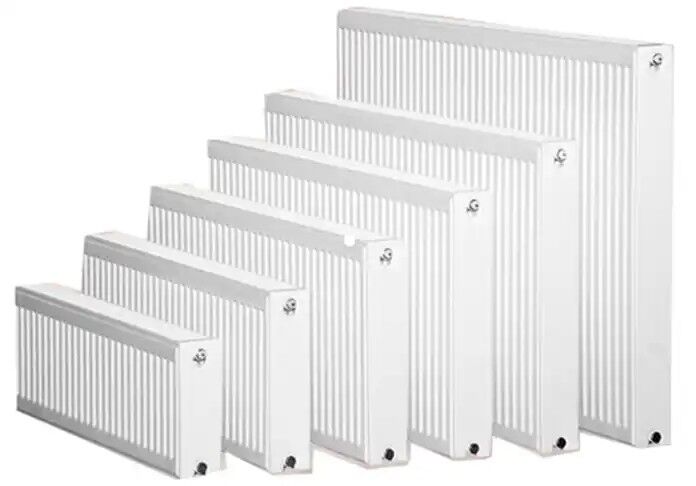

উৎপাদন ফলাফল

ইনস্টলেশন এবং কমিশনঃচুক্তি অনুযায়ী, আমাদের কোম্পানি নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারীর দ্বারা নির্ধারিত ইনস্টলেশন সাইটে নিরাপদে সরঞ্জাম পরিবহন করবে,এবং টেকনিক্যাল সার্ভিস ইঞ্জিনিয়ারদের পাঠিয়ে সাইটটিতে এটি ইনস্টল করতে হবে. যখন ব্যবহারকারীর মৌলিক ইনস্টলেশন এবং কমিশনিং খুচরা যন্ত্রাংশ আছে, প্রযুক্তিগত সেবা প্রকৌশলী ব্যবহারকারীর জন্য মেশিন ইনস্টল এবং ডিবাগ করবে,ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশের পরিচ্ছন্নতা নিশ্চিত করা, পরিষ্কার এবং সুশৃঙ্খল।

বিক্রয়োত্তর প্রশিক্ষণ:কোম্পানিটি ক্রেতা বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (মিনিট 5 দিন) প্রদান করে। মূল বিষয়গুলির মধ্যে রয়েছেঃ
- সফটওয়্যার ব্যবহার নিয়ন্ত্রণ - পাওয়ার অন / অফ পদ্ধতি
-প্যানেল এবং সফটওয়্যার প্যারামিটার সেটিংস
- মেশিনের মৌলিক পরিষ্কার ও রক্ষণাবেক্ষণ
- সাধারণ হার্ডওয়্যার ব্যর্থতা পরিচালনা
- অপারেশনাল সাবধানতা
সরঞ্জাম রক্ষণাবেক্ষণ
- চূড়ান্ত গ্রহণের পর এক বছরের গ্যারান্টি;
- গ্রাহক সেবা প্রতিক্রিয়া সময় 24 ঘন্টার মধ্যে হয়;
গ্যারান্টি মেয়াদ শেষ হওয়ার পর পেড মেরামতের ব্যবস্থা করা হয়।

না	নাম	উপাদান	নোট
1	প্যানেল	ঠান্ডা ঘূর্ণিত ইস্পাত প্লেট	1.1 মিমি বেধ
2	কনভেকশন প্লেট	ঠান্ডা ঘূর্ণিত ইস্পাত প্লেট	0.3 মিমি বেধ
3	ইন্টারফেস টাইপ		4x G 1/2 অভ্যন্তরীণ থ্রেড ইন্টারফেস
4	পণ্যের দৈর্ঘ্য		৪০০-৩০০০ মিমি
5	পণ্যের প্রস্থ		300/400/500/600/900 মিমি

সরঞ্জাম কনফিগারেশন তালিকা

না	সরঞ্জামের নাম	মডেল	পরিমাণ	ইউনিট
1	প্যানেল ট্রাস লোডিং মেশিন	HJ-0-0	1	সেট
2	পানি চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন	YZJ-0-0	1	সেট
3	টার্নিং এবং সমাবেশ মেশিন 1	FZJ-0-0	1	সেট
4	প্যানেল প্রাক-স্পট পজিশনিং ওয়েল্ডিং মেশিন	DN75-2C	1	সেট
5	প্যানেল গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন	১০*ডিএন৬০-৩৬সি	3	সেট
6	কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন	2*DN63-4C	1	সেট
7	কনভেকশন শীট গ্যান্ট্রি মাল্টি স্পট ওয়েল্ডিং মেশিন	4*DN63-16C	3	সেট
8	ইউ আকৃতির লাইন ট্রান্সফার কনভেয়র	ZJG-0-0	1	সেট
9	দীর্ঘ পাশের ডাবল হেড সিউম ওয়েল্ডিং মেশিন	2*FVM300-2C	1	সেট
10	গ্যান্ট্রি ডাবল হেড সংক্ষিপ্ত পাশের সিউম ওয়েল্ডিং মেশিন 1	2*FVM300-2C	1	সেট
11	গ্যান্ট্রি ডাবল-হেড সংক্ষিপ্ত পাশের সিউম ওয়েল্ডিং মেশিন 2	2*FVM300-2C	1	সেট
12	দু'পার্শ্বযুক্ত পরিষ্কার এবং ট্রিমিং মেশিন	এক্সবিজে-০-০	1	সেট
13	কাঁচি মেশিন	JCJ-0-0	1	সেট
14	চার কোণের আর্ক কাটার মেশিন	QJJ-0-0	1	সেট
15	টার্নিং এবং সমাবেশ মেশিন ২	FZJ-0-0	1	সেট
16	ডাবল হেড থ্রি-ওয়ে স্বয়ংক্রিয় ওয়েল্ডিং মেশিন	2*MD80-2C	1	সেট
17	সমর্থন হুক স্বয়ংক্রিয় ঢালাই মেশিন	2*MD40-4C	1	সেট
18	স্বয়ংক্রিয় চাপ বায়ু tightness সনাক্তকরণ মেশিন	JCJ-0-0	1	সেট
19	আনলক কনভেয়র	এসএসজে-০-০	1	সেট

জল, বিদ্যুৎ, এবং গ্যাস কনফিগারেশন

প্রকল্প	পরামিতি
মোট শক্তি বিতরণ	1600KVA (সত্যিকারের মোট ব্যবহৃত শক্তি প্রায় 1000KVA)
গ্যাস উৎস চাপ	0.6 এমপিএ
জল উৎস চাপ	0.15 এমপিএ থেকে 0.30 এমপিএ
কম্প্রেসড এয়ার উত্সের প্রয়োজনীয়তা	১০০০ লিটার/মিনিট
মোট জল প্রবাহ	১২০০ লিটার/মিনিট
সরঞ্জাম ব্যবহারের দৈর্ঘ্য*প্রস্থ approx.	৬০ মি*১০ মি
