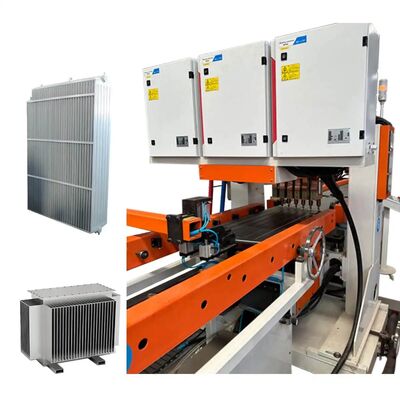

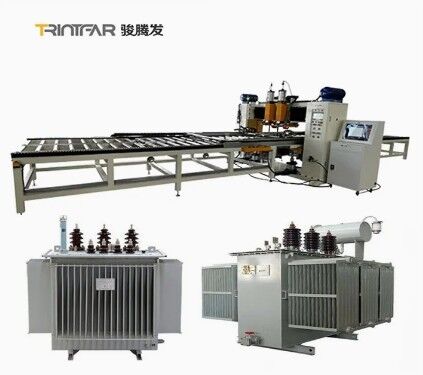

পাওয়ার ট্রান্সফরমার রেডিয়েটর উত্পাদনের জন্য ফ্ল্যাট প্যানেল রেডিয়েটর ফিন উত্পাদন লাইন

বড় ইমেজ : পাওয়ার ট্রান্সফরমার রেডিয়েটর উত্পাদনের জন্য ফ্ল্যাট প্যানেল রেডিয়েটর ফিন উত্পাদন লাইন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	TRINTFAR
সাক্ষ্যদান:	CE
মডেল নম্বার:	FVM-170KVA

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	USD 10000-50000 set
প্যাকেজিং বিবরণ:	কাঠের বাক্স
ডেলিভারি সময়:	চূড়ান্ত অর্থপ্রদানের 90 দিনের মধ্যে
পরিশোধের শর্ত:	L/C, D/A, D/P, T/T
যোগানের ক্ষমতা:	প্রতি বছর 50

যোগাযোগ

পাওয়ার ট্রান্সফরমার রেডিয়েটর উত্পাদনের জন্য ফ্ল্যাট প্যানেল রেডিয়েটর ফিন উত্পাদন লাইন

বিবরণ

যন্ত্রপাতি ক্ষমতা::	120 মি/মিনিট	ওয়ারেন্টি পরিষেবার পরে:	ভিডিও প্রযুক্তিগত সহায়তা
স্বয়ংক্রিয় গ্রেড:	স্বয়ংক্রিয়	অবস্থা:	নতুন
ভোল্টেজ:	220V/380V	শক্তি(w):	220-450KW
নাম:	উচ্চ দক্ষতা চীন ইস্পাত প্লেট রেডিয়েটর উত্পাদন লাইন	মূল উপাদান::	পিএলসি, ইঞ্জিন, বিয়ারিং, গিয়ারবক্স, মোটর, চাপ জাহাজ, গিয়ার,

কর্মপ্রবাহ

কাজের প্রক্রিয়া:ডিকোয়েলিং → রোল গঠন → হাইড্রোলিক প্রেস → উল্টানো → একাধিক স্পট ওয়েল্ডিং → সাইড সিম ওয়েল্ডিং → হেড ওয়েল্ডিং → সাইড শিয়ারিং → হেড কাটিং → চূড়ান্ত পণ্য → স্বয়ংক্রিয় প্যানেল স্ট্যাকিং মেশিন

প্রধান সরঞ্জাম

রোলিং গঠন স্টেশন
রোলিং গতি: ৬-১৪ মি/মিনিট
নিয়ন্ত্রণযোগ্য চাপ প্রান্ত পাঞ্চ: ৩১৫-টন হাইড্রোলিক প্রেস
ফিনগুলির দৈর্ঘ্যের/আকারের নির্ভুলতার জন্য রোটারি এনকোডার ও সার্ভো ড্রাইভ
লেভেলিং প্রক্রিয়া একক অংশের সমতলতা নিশ্চিত করে
আনলোডিং ট্রলির মাধ্যমে ৫-টন আনলোডিং র‍্যাকে রাখা উপাদানগুলি শীটে রোল করা হয়
গ্রাহকের অনুরোধ অনুযায়ী ঐচ্ছিকভাবে বাফার পিট

ফ্লিপিং এবং জয়েনিং স্টেশন
পরিবহন গতি: ৫-১৫ মি/মিনিট
রেডিয়েটর ফিনগুলির ১৮০° ফ্লিপিং
ফ্লিপিং ডিভাইস: ঘূর্ণায়মান র‍্যাক, ফ্লিপিং র‍্যাক, ট্রান্সমিশন সিস্টেম, ফ্লিপিং ডিভাইস, পুশিং ডিভাইস ইত্যাদি
প্রথম শীট প্রি-সেট অবস্থানে পৌঁছায় → বিপরীত পরিবহন র‍্যাকে ফ্লিপ করা হয়
দ্বিতীয় শীট প্রি-সেট অবস্থানে পৌঁছায় → পুশিং ডিভাইস এটিকে প্রথম শীটের উপর সরিয়ে নিয়ে আসে, জয়েনিং সম্পন্ন করে

ডাবল-হেড প্রি-স্পট ওয়েল্ডিং স্টেশন
স্পট ওয়েল্ডিং প্রেসার ডিভাইসের দুটি সেট
পাওয়ার: ৬০ KVA
ফ্লিপিং ও অ্যাসেম্বলির পর, প্রি-স্পট ওয়েল্ডিং মেশিন মাল্টি-স্পট ওয়েল্ডিংয়ের জন্য ওয়ার্কপিসগুলিকে সারিবদ্ধ করে এবং স্থির করে

গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং স্টেশন
স্পট ওয়েল্ডিং প্রেসার ডিভাইসের ১২টি সেট
ডাবল-হেড ওয়েল্ডিং হেড, ৬ পয়েন্ট/সারি
এসি পাওয়ার সাপ্লাই: ১২ সেট
পাওয়ার: ১২ * ৫০ KVA উন্নত দক্ষতার জন্য ডাবল-সারি ওয়েল্ডিং

ডাবল-সাইডেড সিম ওয়েল্ডিং স্টেশন
সিম ওয়েল্ডিং মেশিনের ২ সেট, প্রতিসমভাবে সাজানো
সিম ওয়েল্ডিং প্রেসার হেডের ৪ সেট
পরিবর্তনশীল ফ্রিকোয়েন্সি ওয়েল্ডিং পাওয়ার সাপ্লাইয়ের ২ সেট
পাওয়ার: ২ * ১৬০ KVA
সর্বোচ্চ চাপ: ১২,০০০ N
ডিফারেনশিয়াল ট্রান্সমিশন প্রক্রিয়া
সিম ওয়েল্ডিং গতি: ০-২.৮ মি/মিনিট

রোলিং শিয়ারিং এবং লেভেলিং স্টেশন
মেশিন বক্স, ড্রাইভ ডিভাইস, শিয়ারিং ডিভাইস, প্রান্ত ক্রাশিং প্রক্রিয়া, লেভেলিং প্রক্রিয়া, ইলেকট্রনিক কন্ট্রোল সিস্টেম, নিউম্যাটিক সিস্টেম ইত্যাদি নিয়ে গঠিত
রোলিং শিয়ার ডিস্ক উভয় পাশ কাটে; কাটার ডিস্ক অ্যালয় টুল স্টিল দিয়ে তৈরি (প্রভাব-প্রতিরোধী, পরিধান-প্রতিরোধী, দীর্ঘ পরিষেবা জীবন)
রোলিং শিয়ারিং গতি: ২-৬ মি/মিনিট
ড্রাইভিং পাওয়ার: ৪ kW

এন্ড পাঞ্চিং স্টেশন
বেস, লিফটিং প্রক্রিয়া, পাঞ্চিং ফ্রেম, পাঞ্চিং ডাই, পাঞ্চিং সিলিন্ডার, লিফটিং সিলিন্ডার এবং হাইড্রোলিক স্টেশন নিয়ে গঠিত
প্রান্তের প্রান্তগুলি সারিবদ্ধকরণ এবং ধারাবাহিকতা নিশ্চিত করতে আলগা প্রান্তগুলি কাটার জন্য ব্যবহৃত হয়
পাঞ্চিং ফোর্স কমাতে বেভেলড প্রান্ত সহ পাঞ্চিং ডাই
পাঞ্চিং মেশিনের চাপ: ১৬০ T

এন্ড আর্গন আর্ক ওয়েল্ডিং স্টেশন
২ সেট সরঞ্জাম, প্রতিসমভাবে সাজানো
১ সেট ওয়ার্কপিসের সামনের প্রান্ত ওয়েল্ডিংয়ের জন্য, ১ সেট পেছনের প্রান্ত ওয়েল্ডিংয়ের জন্য
প্যানাসনিক আর্গন আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাইয়ের ৪ সেট
কারেন্ট রেঞ্জ: ৫-৩১৫ A
ওয়েল্ডিং গতি: ৩০০-৬০০ মিমি/মিনিট

প্যালেটাইজিং স্টেশন
প্রতি প্যালেটাইজিং র‍্যাকে স্টোরেজ পরিমাণ: ৪০ পিসি
প্যালেট ব্যবধান: ৪৫ মিমি
গ্রাবিং পদ্ধতি: সিলিন্ডার উপাদান ক্ল্যাম্প করে, গ্রিপার র‍্যাকে স্থাপন করতে ৯০° ঘোরে
উপাদান কার্টের কার্যপদ্ধতি: সার্ভো স্টেপিং মুভমেন্ট, ১টি অংশ স্থাপন করার পরে পরবর্তী অবস্থানে চলে যায়, র‍্যাক পূর্ণ হলে ম্যানুয়াল কার্ট প্রতিস্থাপন

হেডার পাইপ পাঞ্চিং মেশিন

হেডার পাঞ্চ মেশিন স্বয়ংক্রিয়ভাবে একটি পাইপে (সর্বোচ্চ ৪০টি প্যানেল) ৪০টি স্লট তৈরি করতে সূচক করে। পাইপটি প্রতিটি প্যানেলের জন্য ২ টি বিশেষ আকারের আয়তক্ষেত্রাকার স্লট দিয়ে কাটা হয়। পাঞ্চিংয়ের সময় অভ্যন্তরীণ সমর্থন বিকৃতি রোধ করে। প্রতি পাঞ্চের চক্রের সময়: ~৬ সেকেন্ড।

অ্যাসেম্বলি ফিক্সচার
অনুভূমিক অ্যাসেম্বলি ফিক্সচার রেডিয়েটর প্যানেলগুলিকে হেডার পাইপের সাথে একত্রিত করতে সহায়তা করে। প্যানেলগুলি স্বয়ংক্রিয় স্ট্যাকিং মেশিনে এবং তারপরে ফিক্সচারে একটি র‍্যাক ফিক্সচারে স্থাপন করা হয়। একটি প্রান্ত ম্যানুয়ালি দৈর্ঘ্যের জন্য সামঞ্জস্য করা হয়, অন্য প্রান্তটি ট্যাক ওয়েল্ডিংয়ের জন্য ধরে রাখতে এবং অবস্থান করতে একটি হাইড্রোলিক প্রেস ব্যবহার করে।

ফ্ল্যাঞ্জ ওয়েল্ডিং টেবিল
পাওয়ারযুক্ত ফ্ল্যাঞ্জ-মাউন্ট ফিক্সচারটি রেডিয়েটরের কেন্দ্ররেখায় মাউন্টিং ফ্ল্যাঞ্জগুলিকে সঠিকভাবে সারিবদ্ধ করার জন্য ডিজাইন করা হয়েছে। প্যানেলের দৈর্ঘ্য এবং অ্যাসেম্বলি গভীরতার জন্য পাওয়ারযুক্ত সমন্বয়ের সাথে, এটি উত্পাদন পরিবর্তনে দ্রুত পুনর্গঠনের অনুমতি দেয়। সার্ভো মোটর পজিশনিং সুনির্দিষ্ট অ্যাসেম্বলি নিশ্চিত করে।

অ্যাসেম্বলি ওয়েল্ডিংয়ের জন্য টার্ন ওভার টেবিল
পাওয়ারযুক্ত টার্নওভার ফিক্সচারটি রেডিয়েটর অ্যাসেম্বলির জন্য রেডিয়েটর উপাদানগুলি উল্টানোর জন্য ডিজাইন করা হয়েছে, একদিকে হেডার পাইপ ওয়েল্ডিং করার পরে, রেডিয়েটরটিকে অন্য দিকে ওয়েল্ড করার জন্য উল্টানো হয়।

অন্যান্য তথ্য

পণ্যের বিবরণ

প্রযুক্তিগত পরিষেবা

ট্রিন্টফার হর্স ট্রান্সফরমার রেডিয়েটর ফিন প্রোডাকশন লাইন আন্তর্জাতিক মান পূরণ করে এবং আরও সাশ্রয়ী ও প্রতিযোগিতামূলক মূল্য সরবরাহ করে।

সম্পূর্ণ স্বয়ংক্রিয় ট্রান্সফরমার রেডিয়েটর ফিন প্রোডাকশন লাইনের বিন্যাস চিত্র

উৎপাদন ফলাফল

গ্রাহক-কেন্দ্রিকতার প্রতি আনুগত্য এবং আপনার কোম্পানিকে ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণের মতো ব্যাপক প্রাক-বিক্রয় এবং বিক্রয়োত্তর পরিষেবা সরবরাহ করুন।

প্রাক-বিক্রয় পরিষেবা:চুক্তি স্বাক্ষরের আগে, কোম্পানি গ্রাহকদের বিভিন্ন উত্পাদন প্রক্রিয়া সমাধান এবং সরঞ্জামগুলির জন্য প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করে।

ইনস্টলেশন এবং কমিশনিং:চুক্তি অনুযায়ী, আমাদের কোম্পানি নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারীর দ্বারা মনোনীত ইনস্টলেশন সাইটে নিরাপদে সরঞ্জাম পরিবহন করবে এবং প্রযুক্তিগত পরিষেবা প্রকৌশলীকে এটি সাইটে ইনস্টল করার জন্য পাঠাবে। যখন ব্যবহারকারীর মৌলিক ইনস্টলেশন এবং কমিশনিং খুচরা যন্ত্রাংশ থাকে, তখন প্রযুক্তিগত পরিষেবা প্রকৌশলী ব্যবহারকারীর জন্য মেশিনটি ইনস্টল ও ডিবাগ করবেন, যাতে ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশ পরিপাটি, পরিষ্কার এবং সুশৃঙ্খল থাকে।

বিক্রয়োত্তর প্রশিক্ষণ: কোম্পানি ক্রেতার সাইটে বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (ন্যূনতম ৫ দিন) প্রদান করে। মূল বিষয়গুলির মধ্যে রয়েছে:

-কন্ট্রোল সফ্টওয়্যার ব্যবহার
-পাওয়ার অন/অফ পদ্ধতি
-প্যানেল এবং সফ্টওয়্যার প্যারামিটার সেটিংস
-মৌলিক মেশিন পরিষ্কার এবং রক্ষণাবেক্ষণ
-সাধারণ হার্ডওয়্যার ব্যর্থতা পরিচালনা
-অপারেশনাল সতর্কতা

সরঞ্জাম রক্ষণাবেক্ষণ

-চূড়ান্ত স্বীকৃতির পর এক বছরের ওয়ারেন্টি;
-গ্রাহক পরিষেবা প্রতিক্রিয়ার সময় ২৪ ঘন্টার মধ্যে;
-ওয়ারেন্টি সময়কালের পরে প্রদত্ত মেরামত।

না	নাম	মডেল	পরিমাণ	ইউনিট
১	স্বয়ংক্রিয় আনওয়াইন্ডিং মেশিন	FJJ-0-0	১	সেট
২	রোলিং গঠন শিয়ারিং মেশিন	CXJ-0-0	১	সেট
৩	টার্নিং এবং অ্যাসেম্বলিং মেশিন	FZJ-0-0	১	সেট
৪	ডাবল-হেড প্রি-স্পট ওয়েল্ডিং মেশিন	DN60-2C	১	ইউনিট
৫	গ্যান্ট্রি ১২-হেড স্পট ওয়েল্ডিং মেশিন	LM-12C	১	ইউনিট
৬	ডাবল-সাইড সিম ওয়েল্ডিং মেশিন	2*FVM160-2C	১	ইউনিট
৭	রোলিং এবং লেভেলিং মেশিন	JPJ-0-0	১	ইউনিট
৮	এন্ড পাঞ্চিং মেশিন	CQJ-0-0	১	ইউনিট
৯	এন্ড আর্গন আর্ক ওয়েল্ডিং মেশিন	YHH-4C	২	ইউনিট
১০	ফিনিশড প্রোডাক্ট স্ট্যাকিং মেশিন	MDJ-0-0	১	ইউনিট
১১	কনভেয়র র‍্যাক	SSJ-0-0	১০	ইউনিট

কন্ট্রোল সিস্টেম তালিকা

নিউম্যাটিক্স	এয়ারট্যাক
নিয়ন্ত্রণ	মিৎসুবিশি বা সিমেন্স
সার্ভো সিস্টেম	ইয়াসকাওয়া
লিনিয়ার বিয়ারিং এবং অ্যাকচুয়েটর	THK
হাইড্রোলিক	ইউসি
বৈদ্যুতিক	সিমেন্স
