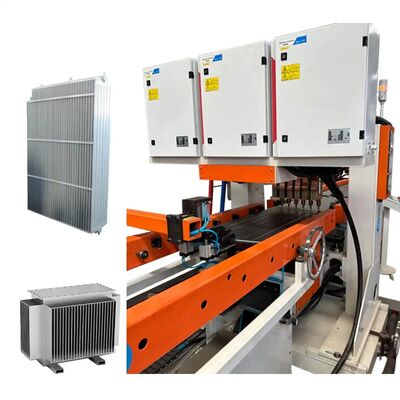

পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন

পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন
পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন

বড় ইমেজ :  পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Trintfar
সাক্ষ্যদান: CE
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: 10000~500000
প্যাকেজিং বিবরণ: কাঠের বন্ধনী/কাঠের কেস
ডেলিভারি সময়: 60 ~ 90
পরিশোধের শর্ত: L/C, D/A, D/P, T/T

পাওয়ার ট্রান্সফরমার কুলারের স্বয়ংক্রিয় উৎপাদন লাইন - কুলারগুলির উচ্চ-গতির উত্পাদনের জন্য সরঞ্জাম - প্লেট-টাইপ কুলার উৎপাদন লাইন

বিবরণ
মডেল নং: FVM-170KVA উত্পাদনের সুযোগ: পণ্য লাইন
সাক্ষ্যদান: ISO, CE, ABS বিক্রয়োত্তর সেবা: 1 বছরের ওয়ারেন্টি
পরিবহন প্যাকেজ: কাঠের বাক্স ট্রেডমার্ক: ট্রিন্টফার
বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় পাওয়ার ট্রান্সফরমার কুলার উৎপাদন লাইন

,

প্লেট-টাইপ কুলার উৎপাদন সরঞ্জাম

,

হাই-স্পিড ট্রান্সফরমার রেডিয়েটর ফিন লাইন



কার্যপ্রবাহ

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

কার্যপ্রবাহ:প্যানেল ট্রাস লোডিং মেশিন → জল চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন → টার্নিং এবং অ্যাসেম্বলিং মেশিন ১ → প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন → প্যানেল গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন → কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন → কনভেকশন শীট গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন → ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র → লং সাইড ডাবল-হেড সিম ওয়েল্ডিং মেশিন → গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ১ → গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ → দুই-পার্শ্ব পরিষ্কার এবং ছাঁটাই মেশিন → শিয়ারিং মেশিন → চার-কোণার আর্ক কাটিং মেশিন → টার্নিং এবং অ্যাসেম্বলিং মেশিন ২ → ডাবল-হেড থ্রি-ওয়ে অটোমেটিক ওয়েল্ডিং মেশিন → সাপোর্ট হুক অটোমেটিক ওয়েল্ডিং মেশিন → অটোমেটিক প্রেস এয়ারটাইটনেস ডিটেকশন মেশিন → ডিসচার্জিং কনভেয়র
প্রধান সরঞ্জাম

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line



প্যানেল ট্রাস লোডিং মেশিন

বুম গাড়ি ব্যবহার করে ফিডিং প্ল্যাটফর্ম গাড়িতে স্তুপীকৃত উপকরণ ম্যানুয়ালি লোড করা, প্রতিটি পাশে দুটি উপাদান স্থাপনের অবস্থান সহ।
ট্রাস গ্রিপার স্বয়ংক্রিয়ভাবে প্লেট গাড়ির উভয় পাশ থেকে উপকরণ ধরে এবং কনভেয়র লাইনে রাখে।
কেন্দ্রীয় ক্ল্যাম্পিং পজিশনিং মেকানিজম কনভেয়রে প্যানেলটিকে সারিবদ্ধ করে।
সার্ভো-চালিত মেকানিজম উভয় পাশে স্পট ওয়েল্ডিংয়ের জন্য প্রি-স্পট ওয়েল্ডিং মেশিনে বোর্ডটিকে সরিয়ে দেয়।

জল চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন

জলপথের রিং ভাইব্রেটিং প্লেট ফিডিং ব্যবহার করে একটি ডাবল-ট্র্যাক সিস্টেমের সাথে।
প্রতিটি পাশে দুটি প্রেসিং হেড সামনের এবং পিছনের দিকে জলপথের রিংগুলিকে চাপ দেয়।
উপাদান সংক্রমণ চালিত রোলার ফিডিং ব্যবহার করে।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

টার্নিং এবং অ্যাসেম্বলিং মেশিন

দ্রুত এবং নির্ভুল ফ্লিপিং।
ট্রান্সমিশনের জন্য উচ্চ-মানের চেইন; ড্রাইভ হিসাবে ৪০০W রিডাকশন মোটর।
নির্ভুল টার্নিং পজিশনিংয়ের জন্য সেন্সর সহ গিয়ার রিডাকশন মোটর।
স্বয়ংক্রিয় নিয়ন্ত্রণ, কোনও ম্যানুয়াল হস্তক্ষেপ নেই।
টার্নিং বডি, লোডিং ডিভাইস, ইলেকট্রিক্যাল কনসোল, অপারেটিং সিস্টেম এবং সেফটি ফেন্স নিয়ে গঠিত। বিভিন্ন পণ্যের টার্নিং প্রয়োজনীয়তার সাথে খাপ খায়, অপারেশনগুলির মধ্যে নিরাপদ, মসৃণ এবং দক্ষ উপাদান স্থানান্তর নিশ্চিত করে।

প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন

প্যানেল স্বয়ংক্রিয়ভাবে কনভেয়র র্যাকের ওয়েল্ডিং স্টপ পজিশনে প্রবাহিত হয় এবং উভয় পাশের ওয়েল্ডাররা প্রি-স্পট ওয়েল্ডিং শুরু করে। শুধুমাত্র একটি সারির জন্য প্রি-স্পট ওয়েল্ডিং প্রয়োজন। ১ সেট এসি ডিএন৭৫ পাওয়ার সাপ্লাই ব্যবহার করে।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

প্যানেল গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন

ওয়েল্ডিংয়ের জন্য ৩টি গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন। প্রতিটি ইউনিটে ১৮ সেট সিলিন্ডার ওয়েল্ডিং জয়েন্ট রয়েছে। একবারে এক সারি সোল্ডার জয়েন্ট ওয়েল্ডিং করার জন্য এসি ওয়েল্ডিং পাওয়ার সোর্স। উচ্চ-গতির সার্ভো লিঙ্কেজ স্টেপার জল চ্যানেল প্লেট সরবরাহ করার জন্য গ্রিপারকে এগিয়ে নিয়ে যায়।

কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন

কনভেকশন শীট ম্যানুয়ালি অনলাইন টুলিং গাইডে লোড করা হয়। একটি গ্যান্ট্রি ৪-হেড প্রি-স্পট ওয়েল্ডিং মেশিন ব্যবহার করে ওয়েল্ডিং করা হয়। ওয়েল্ডিংয়ের জন্য প্রথম সারির প্রি-পয়েন্টেড পজিশনে ম্যানুয়ালি উপকরণ ঠেলে দেওয়া হয়। বাকি ওয়েল্ডিং পয়েন্টগুলির জন্য সরঞ্জাম স্বয়ংক্রিয়ভাবে স্থানান্তরিত হয়।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

কনভেকশন শীট গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন

প্রি-সেট পাথ: কনভেকশন শীট টুলিং গাইডে প্রি-সেট পাথ অনুসরণ করে।
ডুয়াল গ্যান্ট্রি ওয়েল্ডিং: ২টি গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডার।
নিউম্যাটিক জয়েন্ট: প্রতি ইউনিটে ১৬ সেট।
এসি পাওয়ার সাপ্লাই: এসি এবং সিঙ্গেল-সাইডেড রো ওয়েল্ডিংয়ের জন্য।
সার্ভো স্টেপার: জল চ্যানেল প্লেটের জন্য গ্রিপার সরবরাহ করার জন্য উচ্চ-গতির সার্ভো স্টেপার।

ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র

ইউ-আকৃতির লেআউটে উপকরণ স্থানান্তর করতে রোলার কনভেয়র র্যাক ব্যবহার করুন।
স্থান দক্ষতা: ইউ-আকৃতি স্থান বাঁচায়, প্রক্রিয়াটিকে অপ্টিমাইজ করে।
অপারেশনের সহজতা: ছোট কর্মী পরিসীমা, সুবিধাজনক, তীব্রতা হ্রাস করে।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

লং সাইড ডাবল-হেড সিম ওয়েল্ডিং মেশিন

একযোগে ওয়েল্ডিং: একবারে উভয় দীর্ঘ দিক ওয়েল্ড করুন।
পাওয়ার সাপ্লাই: স্থিতিশীল দীর্ঘমেয়াদী ওয়েল্ডিংয়ের জন্য ৩০০KVA মাঝারি ফ্রিকোয়েন্সি এসি।

গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ সেট

দীর্ঘ সময়ের জন্য অত্যন্ত স্থিতিশীল ওয়েল্ডিং নিশ্চিত করতে মাঝারি ফ্রিকোয়েন্সি এসি ওয়েল্ডিং পাওয়ার সোর্স ব্যবহার করুন।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

দুই-পার্শ্ব পরিষ্কার এবং ছাঁটাই মেশিন

লম্বা-পার্শ্ব ওয়েল্ডেড পণ্যগুলি পরিষ্কার এবং ছাঁটাই করুন।

শিয়্যারিং মেশিন

কাটিং প্রক্রিয়া: প্রয়োজনীয় উপকরণগুলিতে কাটিং সম্পাদন করুন।
কাটার উপাদান: হোয়াইট স্টিল ব্লেড।
কাটিং পদ্ধতি: কাঁচি কাটা।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

চার-কোণার আর্ক কাটিং মেশিন

কর্নার শেপিং: গোলাকার প্রান্ত তৈরি করতে তীক্ষ্ণ কোণগুলি কাটুন।
কাটার উপাদান: হোয়াইট স্টিল।
কাটিং পদ্ধতি: হাইড্রোলিক পাঞ্চিং।

ডাবল-হেড থ্রি-ওয়ে অটোমেটিক ওয়েল্ডিং মেশিন

ওয়েল্ডিং পাওয়ার: মাঝারি ফ্রিকোয়েন্সি এমডি৮০ পাওয়ার সোর্স।
উপাদান প্রবাহ: ডকিং এবং টার্নিংয়ের জন্য ডাবল-সাইডেড চ্যানেল। পরিবহন পদ্ধতি: তিন-পথে উপাদান পরিবহনের জন্য চেইন প্লেট। স্বয়ংক্রিয় ফিডিং: নির্ভুল অপারেশনের জন্য গ্রিপার এবং ওয়েল্ডিং পজিশনিং।

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

সাপোর্ট হুক অটোমেটিক ওয়েল্ডিং মেশিন

ওয়েল্ডিং পাওয়ার: মাঝারি ফ্রিকোয়েন্সি এমডি৪০ পাওয়ার সোর্স।
ফিডিং পদ্ধতি: উপাদান ফিডিংয়ের জন্য ক্লিপ-টাইপ স্ট্যাকিং।
লোডিং: নিউম্যাটিক গ্রিপার উপকরণগুলিকে ওয়েল্ডিং পজিশনে লোড করে।

অটোমেটিক প্রেস এয়ারটাইটনেস ডিটেকশন মেশিন

পরীক্ষার চাপ: ১০ বার।
পরীক্ষার পদ্ধতি: জলের ট্যাঙ্কে স্বয়ংক্রিয় চাপ পরীক্ষা।
অন্যান্য তথ্য
পণ্যের বিবরণ প্রযুক্তিগত পরিষেবা
স্টিল প্যানেল রেডিয়েটর প্রোডাকশন লাইন ইউ-আকৃতির রিটার্ন লেআউট ডায়াগ্রাম গ্রাহক-কেন্দ্রিকতাকে মেনে চলুন এবং আপনার কোম্পানিকে ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ এবং রক্ষণাবেক্ষণের মতো ব্যাপক প্রি-সেলস এবং আফটার-সেলস পরিষেবা প্রদান করুন।
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line প্রি-সেলস পরিষেবা: চুক্তি স্বাক্ষরের আগে, কোম্পানি গ্রাহকদের বিভিন্ন উৎপাদন প্রক্রিয়া সমাধান এবং সরঞ্জামের জন্য প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করে।
উৎপাদন ফলাফল ইনস্টলেশন এবং কমিশনিং: চুক্তি অনুসারে, আমাদের কোম্পানি নির্দিষ্ট সময়ের মধ্যে ব্যবহারকারীর দ্বারা মনোনীত ইনস্টলেশন সাইটে নিরাপদে সরঞ্জাম পরিবহন করবে এবং সাইটে এটি ইনস্টল করার জন্য প্রযুক্তিগত পরিষেবা প্রকৌশলী পাঠাবে। যখন ব্যবহারকারীর কাছে মৌলিক ইনস্টলেশন এবং কমিশনিং স্পেয়ার পার্টস থাকবে, তখন প্রযুক্তিগত পরিষেবা প্রকৌশলী ব্যবহারকারীর ব্যবহারের জন্য মেশিনটি ইনস্টল এবং ডিবাগ করবে, নিশ্চিত করবে যে ইনস্টলেশন এবং কমিশনিং সাইটের পরিবেশ পরিপাটি, পরিষ্কার এবং সুশৃঙ্খল।
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line বিক্রয়োত্তর প্রশিক্ষণ: কোম্পানি ক্রেতার সাইটে বা বিক্রেতার প্রশিক্ষণ কেন্দ্রে বিনামূল্যে প্রযুক্তিগত প্রশিক্ষণ (ন্যূনতম ৫ দিন) প্রদান করে। মূল বিষয়গুলির মধ্যে রয়েছে:
-কন্ট্রোল সফটওয়্যার ব্যবহার - পাওয়ার অন/অফ পদ্ধতি
-প্যানেল এবং সফটওয়্যার প্যারামিটার সেটিংস
-বেসিক মেশিন পরিষ্কার এবং রক্ষণাবেক্ষণ
-সাধারণ হার্ডওয়্যার ব্যর্থতা পরিচালনা
-অপারেশনাল সতর্কতা
সরঞ্জাম রক্ষণাবেক্ষণ
-চূড়ান্ত গ্রহণযোগ্যতার পরে এক বছরের ওয়ারেন্টি;
-গ্রাহক পরিষেবা প্রতিক্রিয়া সময় ২৪ ঘন্টার মধ্যে;
-ওয়ারেন্টি সময়কালের পরে প্রদত্ত মেরামত।
না নাম উপাদান নোট
১ প্যানেল ঠান্ডা রোল্ড স্টিল প্লেট ১.১মিমি পুরুত্ব
২ কনভেকশন প্লেট ঠান্ডা রোল্ড স্টিল প্লেট ০.৩মিমি পুরুত্ব
৩ ইন্টারফেস টাইপ   ৪x জি ১/২ অভ্যন্তরীণ থ্রেড ইন্টারফেস
৪ পণ্যের দৈর্ঘ্য   ৪০০-৩০০০ মিমি
৫ পণ্যের প্রস্থ   ৩০০/৪০০/৫০০/৬০০/৯০০মিমি

সরঞ্জাম কনফিগারেশন তালিকা



না সরঞ্জামের নাম মডেল পরিমাণ একক
১ প্যানেল ট্রাস লোডিং মেশিন এইচজে-০-০ ১ সেট
২ জল চ্যানেল রিং লোডিং এবং প্রেসিং মেশিন ওয়াইজেজে-০-০ ১ সেট
৩ টার্নিং এবং অ্যাসেম্বলিং মেশিন ১ এফজেজে-০-০ ১ সেট
৪ প্যানেল প্রি-স্পট পজিশনিং ওয়েল্ডিং মেশিন ডিএন৭৫-২সি ১ সেট
৫ প্যানেল গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন ১০*ডিএন৬০-৩৬সি ৩ সেট
৬ কনভেকশন শীট প্রি-স্পট ওয়েল্ডিং মেশিন ২*ডিএন৬৩-৪সি ১ সেট
৭ কনভেকশন শীট গ্যান্ট্রি মাল্টি-স্পট ওয়েল্ডিং মেশিন ৪*ডিএন৬৩-১৬সি ৩ সেট
৮ ইউ-আকৃতির লাইন ট্রান্সফার কনভেয়র জেডজেজি-০-০ ১ সেট
৯ লং সাইড ডাবল-হেড সিম ওয়েল্ডিং মেশিন ২*এফভিএম৩০০-২সি ১ সেট
১০ গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ১ ২*এফভিএম৩০০-২সি ১ সেট
১১ গ্যান্ট্রি ডাবল-হেড শর্ট সাইড সিম ওয়েল্ডিং মেশিন ২ ২*এফভিএম৩০০-২সি ১ সেট
১২ দুই-পার্শ্ব পরিষ্কার এবং ছাঁটাই মেশিন এক্সবিজে-০-০ ১ সেট
১৩ শিয়্যারিং মেশিন জেসিজে-০-০ ১ সেট
১৪ চার-কোণার আর্ক কাটিং মেশিন কিউজেজে-০-০ ১ সেট
১৫ টার্নিং এবং অ্যাসেম্বলিং মেশিন ২ এফজেজে-০-০ ১ সেট
১৬ ডাবল-হেড থ্রি-ওয়ে অটোমেটিক ওয়েল্ডিং মেশিন ২*এমডি৮০-২সি ১ সেট
১৭ সাপোর্ট হুক অটোমেটিক ওয়েল্ডিং মেশিন ২*এমডি৪০-৪সি ১ সেট
১৮ অটোমেটিক প্রেস এয়ারটাইটনেস ডিটেকশন মেশিন জেসিজে-০-০ ১ সেট
১৯ ডিসচার্জিং কনভেয়র এসএসজে-০-০ ১ সেট



জল, বিদ্যুৎ এবং গ্যাস কনফিগারেশন

প্রকল্প প্যারামিটার
মোট পাওয়ার ডিস্ট্রিবিউশন ১৬০০KVA (প্রকৃত মোট ব্যবহৃত শক্তি প্রায় ১০০০KVA)
গ্যাস উৎসের চাপ ০.৬MPa
জল উৎসের চাপ ০.১৫MPa~০.৩০MPa
সংকুচিত বায়ু উৎসের প্রয়োজনীয়তা ১০০০L/min
মোট জলের প্রবাহ ১২০০L/min
সরঞ্জামের দখল দৈর্ঘ্য*প্রস্থ প্রায়। ৬০মি*১০মি
